Cablaggio rete casalingo

MaxBarbero
Sì, hai ragione scusami

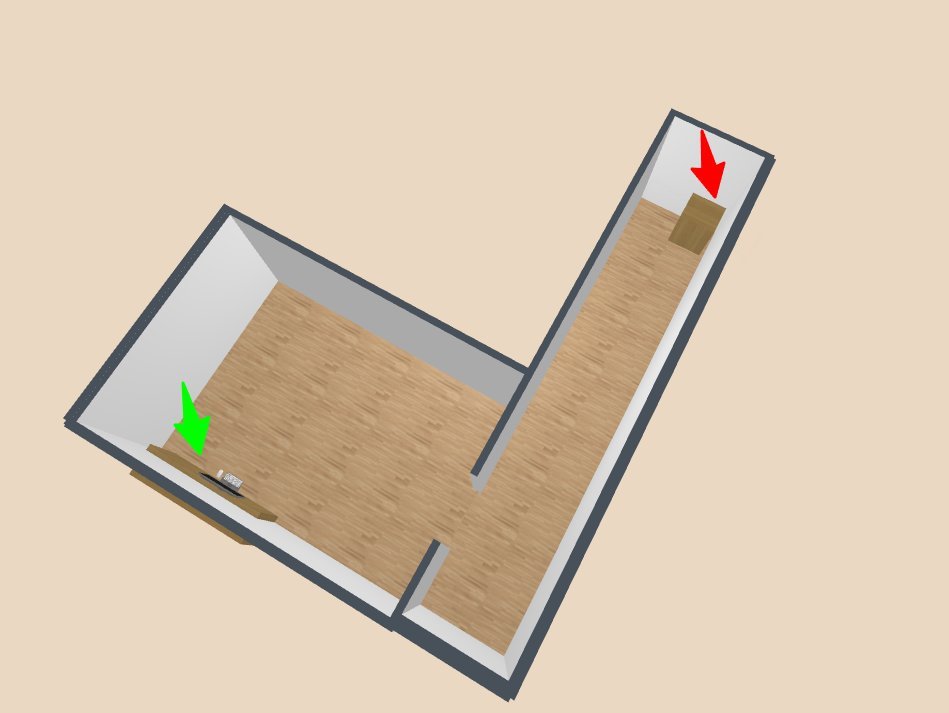

Allora la "piantina" se così vogliamo chiamarla, è questa:

La freccia rossa indica la posizione del router mentre la freccia verde quello del computer, di conseguenza il cablaggio che si deve fare è quello che vedere in questa piantina. La distanza dal router al pc in linea d'aria saranno 8m più o meno, il corridoio che vedete che va dal router fino alle mura della mia stanza è 6.30m su per giù, contandoci quei 2m di distanza dalla porta d'ingresso della mia stanza a dov'è posizionato il pc, direi che siamo lì con i metri.

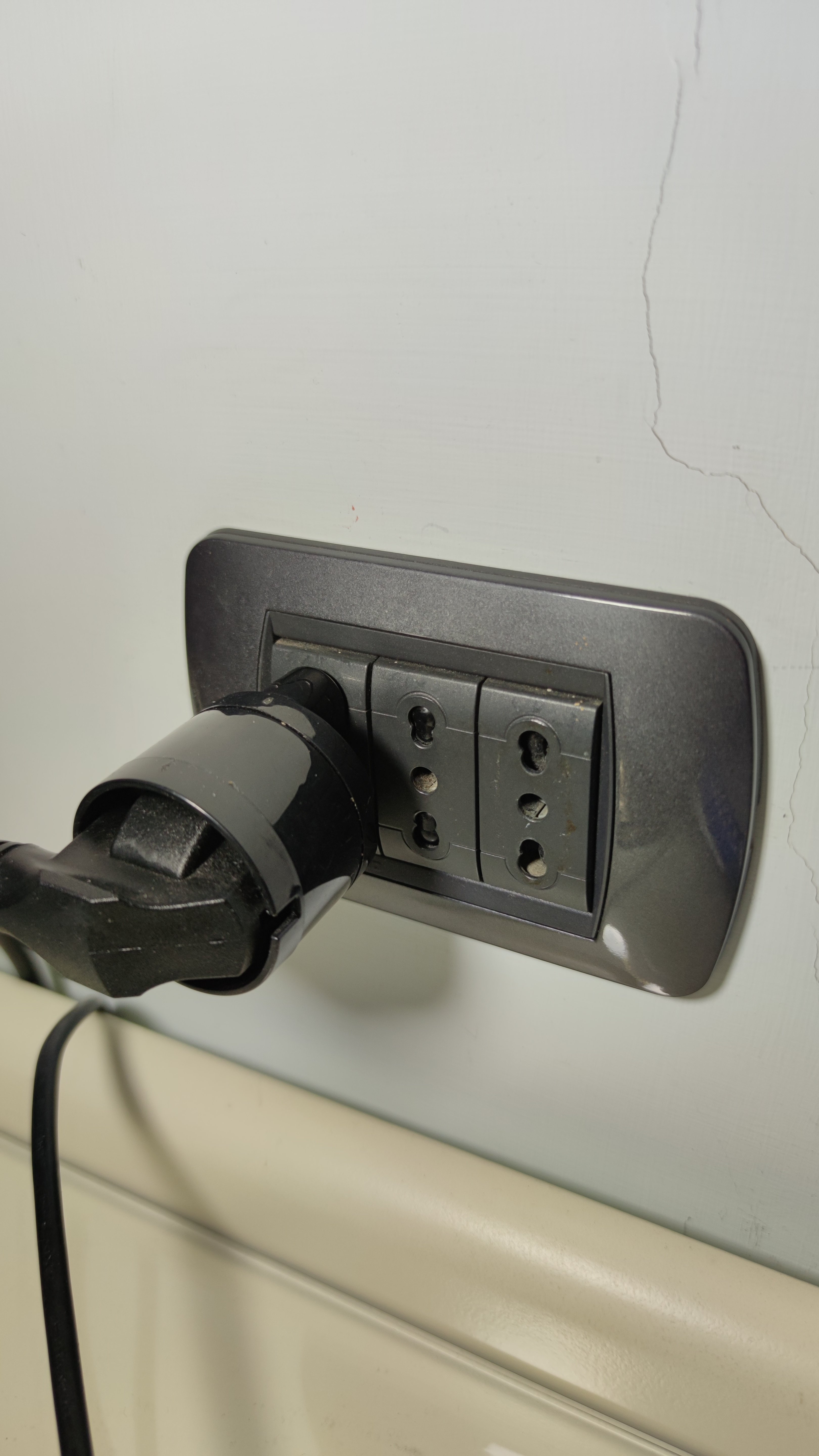

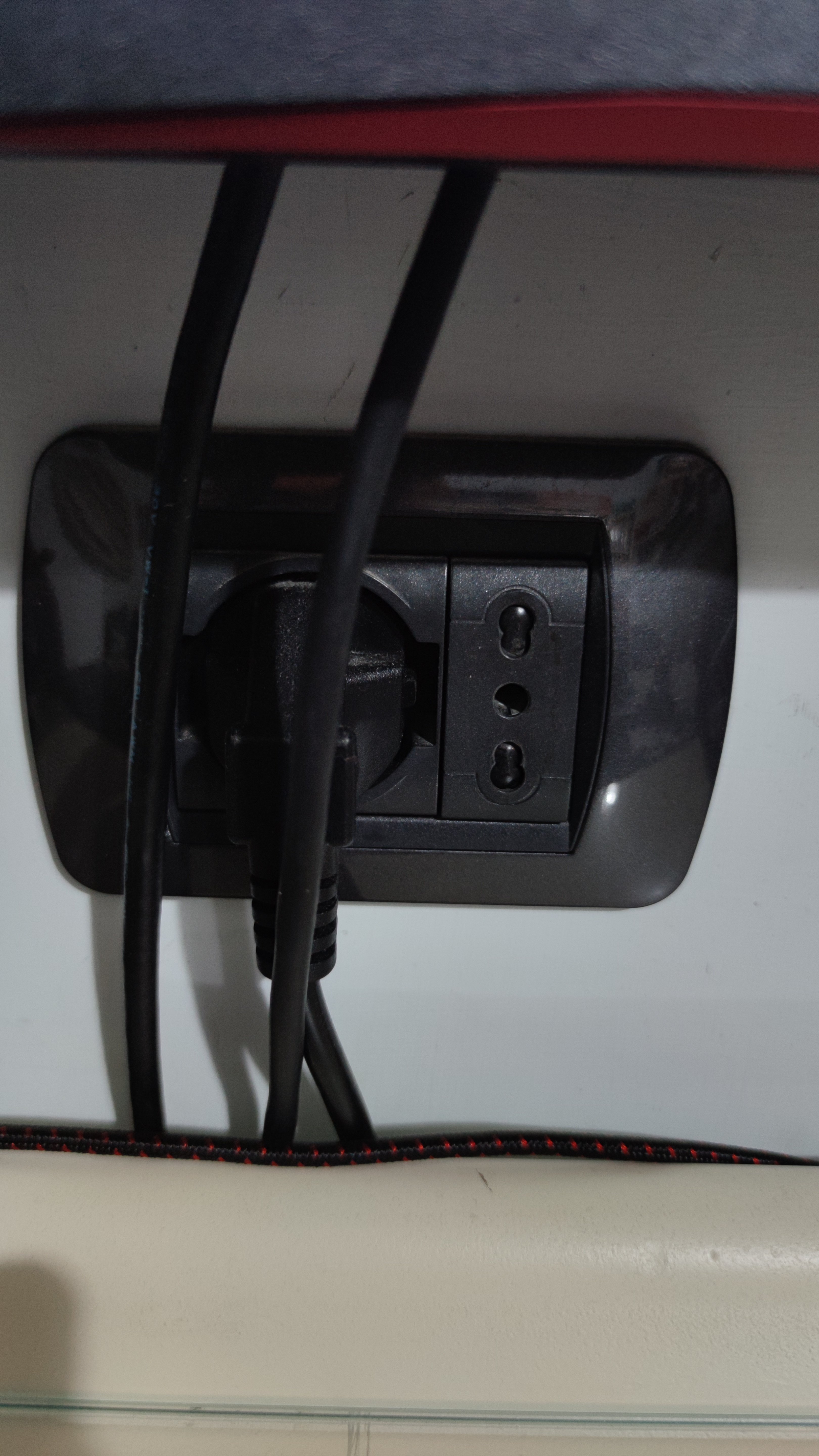

Sulla scrivania dove si trova il computer, ci sono 3 scatole di derivazione, in una di queste (che attualmente uso per la presa del monitor) passava il cavo dell'antenna in quanto una volta appunto c'era una tv (non so se mi sono spiegato bene, in pratica dove ora ho il monitor una volta c'era la tv) quindi se dovessi far passare il cavo in quella scatola sicuro non troverei i cavi elettrici, penso che valga lo stesso per la presa elettrica con cui è collegato il computer, alla fine si trova un 90cm più avanti rispetto a quella del monitor, quindi deduco che nemmeno lì ci siano i cavi elettrici (?) anche se fosse in teoria comprando il cavo con la certificazione di coesistenza non dovrei avere problemi.

Appurato il tragitto dei corrugati/dei cavi tramite sonda, come procedo? Ho letto nella guida che i cavi strutturati non possono o meglio, è sconsigliato usare dei connettori/plug, di conseguenza dovrei utilizzare dei keystone o dei frutti e poi da lì, tramite cavo patch collegarlo al computer. Bene, qui sembra tutto semplice ma non capisco un paio di cose:

1) L'altra estremità del cavo ethernet, quello che dovrebbe arrivare al router, come lo termino? anche qui un keystone / frutto? e poi? dal router al frutto / keystone come lo collego? dovrei utilizzare un breve cavo lan già crimpato? ovviamente della stessa velocità di quello che ho utilizzato per il cablaggio, non so, mi sembra strano sinceramente, ma probabilmente sbaglio e bisogna fare in tutt'altro modo

2) Nel sito viene detto che non bisogna utilizzare dei connettori, ma dei keystone o dei frutti, ma io sinceramente non ho capito granchè, i connettori penso di aver capito cosa siano, quei "apparecchi" trasparenti in cui il cavo una volta terminato va crimpato, giusto? Mentre con keystone e frutto cosa si intende???

P.s
Perdonatemi per la piantina, ma l'ho fatta velocemente e con il primo sito che ho trovato

mitch_el Il punto è che il keystone è un connettore RJ45 femmina che si alloggia come frutto nelle "prese di casa".
Nella guida si dice di evitare di terminare i cavi di rete rigidi, quelli nel muro per intenderci, direttamente con connettori RJ45 maschi (quelli dei cavi patch).
C'è gente che termina direttamente i cavi intubati, che fanno sbucare da un buchino, coi connettori maschi come fossero cavi patch.
Non va bene.

Ah ecco finalmente, è questo che volevo capire, è esattamente ciò che ha fatto un mio amico e che mi ha consigliato di fare per evitare di comprare robe ecc, io avendo letto la guida ho storto il naso pensando che era proprio la cosa da NON fare che viene detta nella guida hahahah

mitch_el Manco io lo sapevo, ma vedendo delle immagini è uno strumento che si utilizza per crimpare alcuni cavi.
Non ti dovrebbe servire se usi keystone fatti per essere crimpati a mano. Io uso sempre quelli.

In quei due link dei keystone, entrambi sono fatti per essere crimpati a mano? anche se c'è una bella differenza di prezzo

mitch_el Parti con l'idea che bticino costa, ma trovi sicuramente sottomarche compatibili con la tua serie civile a pochi spicci.
Il primo ti direi che è il frutto completo con keystone già alloggiato mentre il secondo è solo il keystone.
Penso entrambi i keystone siano senza bisogno di attrezzi. Il secondo sicuro e c'è scritto ma il primo non riesco a vederlo e non lo conosco.
Suppongo di sì.

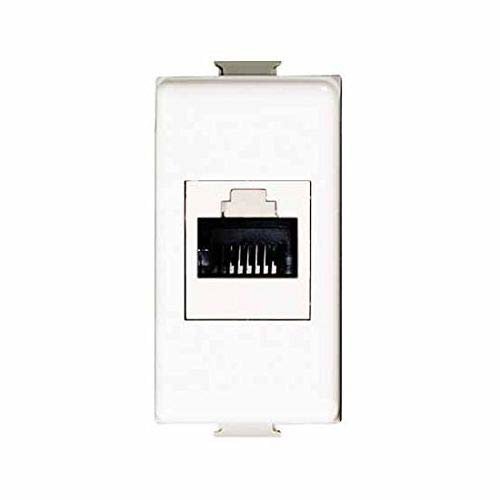

Esempio trovato a caso di pappa pronta economica: https://www.tecnomat.it/it/presa-dati-rj-cat6-utp-c-bticino-living-25014751/?store=ragusa&gclsrc=aw.ds&gad_source=1

Si lo so, vimar e btcino costano, più che altro avendo già le prese btcino mi trovo, spendo questi 40euro ma sono sicuro di non avere problemi.

Quando dici "senza bisogno di attrezzi" che intendi?

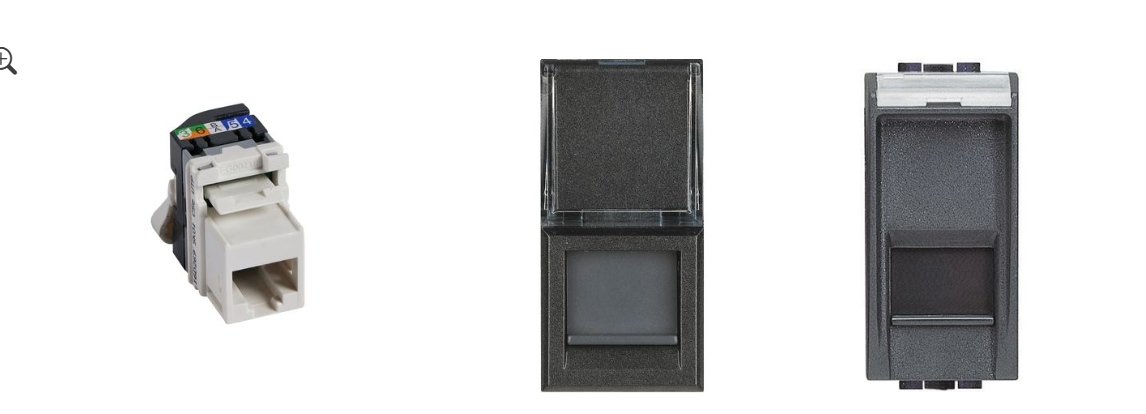

Il link che hai inviato, vediamo se ho capito bene, è il keystone insieme all'adattatore, quindi in teoria è un frutto pronto per essere messo all'interno della placca giusto?

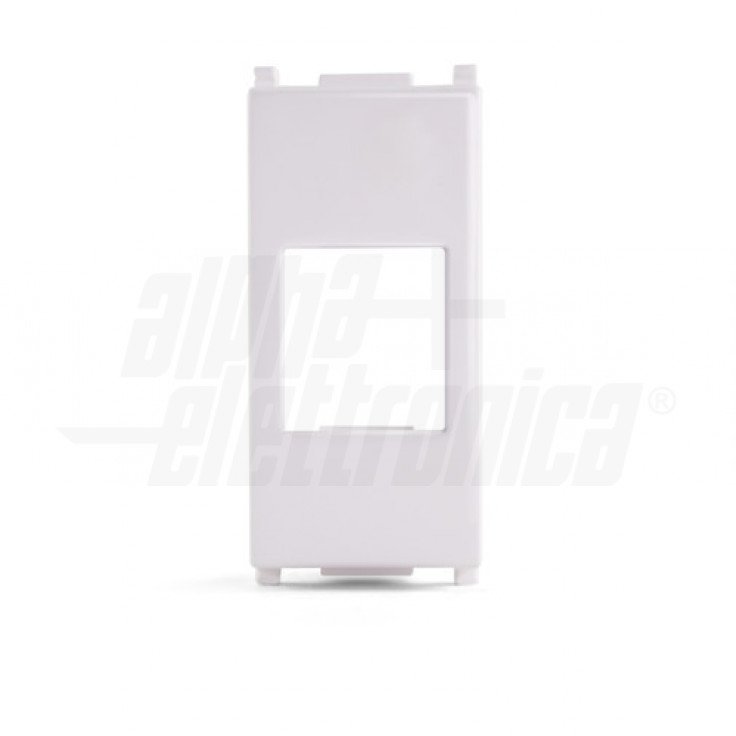

Perchè da come ho visto, il keystone da solo non può essere inserito all'interno della placca, necessita di un adattatore ovvero questo

mitch_el Puoi passare i cavi ethernet nell'impianto elettrico se rispetti alcune condizioni.
Devono essere cavi adatti, UV400 (per tensioni fino 400V), e nelle scatole di derivazione li devi separare fisicamente dal resto se possibile.

Il cavo è questo cavo e ha la certificazione quindi già va bene, poi mi sono informato c'è bisogno di un divisore che appunto divida cavo e cavi elettrici, ma nel caso non lo mettessi o non potessi, è veramente così "pericoloso"?

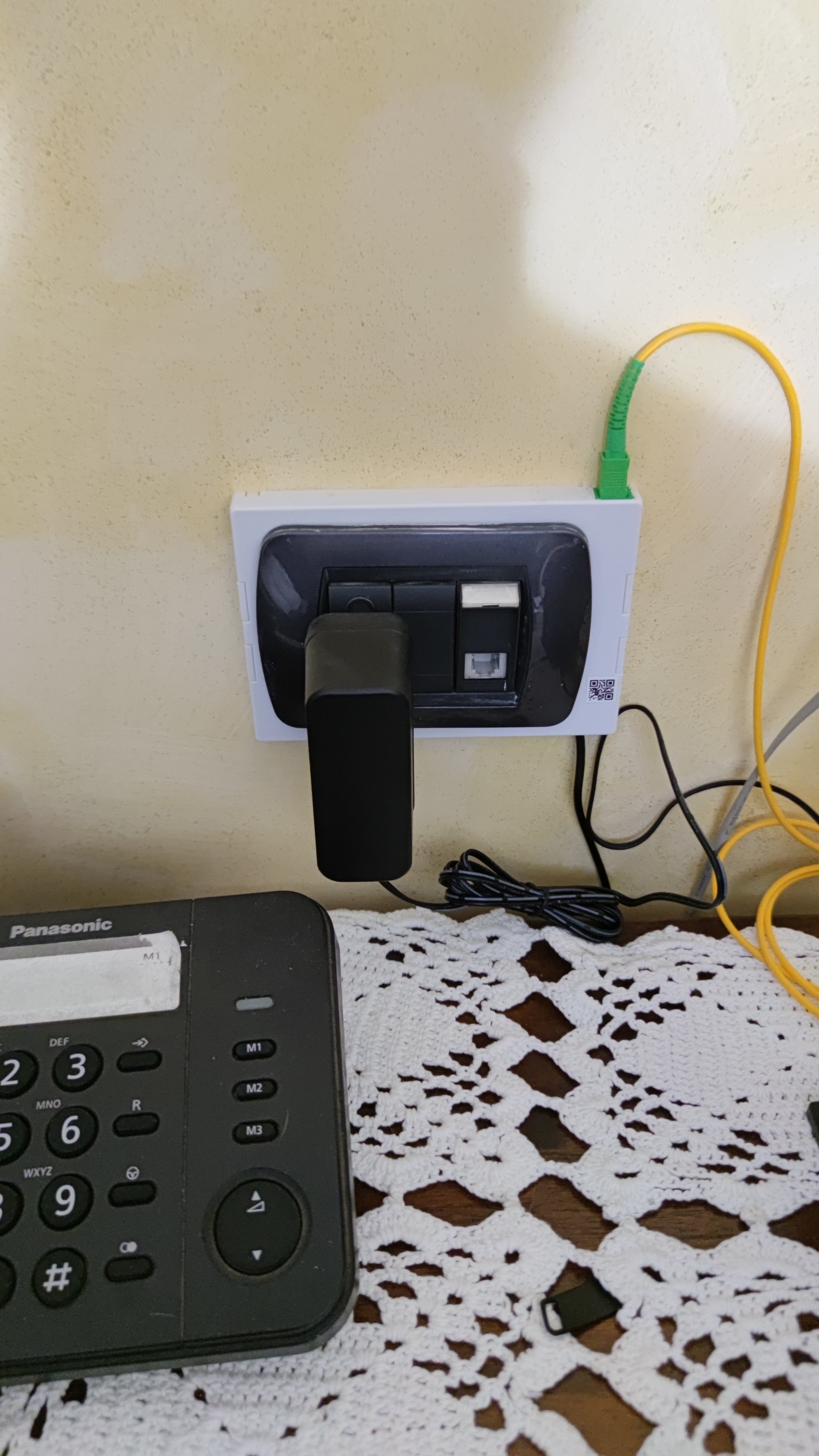

mitch_el È la prima volta che vedo la borchia ottica montata così "bene"
Potresti usare il posto centrale per mettere il tuo frutto se hai abbastanza spazio, ma la vedo difficile specialmente per qualcuno senza esperienza.
Mi sa che sarà bello pieno e c'è pure la fibra di mezzo.
Per aiutarti potresti spostare la presa telefonica nella borchia e già che ci sei spostare il connettore della fibra verso il basso che verso l'alto non va bene. Queste borchie lo permettono e non capisco perché il tecnico non l'abbia fatto, ma probabilmente non l'ha ritenuto necessario.

Prima di tutto dovresti verificare la fattibilità cercando il percorso.
Devi smontare la presa del router e quelle della postazione per cercare con la sonda una strada.
Tieni conto che quasi sicuramente ci sarà almeno una scatola di derivazione nel mezzo.
Se non te la senti, e in effetti te lo sconsiglio visto che avresti a che fare con la corrente (sempre staccarla prima) e la borchia poiché sei alle prime armi, chiama un elettricista o fai una canalina esterna sopra al battiscopa con un cavo patch bello lungo.

https://youtu.be/S1yq9SydM7g
Qui trovi come si installa la borchia così almeno capisci con cosa lotti.

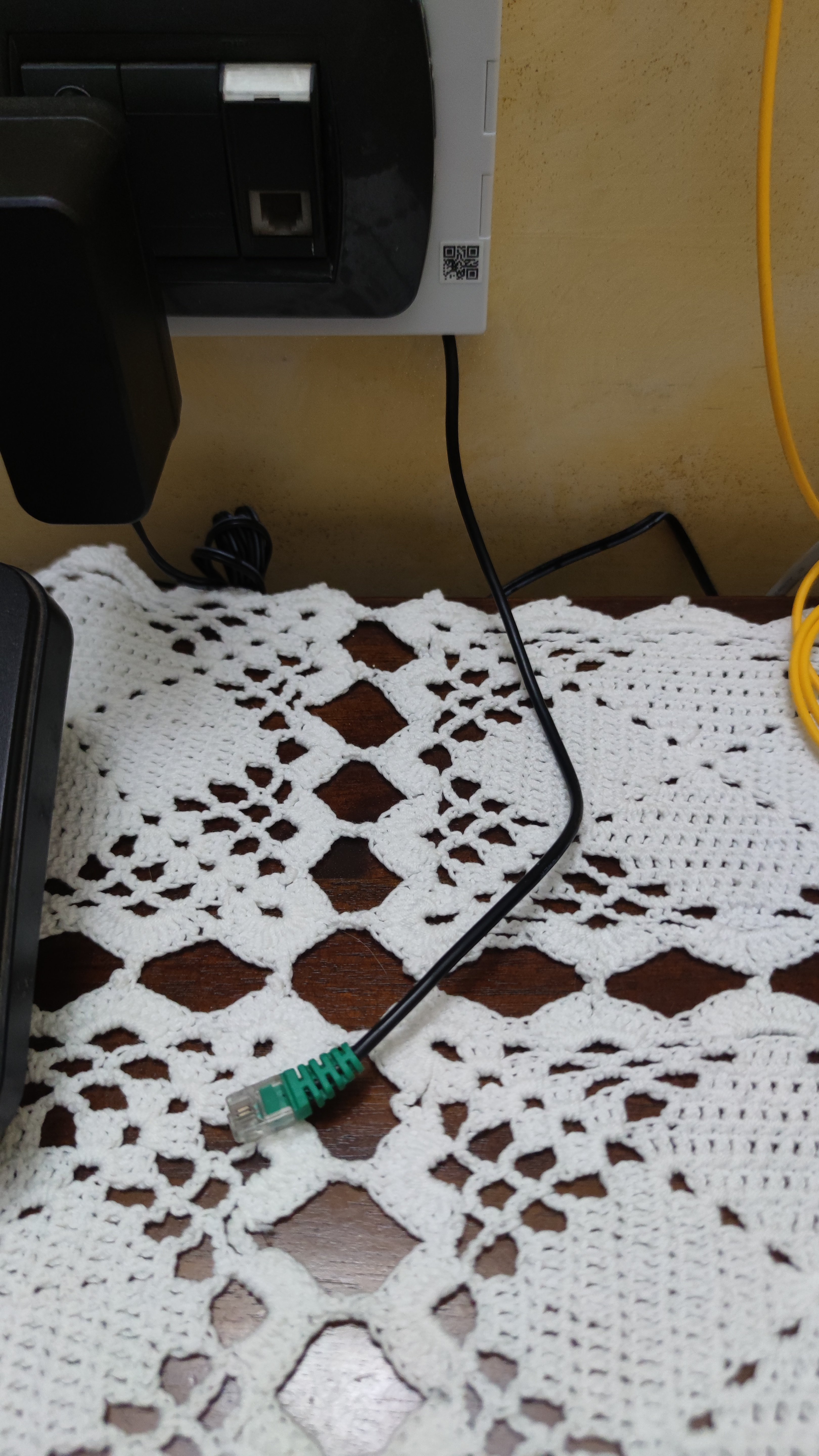

Ma volendo, posso rimuovere la presa telefonica tanto è inutilizzata, il cavo del telefono va nella presa del modem, infatti, non capisco perchè ci sia quella presa, prima che avessi la fibra, probabilmente andava li(?)

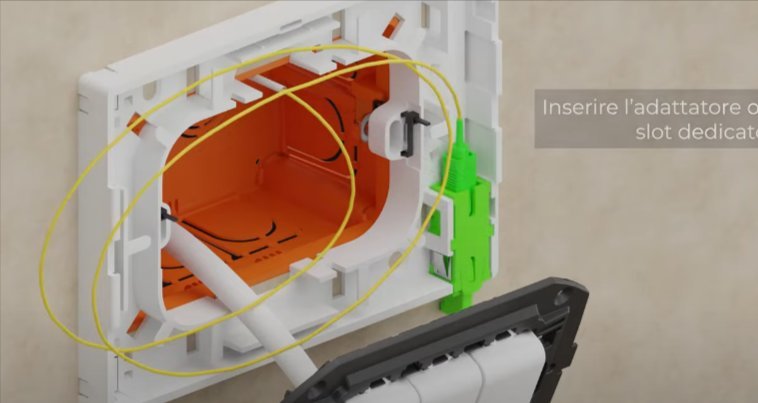

Con "spostare il connettore della fibra verso il basso" intendi smontare la borchia, spostare l'adattatore ottico nello slot di sotto? come fa vedere nel video che hai linkato:

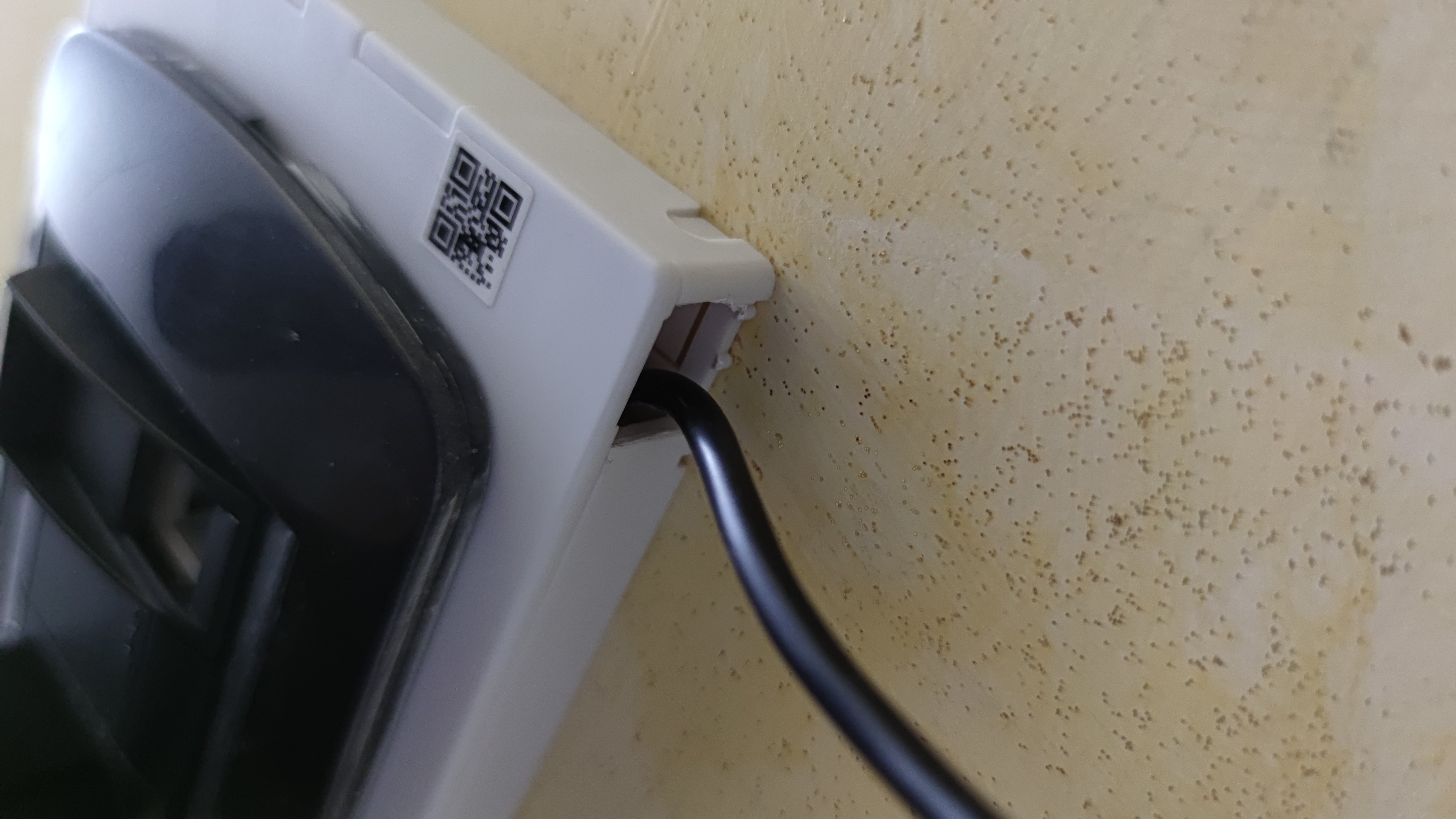

Ho notato che nello slot di sotto c'è un cavo non collegato a nulla, è normale?

Anche se ci fosse un'altra scatola di derivazione come hai detto anche tu, mica sarebbe un problema?

mitch_el Senza LSA IDC che menzionavi o crimpatrici di vario genere. Ti basta una forbice per spellare il cavo, un po' di manualità e una pinza per serrare bene non guasta.

Ah quindi è ottimo, quindi con uno di questi non avrei bisogno di altri attrezzi, punch tool, crimpatrice ecc

Il primo però dopo necessiterebbe dell'adattatore, mentre gli altri sono già pronti per essere installati

Quindi mi basta spellare il cavo, unirlo al keystone (se non sbaglio c'è un preciso ordine) e chiuderlo con una normale pinza?

mitch_el Si ed è compatibile con Bticino living

Non avrei nessun tipo di problema? Risparmierei moltissimo così, non c'è nessuna differenza di velocità o altro?

mitch_el Fai sempre le cose al meglio che puoi.
Se i cavi sono certificati, personalmente non credo ci saranno problemi.
Purtroppo qui stiamo un po' uscendo dalle mie conoscenze ed entrando in normativa e sicurezza, mi dispiace non ne so molto.

Mh ho capito

mitch_el https://youtu.be/NQasmV1arcM
I keystone possono differire ma il principio e metodo è questo. Dacci un occhio, sicuramente c'è materiale migliore su YouTube ma mi è sembrato ok.

Grazie mille ora lo vedo

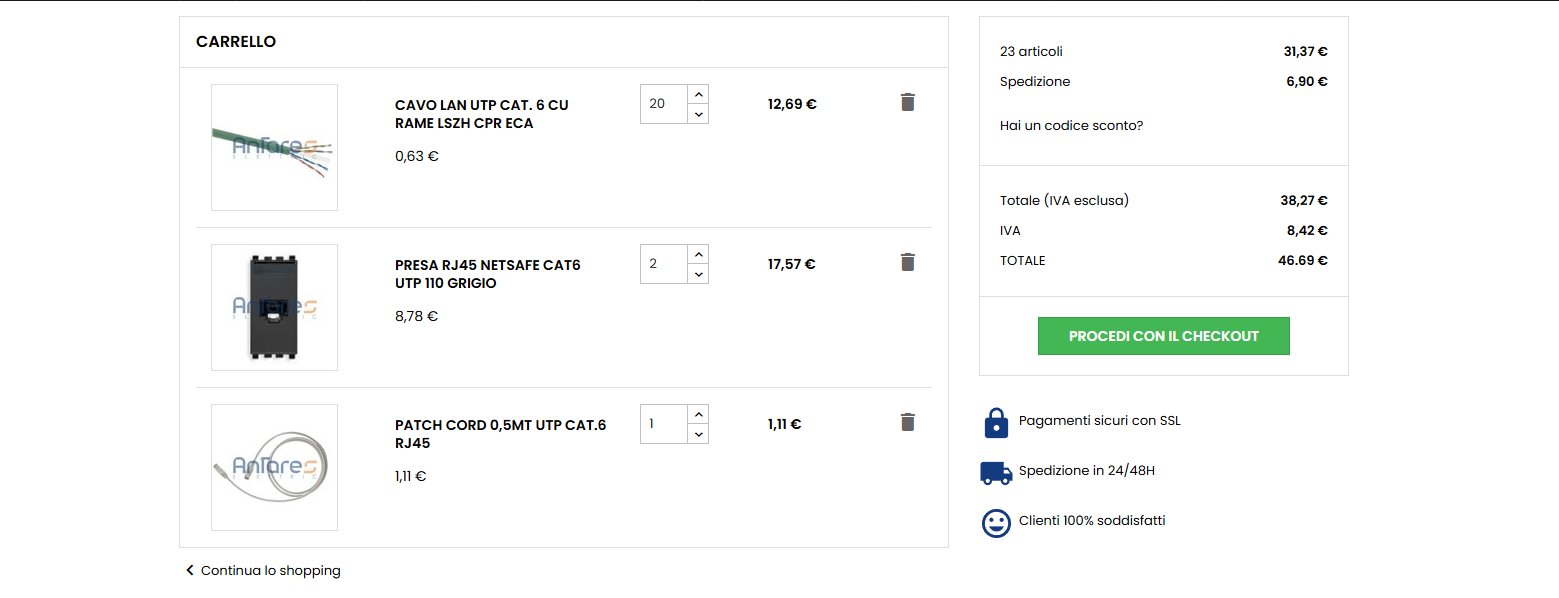

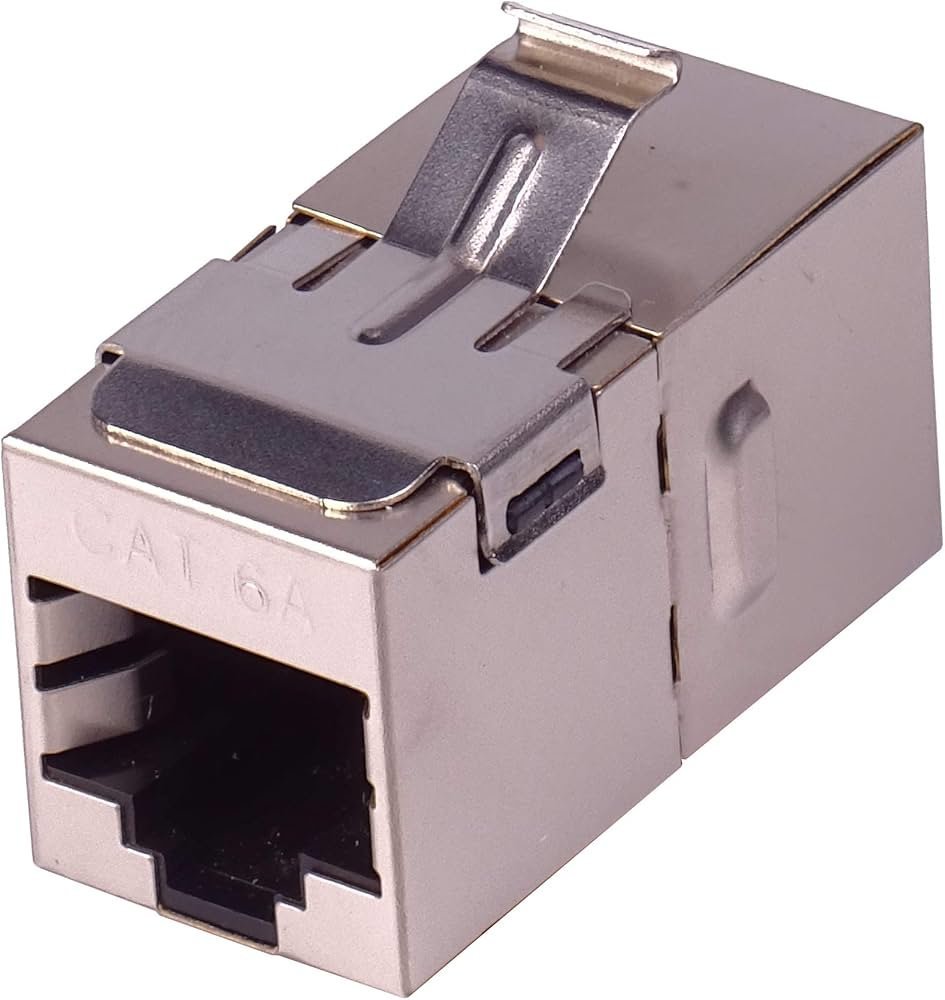

Quindi posso anche andare sul risparmio? Ho visto questi keystone su amazon e ho visto che sul forum in molti lo hanno consigliato keystone dovrei poi comprare l'adattatore e starei a posto, mi risparmierei ben 30euro... l'unica cosa, gli adattatori non li trovo, come devo cercare?

EDIT:

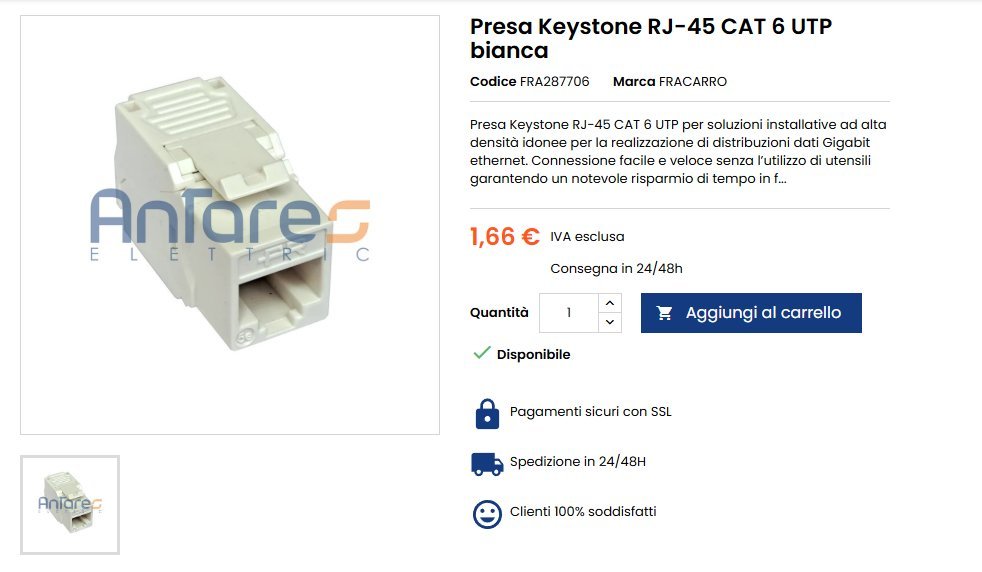

Ho visto che quei keystone sono terminati ma ho trovato questi, penso vadano bene lo stesso, solo che non capisco cosa intende con LSA keystone 2

Marco22 mitch_el È la prima volta che vedo la borchia ottica montata così "bene"
Potresti usare il posto centrale per mettere il tuo frutto se hai abbastanza spazio, ma la vedo difficile specialmente per qualcuno senza esperienza.
Mi sa che sarà bello pieno e c'è pure la fibra di mezzo.
Per aiutarti potresti spostare la presa telefonica nella borchia e già che ci sei spostare il connettore della fibra verso il basso che verso l'alto non va bene. Queste borchie lo permettono e non capisco perché il tecnico non l'abbia fatto, ma probabilmente non l'ha ritenuto necessario.

Prima di tutto dovresti verificare la fattibilità cercando il percorso.
Devi smontare la presa del router e quelle della postazione per cercare con la sonda una strada.
Tieni conto che quasi sicuramente ci sarà almeno una scatola di derivazione nel mezzo.
Se non te la senti, e in effetti te lo sconsiglio visto che avresti a che fare con la corrente (sempre staccarla prima) e la borchia poiché sei alle prime armi, chiama un elettricista o fai una canalina esterna sopra al battiscopa con un cavo patch bello lungo.

https://youtu.be/S1yq9SydM7g
Qui trovi come si installa la borchia così almeno capisci con cosa lotti.

Ma volendo, posso rimuovere la presa telefonica tanto è inutilizzata, il cavo del telefono va nella presa del modem, infatti, non capisco perchè ci sia quella presa, prima che avessi la fibra, probabilmente andava li(?)

Con "spostare il connettore della fibra verso il basso" intendi smontare la borchia, spostare l'adattatore ottico nello slot di sotto? come fa vedere nel video che hai linkato:

Ho notato che nello slot di sotto c'è un cavo non collegato a nulla, è normale?

Anche se ci fosse un'altra scatola di derivazione come hai detto anche tu, mica sarebbe un problema?

Qui invece che mi dici?

mitch_el Io ho preso i primi che ho trovato.
Ti consiglio di andare in un negozio di fai da te così che chiedendo al commesso non prendi qualcosa di incompatibile e li vedi di persona.

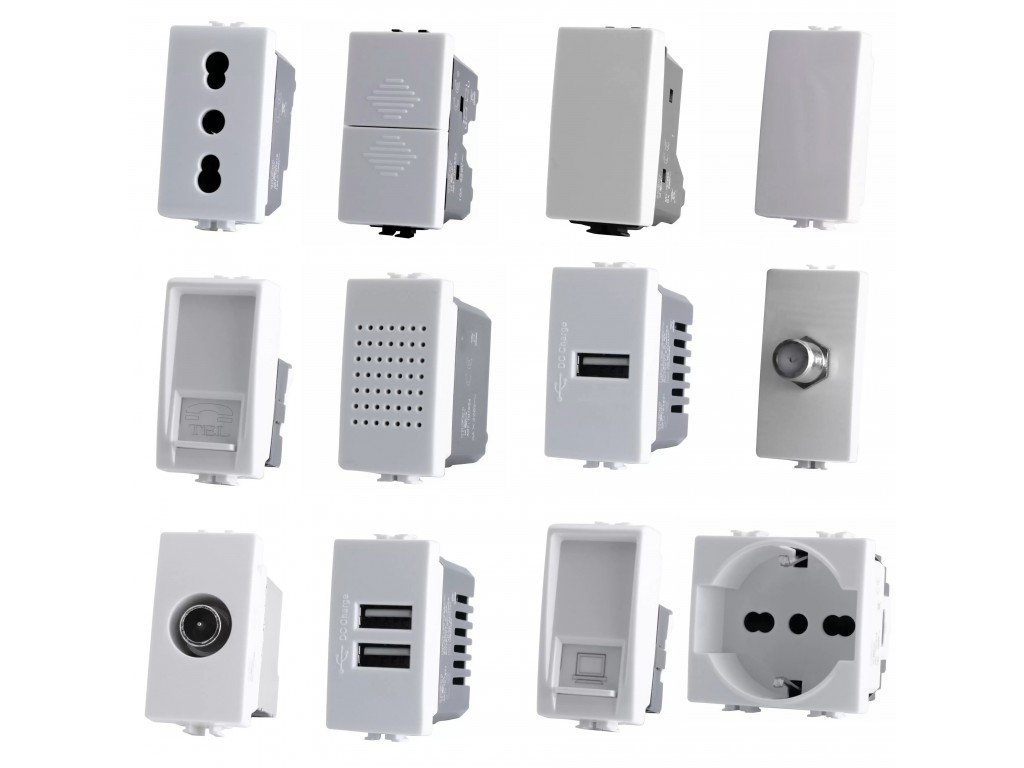

È pieno di frutti compatibili di sottomarche, alcune magari anche migliori dell'originale...

Mi aspetto come diversa magari la facilità di crimpaggio del cavo e chissà magari la qualità di costruzione. Forse staccando e riattaccando un cavo patch 30 volte al giorno per tre mesi un pin si storce e poi ti ritrovi a 100Mbps anziché 1Gbps o più.

Diciamo che vanno tutti bene, magari cerca una via di mezzo
Fattene consigliare uno buono, magari sugli 8-10€ che mi sembra un prezzo onesto.
Risparmi comunque la metà e in ogni caso lo capisci subito quando lo prendi in mano se ti sembra di qualità o una vaccata.

Grazie mille, allora farò così, senno amen, compro quelli della btcino, spendo 40euro per due frutti keystone e passa la paura

mitch_el

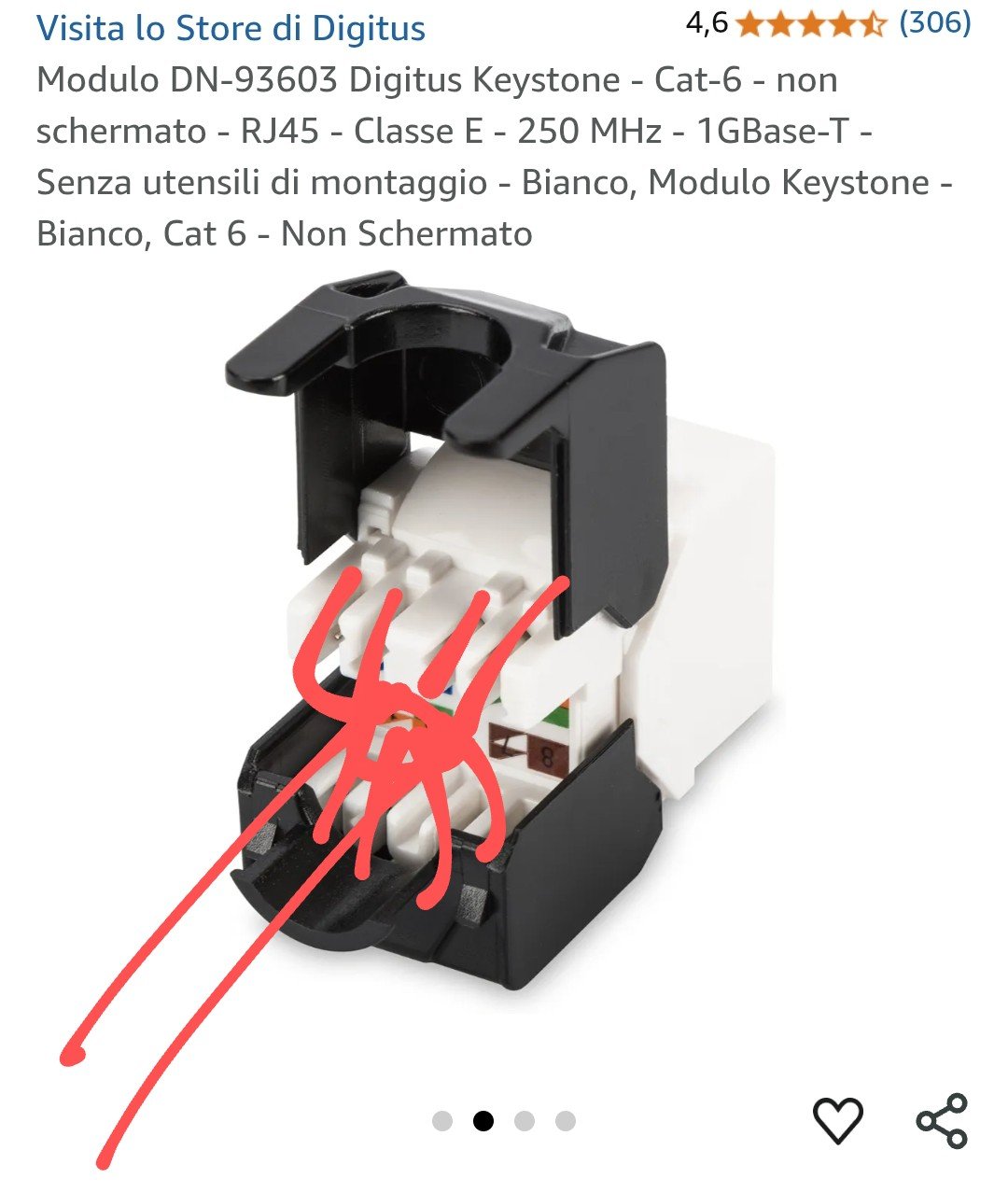

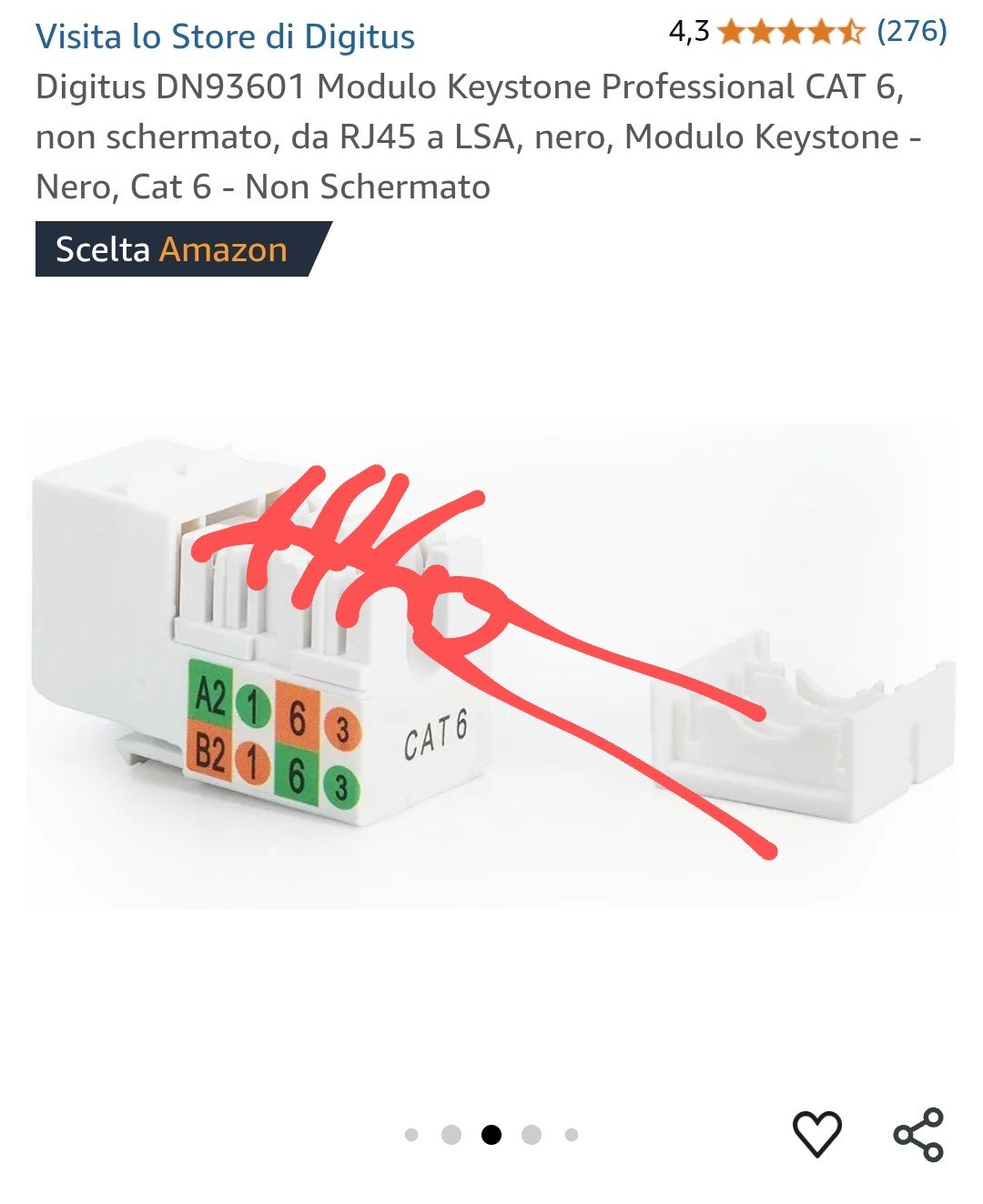

Cambia come inserisci il cavo, spero le immagini siano autoesplicative

si ho capito, su quel link di youtube che hai inviato, il tipo aveva questi qui bianchi, sono più "difficili" / scomodi rispetto ai primi? Ah poi un'altra cosa, sempre in quel video il tipo diceva che lui avrebbe configurato il cavo secondo il tipo B e non A, c'è differenza?

mitch_el Ti consiglio poi di scollegare tutto quel che non serve, anche solo per questioni di spazio e manovrabilità.
Devi valutare lo spazio anche perché i primi keystone mi sembrano un po' più corti e potresti dover optare per loro a prescindere se la scatola è affollata

Si farò così, quindi ricapitolando:

• 2 keystone rj45 cat 5e/6 (poi vedo se prendere quelli bticino o farmeli "io")
• Cavo quello che ho linkato prima
• Cavi patch, uno già ce l'ho
• Il tester ce l'ho
• Sonda passacavi qualsiasi di amazon
• Un setto separatore per i cavi elettrici

La crimpatrice non mi serve perchè quei keystone non ne hanno bisogno, perchè come hai detto tu sono LSA quindi lo fanno "da soli"
