Predisposizione passaggio cavi in fibra ottica

Cal Cioè due percorsi indipendenti verso terra? Bello.

è l'unico modo per farlo in modo corretto ed evitare correnti parassite, per di più sarebbe sempre da misurare che la resistenza di terra tramite la schermatura sia > di quella tramite la presa, ottenibile senza grossi problemi

draghetto86 Dal momento che è l'unica linea che esce fuori casa sto valutando quegli ups con le rj45 protette ma vediamo...

fuori casa un cavo schermato? per di più su linee interrate, anche no.

poi non credo sia gel-filled e con doppia guaina o equivalente quindi non può essere direttamente interrato

draghetto86 Informarsi prima di acquistare i materiali è la base imprescindibile per evitare problemi. Questo è fondamentale quando non si è del mestiere e assolutamente fondamentale quando non si è esattamente del mestiere, perché ad esempio un elettricista non è detto che sappia come posare correttamente i cavi di segnale, però magari è convinto di saperlo fare, il che è ancora peggio.
Dico che è così fondamentale informarsi assolutamente prima di far la spesa - se malauguratamente proprio non si vuole ingaggiare un professionista del settore - perché, quando già si possiede quel che si crede sia il prodotto giusto e poi salta fuori che proprio non lo è, allora si prova ad autoconvincersi che invece va bene lo stesso. Perché ci scoccia fare il reso, perché ormai l'abbiamo posato, perché ammettere di aver fatto un errore per molti equivale a subire un'amputazione.
Quindi partiamo con l'idea di fare il miglior lavoro possibile e finiamo per fare una schifezza colossale.

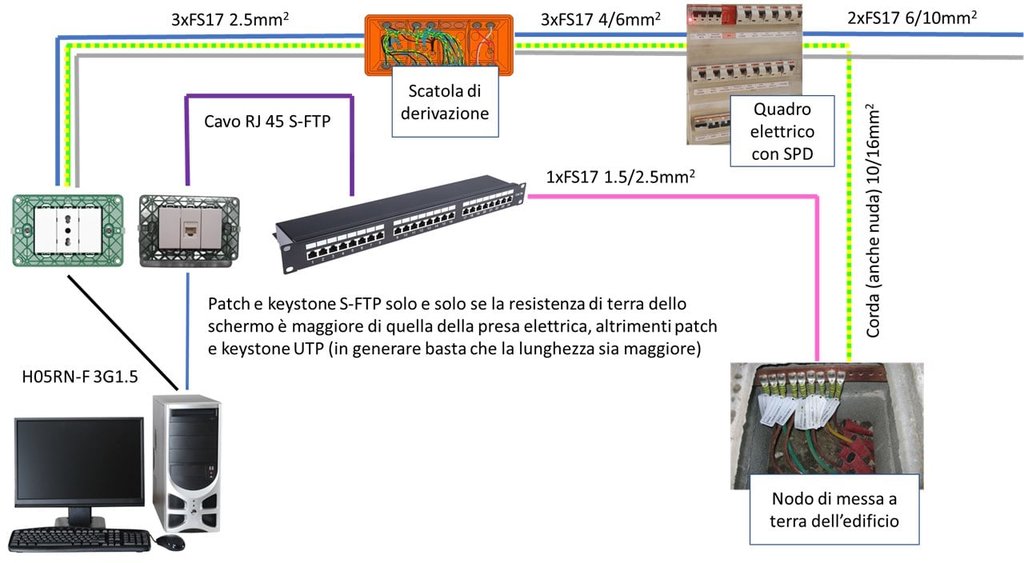

draghetto86 Il primo è collegato a un ups con protezione sovraccarichi ecc... dallo schema ho capito che devo trovare la terra oltre il quadro e direi che è un po troppo, o meglio potrei pure in realtà ma sempre nel quadro, prima che si colleghi al quadro...

si basta che sia il prima possibile, l'importante è che sia prima dell'SPD se presente o prima delle utenze, quindi magari anche la scatola di derivazione principale dove si dirama nelle altre, ora non so come è il tuo impianto ed in genere sono sempre abbozzati quelli domestici.

Bast Questo è, a mio parere, il paradiso dei cavi Ethernet per installazioni domestiche in Italia (intendo la posa nei corrugati, non è invece adatto a farci le patch con i connettori RJ45 maschio), a patto di non avere esigenze proprio particolari, diciamo pure molto insolite. Va sicuramente a 10 Gb/s fino a 55 metri, può passare assieme ai cavi della 230 Vac, è abbastanza semplice da maneggiare e terminare, costa poco e si trova pure al metro. Che si vuole di più?

Si è ottimo, peccato che spesso i venditori si pagano i viaggi ad ibiza con certi rincari che applicano, non ho mai visto prodotti vimar così rincarati dai venditori.

In alternativa ci sono i Cavel e i Leviton (entrambi molto usati ovunque)

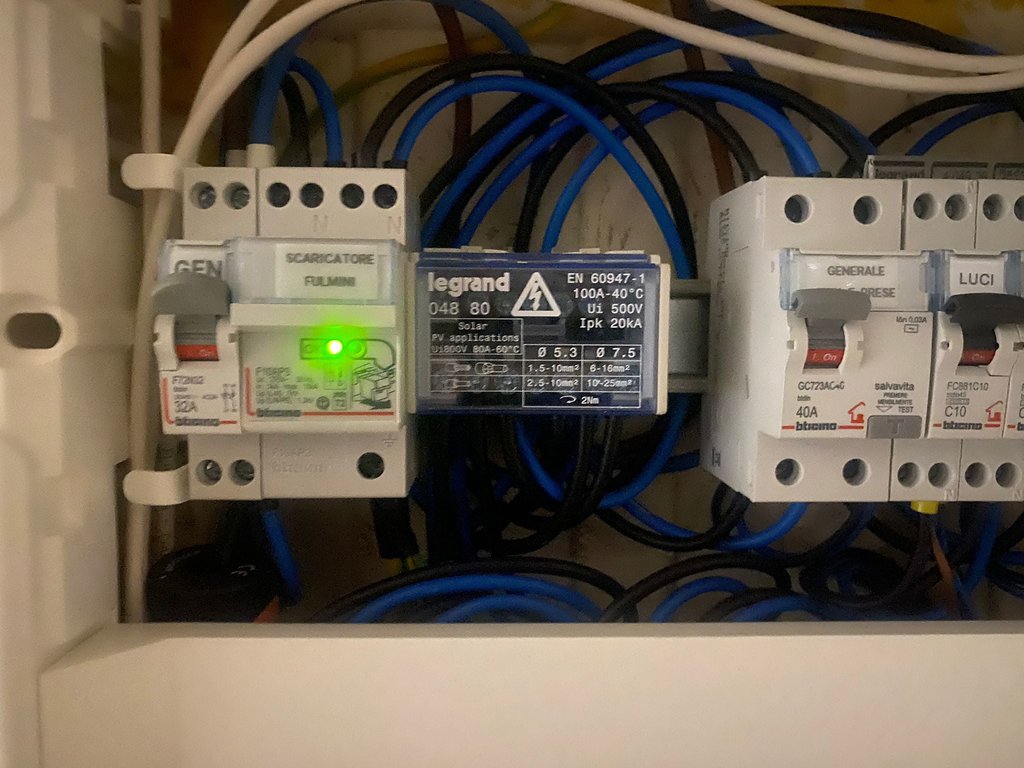

draghetto86 Posso in basso allo scaricatore fulmini @simonebortolin ? ho cercato il montati prima del quadro ma dovrei portare altri 50 metri e piu di terra funzionale -.-

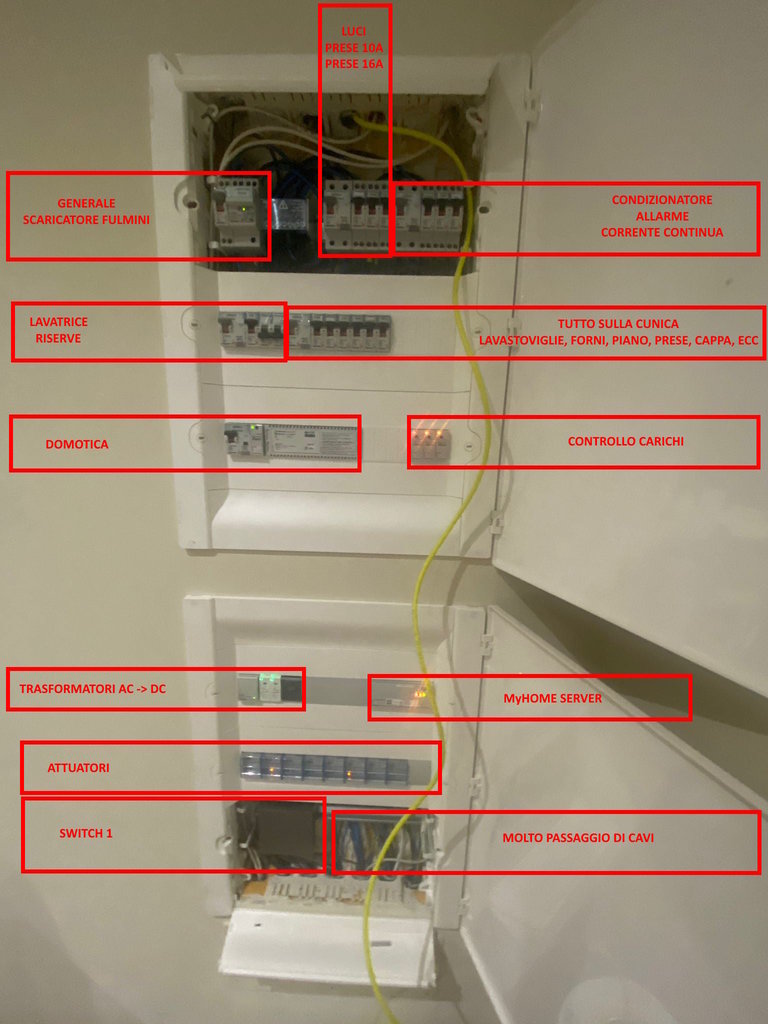

Invece questo è quello che arriva direttamente da fuori, ho lo scaricatore e differenziali per ogni gruppo di utenze piu quasi tutte le singole utenze tesse

Se arriva direttamente da fuori, l'impianto è stato realizzato bene, non è facile trovare un impianto civile fatto così bene, parti pure da lì. Non avrai problemi.

bello anche il box di derivazione

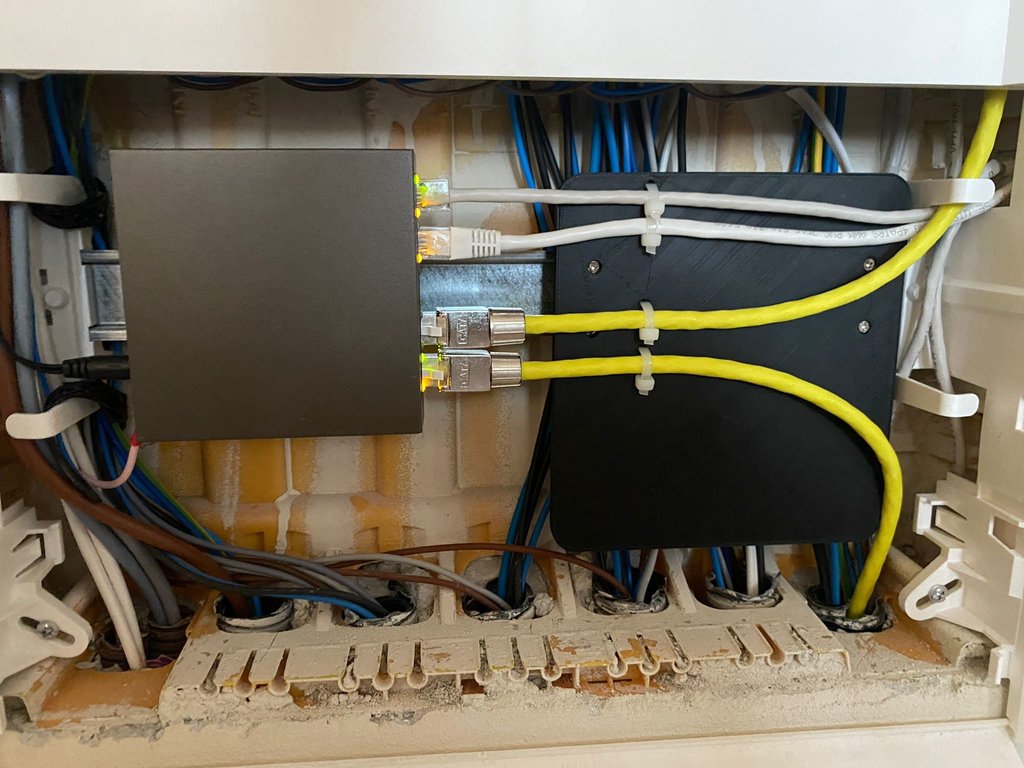

draghetto86 è un cm quadrato di quello che è, il mio elettricista è davvero top, un ragazzo che guarda al futuro.

dovrei indagare meglio, ma comunque potrebbe ricevere i miei complimenti, quì sul forum sono noto per criticare gli elettricisti arlecchino e incapaci

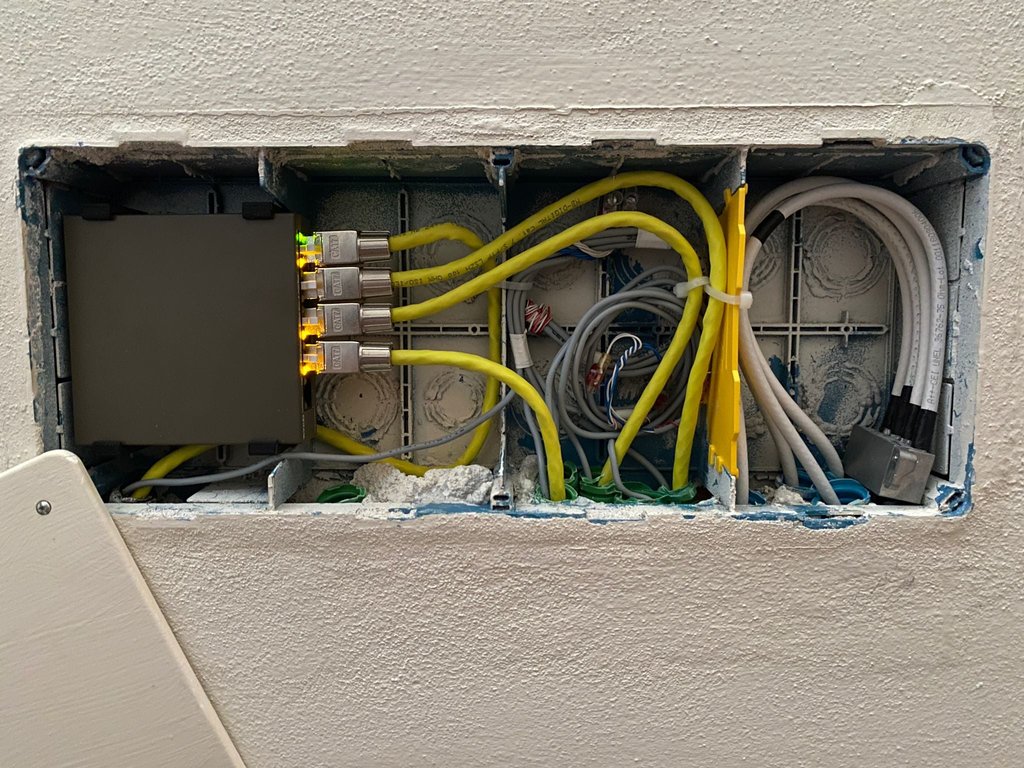

draghetto86 boh non so cosa c'è dentro e non so risponderti

draghetto86 Io ti potrei dire che dato che c'è tutta la roba di domotica va bene, tanto c'è al massimo un filo con la 230

però magari dietro passano tutti gli altri fili FS17 con isolamento 450/750 V (quindi sì c'è doppio isolamento solo lato 230) e quindi dovresti usare solo apparecchiature con certificazione UV=400, oppure ci sono degli FG16 con 3 scalini di isolamento superiori (600/1000 V) quindi non serve più l'UV=400 (anche se io lo metterei lo stesso)

cioè così su due piedi non so risponderti, questo è quello che voglio dire. ad occhio non vedo grossi problemi se c'è roba solo a basso voltaggio
