Scusate, c'è un tutorial su come collegare il cavo che ho comprato (https://www.amazon.it/gp/product/B00K41MWAG/ref=ox_sc_act_title_1?smid=A11IL2PNWYJU7H&psc=1) con questi rj45 (https://www.amazon.it/gp/product/B07TYKWG8C/ref=ox_sc_act_image_6?smid=A326X3AG3XUTK4&psc=1)?
Consiglio per cablare casa con cavo ethernet
- Modificato
Bizzo Quanti ne vuoi: https://www.youtube.com/watch?v=evhBIiwST8Q

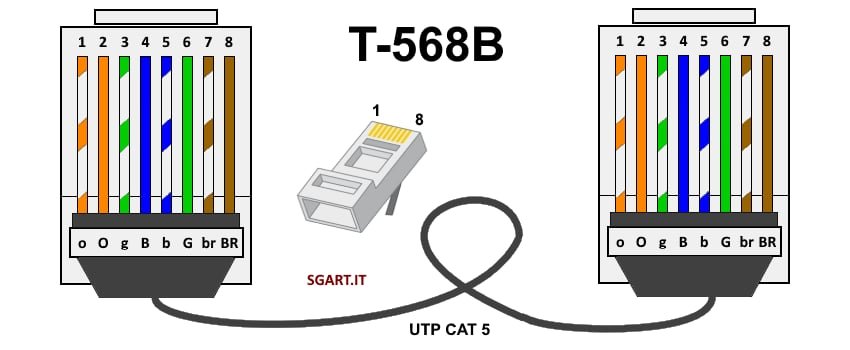

Lo schema di collegamento che suggerisco è il T-568B (ma i dispositivi attuali riescono a capire quale schema è in uso e si configurano di conseguenza):
Nei keystone ci sono i colori riportanti secondo i due schemi, quindi scegli i colori con la lettera B.
Bizzo quei frutti non sono adatti ad essere lasciati "volanti". devono essere incastrati in una placca e inseriti in una scatola. altrimenti durano poco, molto poco.
se non hai una scatolina in cui inserirli, usa una presa femmina già scatolata, tipo questa: https://www.amazon.it/deleyCON-MK3547-Connessioni-Protetto-Montaggio/dp/B07G2JBCBT/ref=sr_1_21?__mk_it_IT=ÅMÅŽÕÑ&crid=3M1LFWS5F10FB&keywords=presa+rj45&qid=1649741918&sprefix=presa+rj45%2Caps%2C82&sr=8-21
(nota: per queste prese serve lo strumento adatto per incastrare i fili https://www.amazon.it/VCE-LSA-Attrezzo-Montaggio-tagliafili/dp/B07RSR3FRX/ref=sr_1_1_sspa?keywords=punch+down+tool+rj45&qid=1649742006&sprefix=punch+tool%2C+%2Caps%2C78&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUExUkg1RUpRVENYQkdMJmVuY3J5cHRlZElkPUEwNTIxMDQ0VDNTV1pLTDZVNlFCJmVuY3J5cHRlZEFkSWQ9QTAxNTYzNDY3SU5IQVI0QVFVT1Umd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl )
MentalBreach Grazie
. Poi vi dici che sono riuscito a combinare…
Ciao a tutti.
Mi intrometto nella discussione perché è esattamente quello che voglio cercare di fare. A me, però, servirebbero cavi ethernet certificati per stare nei corrugati con i cavi elettrici.
Ho già letto tutto il post a riguardo ( complimentoni perché è fatto davvero bene)
So, quindi, cosa mi serve…ma non riesco a trovarli !
Forse non leggo bene le descrizioni eh…
Se qualcuno fosse così gentile da linkarmi qualcosa gliene sarei grato !
Grazie mille !!
MircoT quei frutti non sono adatti ad essere lasciati "volanti". devono essere incastrati in una placca e inseriti in una scatola. altrimenti durano poco, molto poco.
questi connettori hanno il sistema di infascettare anche il cavo :
https://www.amazon.it/Digitus-DN-93603-DN93603-Inserto-Jack/dp/B0038SZ4NY/ref=sr_1_27?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2WIPH8G2OJX88&keywords=connettori+femmina+rj45&qid=1649662400&s=electronics&sprefix=connettori+femmina+rj45%2Celectronics%2C86&sr=1-27&tag=fc-f-21
percui a lato del fattore estetico che essendo dietro un armadio non sussiste potrebbero essere usati anche senza essere messi in una scatola
- Modificato
Andrea786 Il problema non è solo "infascettare il cavo": un cavo per cablaggio strutturato ha uno o più conduttori rigidi.
Se si piega e si muove spesso il cavo (visto che esce dal muro ed è "libero" di muoversi), il conduttore si spezzerà prima o poi, interrompendo il contatto.
Se hai mai giocato a piegare e ripiegare del filo di ferro, oppure anche i laccetti dei sacchetti per freezer, capirai di cosa sto parlando.
C'è un motivo se in tutto il mondo si usano tipologie differenti di cavi, non ce li stiamo inventando noi perchè ci piace rompere le scatole.
Poi, che una persona sia consapevole di ciò (come nel caso dell'OP) e decida di proseguire per la sua strada (magari ha già pensato a dei modi per evitare i movimenti del cavo rigido, come ad esempio una graffetta fermacavo), è un altro discorso.
MentalBreach Ma infatti è assolutamente così. I tratti in cui il cavo passerà esternamente lo farà sopra lo zoccoletto e in posti in cui nessuno va (nemmeno la donna delle pulizie (prutroppo)) accompagnato ovviamente, passo passo, dai passacavi. Anche la parte in cui termina, dove c'è il plug femmina al quale attaccherò il classico cavo patch sarà in un posto nascostissimo. E avrò premura oltretutto di fissarlo per bene. Poi in un secondo momento posso sempre trovare una soluzione tipo quella suggerita poco più sopra (https://www.amazon.it/deleyCON-MK3547-Connessioni-Protetto-Montaggio/dp/B07G2JBCBT/ref=sr_1_21?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3M1LFWS5F10FB&keywords=presa%2Brj45&qid=1649741918&sprefix=presa%2Brj45%2Caps%2C82&sr=8-21&tag=fc-f-21&th=1). Anche se è Cat6, non 6A.
Detto questo spero solo di trovare il modo (tramite tutorial già suggeritomi) di connettere il cavo acquistato (https://www.amazon.it/gp/product/B00K41MWAG/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&psc=1) con i relativi plug femmina (https://www.amazon.it/gp/product/B07TYKWG8C/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&th=1).
Speriamo bene
- Modificato
MircoT Quelle sono Cat 6. Le ho cercate Cat 6a ma non le ho trovate. Comunque se non lo faccio subito lo farò a breve.
Queste vanno bene per il cavo che ho preso per esempio?
https://www.amazon.it/kwmobile-Presa-Muro-Connettore-Cat6/dp/B07ZJ67CB5/ref=sr_1_55?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2ZQSK3RTJFGVP&keywords=deleyCON+1x+Presa+Rete+CAT+6a&qid=1649784754&sprefix=deleycon+1x+presa+rete+cat+6a%2Caps%2C141&sr=8-55
MircoT Grazie davvero! Un'ultima cosa, ovviamente va bene per il cavo che ho preso (https://www.amazon.it/gp/product/B00K41MWAG/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&psc=1&tag=fc-f-21), giusto??
Poi comprerò pure questo https://www.amazon.it/gp/product/B07RSR3FRX/ref=ox_sc_act_title_3?smid=A2XY2J3FRQ9IR9&psc=1
- Modificato
Bizzo Sisi, so già che hai pianificato il tutto.
La mia risposta era per Andrea786, specificando perchè non bastasse assicurare solo la parte terminale del cavo strutturato per evitare danni al cavo stesso.
Per quanto riguarda i keystone: una volta che li avrai in mano e li aprirai, capirai da solo come montarli.

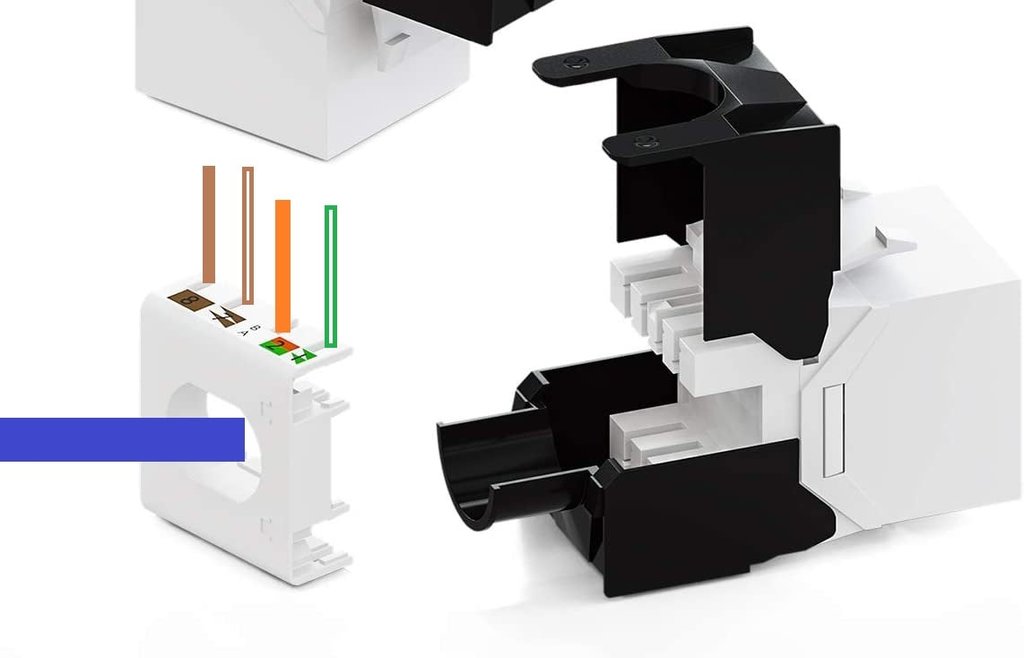

Alla fine si tratta solo di spellare il cavo ethernet, inserire il coperchio del keystone e associare i colori degli 8 fili ai relativi disegnini. Per farti capire:
Gli altri quattro fili sono per l'altro lato del coperchio, non in vista nella foto.
Come puoi notare, ho messo il filo arancione invece di quello verde perchè seguo lo schema T-568B.
Edit: guardando meglio, nella foto presente su Amazon mi sa che l'etichetta è sbagliata: il pin 1 dovrebbe avere il filo bianco/arancione, non bianco/verde. Sarà un errore di chi ha fatto il rendering per l'immagine dimostrativa; sono sicuro che sul coperchio ci saranno i colori giusti.
