Installazione pulita a muro per iliad

BonoU2

ragazzi a breve mi arriva finalmente la FTTH, vorrei installare a muro il router iliad e fare un lavoro pulito, ho una singola presa dove al centro c'è la presa lan e ai 2 lati ci sono 2 prese di corrente.
voglio usare la borchia easylink ed attaccare un patch cord da 0.25m o 0.5m che va dal router alla presa. ho la stampante 3d e mi stamperò il supporto a muro per il ruter..
avete consigli su come fare un lavoro pulito e minimizzare il cablaggio? ci sono foto in giro?
grazie a tutti

TheMarsican

BonoU2 mi stamperò il supporto a muro per il ruter

Consiglio di stampartelo in maniera tale che sia distanziato fal muro di almeno un paio di centimetri.
La IliadBox scalda abbastanza ed al di sotto c'è necessità di far passare un buon flusso d'aria.

Sotto ha i classici agganci che trovi per attacchi a muro.

BonoU2 avete consigli su come fare un lavoro pulito e minimizzare il cablaggio?

BonoU2 voglio usare la borchia easylink ed attaccare un patch cord da 0.25m o 0.5m che va dal router alla presa.

Fai installare la borchia ottica con il conenttore nella parte in basso e la IliadBox appendila al contrario, almeno il patch cord ottico sarà ''penzoloni'' verso il basso. Così non vengono stressati i connettori.

Per il patch cord ricorda che per Iliad in EPOn ci vuole un patch cord: SC/APC (verde) per la borchia ottica e SC/UPC (blu) per l'SFP. Tipo QUESTO.

BonoU2

TheMarsican
quindi con la epon iliad non ho altri dispositivi oltre al router e al cavo ottico che esce dal easylink giusto?

TheMarsican

BonoU2 quella seconda cassetta con la borchia fibra che hai tu, se io uso easylink sulla cassetta 503 sparisce e resto solo con 1 cassetta + router giusto?

Io ho fatto installare tutto su una 503 dove prima avevo le porte RJ11 col cavo telefonico ed ai tempi la EasyLink non la avevano in dotazione.

Se ti compri tu la EasyLink puoi farla montare su una 503 dove hai anche altri frutti.

Guardati questa guida: https://forum.fibra.click/d/46903-come-installare-la-borchia-ibrida-easylink

BonoU2 avevo letto che alcuni tecnici portano la easylink... ma forse è meglio comprarla nel caso arrivino senza... booo

Se vuoi essere al 100% sicuro di usare la EasyLink comprala tu, altrimenti dipende da cosa hanno in dotazione i tecnici.

BonoU2 la bretella ottica è sempre verde e blu anche se di tipo SC/APC?

Te l'ho scritto sopra:

TheMarsican Per il patch cord ricorda che per Iliad in EPON ci vuole un patch cord: SC/APC (verde) per la borchia ottica e SC/UPC (blu) per l'SFP. Tipo QUESTO.

TheMarsican

BonoU2 quindi con la epon iliad non ho altri dispositivi oltre al router e al cavo ottico che esce dal easylink giusto?

Yes.

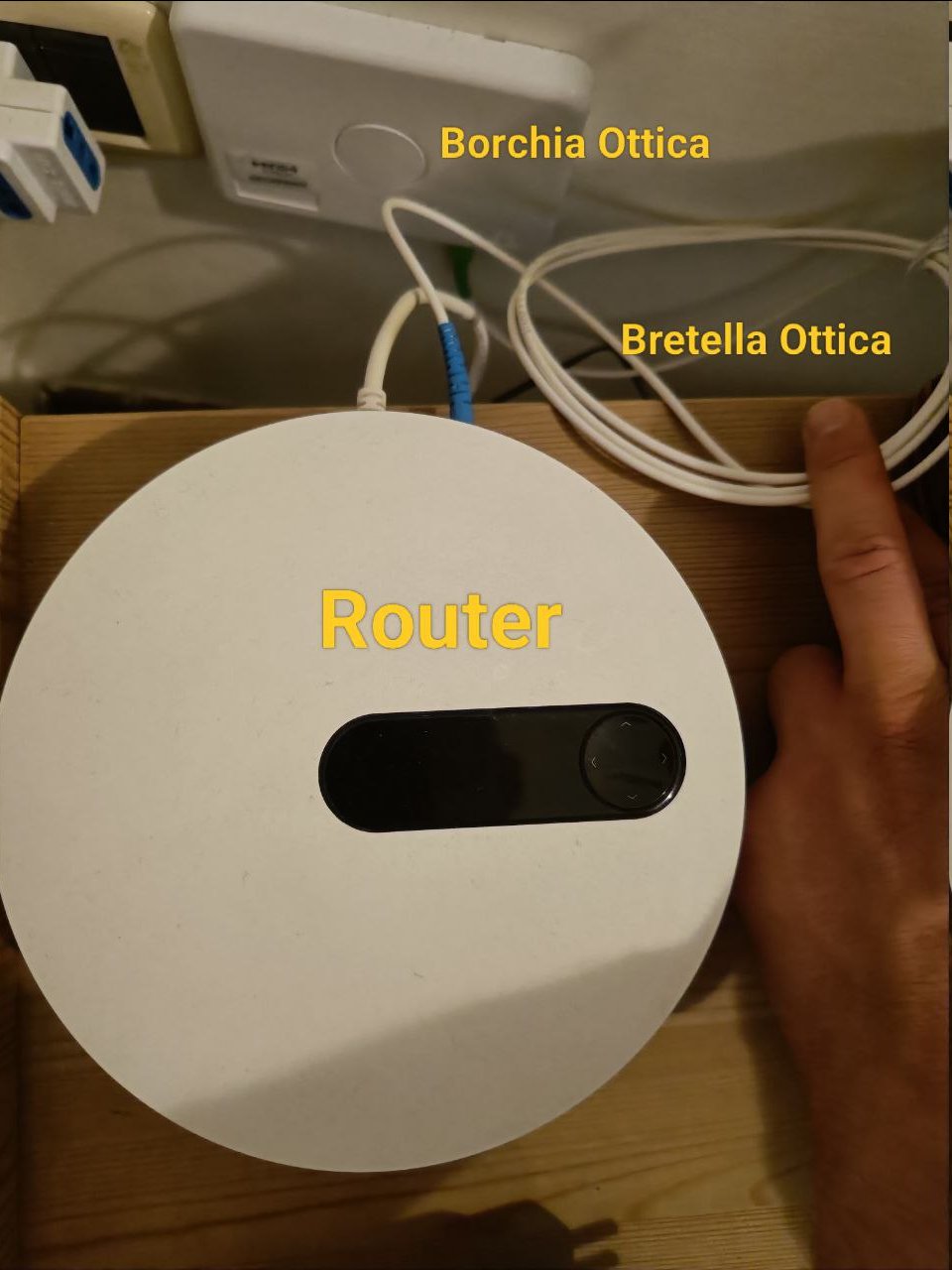

Me in EPON:

Premi per mostrare Premi per nascondere

BonoU2

TheMarsican ok
quella seconda cassetta con la borchia fibra che hai tu, se io uso easylink sulla cassetta 503 sparisce e resto solo con 1 cassetta + router giusto?

avevo letto che alcuni tecnici portano la easylink... ma forse è meglio comprarla nel caso arrivino senza... booo

ps la bretella ottica è sempre verde e blu anche se di tipo SC/APC?

BonoU2

penso che questa vada bene per montare il router a muro, si può montare anche a testa in giù per i cavi... o pensi che dalla parte inferiore il router debba prendere ancora piu aria?
allargandola poi il router balla all'interno..

TheMarsican

BonoU2
La parte a contatto col muro credo debba essere bucata e più distanziata dal muro stesso.

L'aria la IB la prende dal basso e la sputa nella parte posteriore.

BonoU2

https://www.ebay.it/itm/296888989940?_trkparms=amclksrc%3DITM%26aid%3D1110006%26algo%3DHOMESPLICE.SIM%26ao%3D1%26asc%3D292125%26meid%3Dbf8b87b824a64fc7b039fcee07c34944%26pid%3D101875%26rk%3D1%26rkt%3D4%26sd%3D146104411244%26itm%3D296888989940%26pmt%3D1%26noa%3D0%26pg%3D2332490%26algv%3DSimVIDwebV3WithCPCExpansionEmbeddingSearchQuerySemanticBroadMatchSingularityRecallReplaceKnnV4WithVectorDbNsOptHotPlRecallCIICentroidCoviewCPCAuto&_trksid=p2332490.c101875.m1851&itmprp=cksum%3A296888989940bf8b87b824a64fc7b039fcee07c34944%7Cenc%3AAQAKAAABcG96wQ16jds4VFcrhy1F3d4mbwZUJI9Fs%252BgdXYAHIzlX2e3YaNh7x%252BEnKA3G%252BCqSl1Xn4McfcWFK1GytmS2qxJ87mtE8Gm3iR1Ja4WBwh0hNHJrJx3Ki5mp04ow4CO7lP%252BooCybZDDU%252BbbSwmg7CbTin%252BBzBzbCYVnbjvyQAHu6--HI4MB7SvJl5IJqlyvomgoLMlgT6qAJzX0SANJhty2dltIhpG85Q5t9q48jRmrj2DvWs1vh3i2DT1hv%252BRG7Ifwt%252BDWsRLjNQp4rKYOTTGDLCaUsPpMolF2gDZDijop5lIYbfKyanLyODj1KL8HJ%252BnDaFBWtfUJ%252FVbU%252By3xjCcqGnDfZJTGt0B8F0nVJYrLud6aiqDzfM8ixbVTU0zqGAN5Bwf%252FDR19ioqF0VPI8%252B8JP%252FfwNxB57ymRQ9hTA2FN5MK1Ip8Z%252BdNI2XJOqV6JtOsV%252BdzzqprLuYcMlPEl1L1E4h742oYvk71sw1B7K6Ptrp%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01K5RFQKXH373864YSXK6N7FT2

questa sembra non originale easylink e ha l'uscita frontale e non in basso... sembra delle fibercorp... sarà qualche tecnico che se le vende 😃

questa è la esylink:
https://www.ebay.it/itm/146104411244?_trkparms=amclksrc%3DITM%26aid%3D777008%26algo%3DPERSONAL.TOPIC%26ao%3D1%26asc%3D20250324084321%26meid%3D83bcc497d2bc4237a9443def6a08fb61%26pid%3D101949%26rk%3D1%26rkt%3D1%26itm%3D146104411244%26pmt%3D0%26noa%3D1%26pg%3D4375194%26algv%3DRecentlyViewedItemsV2WithMLRPboosterAndUpdatedFeatures_BP%26brand%3D-%2BSenza%2Bmarca%252FGenerico%2B-&_trksid=p4375194.c101949.m162918&_trkparms=parentrq%3A70fbc1d11990a47e2f8d0130fff09a5e%7Cpageci%3A7dd9df52-979f-11f0-b59b-1edf8a347645%7Ciid%3A1%7Cvlpname%3Avlp_homepage

TheMarsican

BonoU2 questa sembra non originale easylink e ha l'uscita frontale e non in basso... o mi sbaglio?

Se avessi letto la guida che ti ho linkato prima non ti staresti ponendo questa domanda, ti saresti accorto che sono uguali, semplicemente c'è un pezzo in più per una eventuale RJ11 sopra.

BonoU2

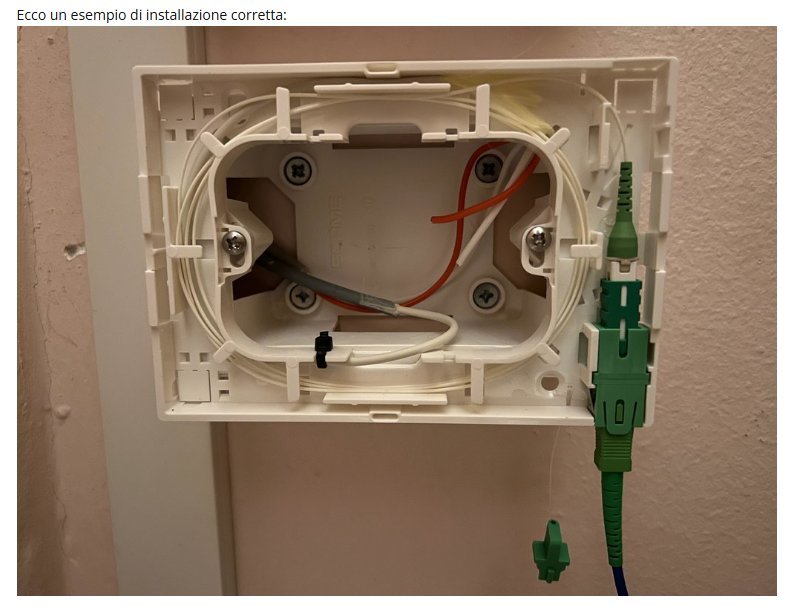

pensavo di acquistarla già e montarla in modo corretto come la guida:

in modo tale che quando arriva il tecnico deve solo avvolgere la fibra e collegarla all'adattatore..

all'interno della presa quindi avrò cavo lan, corrente e borchia. al momento c'è anche il doppino telefonico che non servirà più..

TheMarsican

BonoU2 pensavo di acquistarla già e montarla in modo corretto come la guida

BonoU2 in modo tale che quando arriva il tecnico deve solo avvolgere la fibra e collegarla all'adattatore

Ci sta, sempre che la 503 sulla quale andrai a montarla sarà effettivamente quella dove il tecnico di delivery arriverà con la fibra.

BonoU2

TheMarsican è la prima presa telefonica vicino l'ingresso

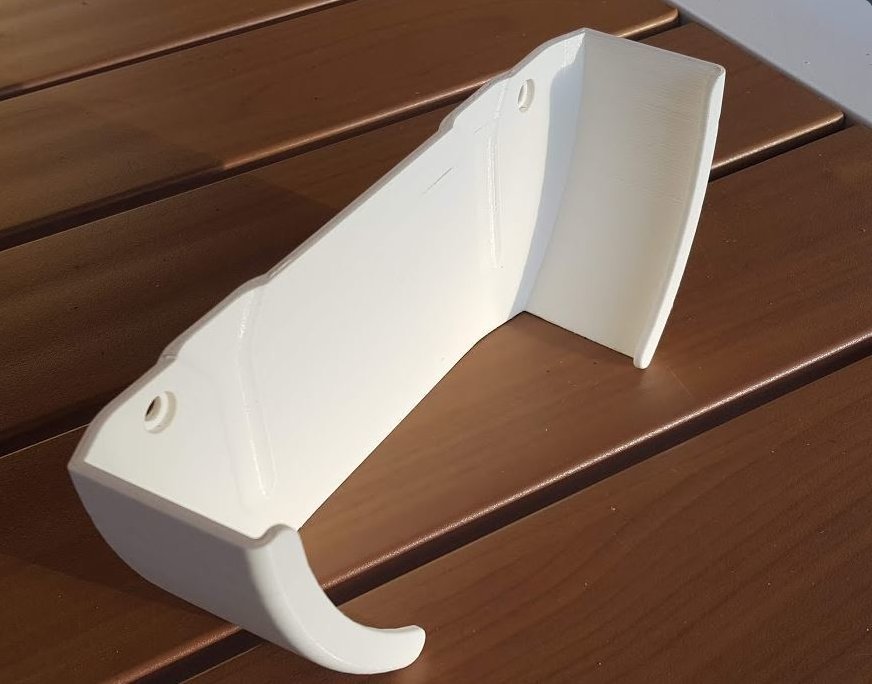

questo supporto è forato:

TheMarsican

BonoU2 questo supporto è forato

Quest'ultimo concept mi piace olto di più, quanto sara spesso? Prevedi di attaccarlo direttamente al muro a che distanza?

pattagghiu

BonoU2 staccalo dal muro qualche cm

e magari non stamparlo in pla che vista la stufetta te lo deforma sicuro 😆

ellegi71

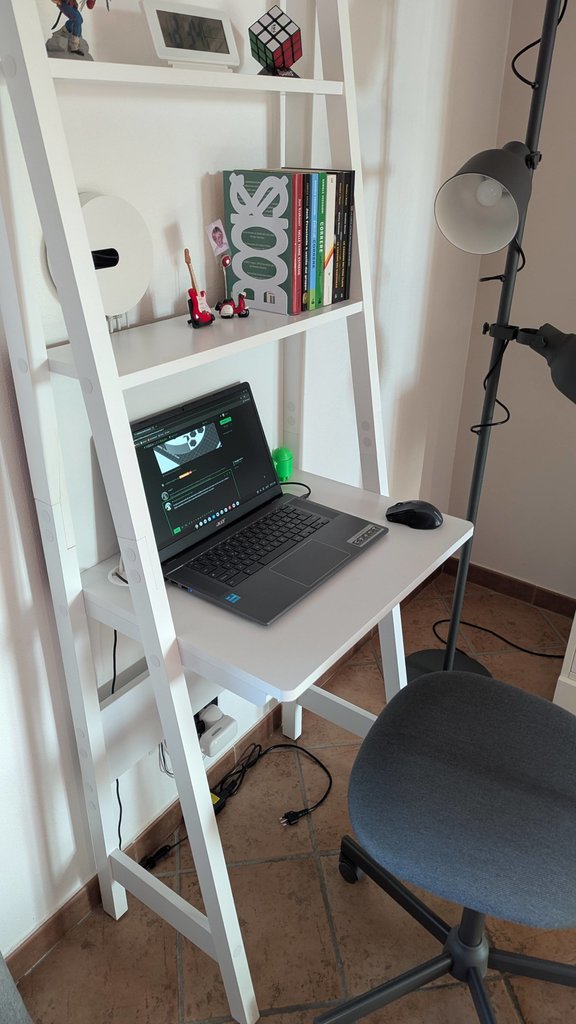

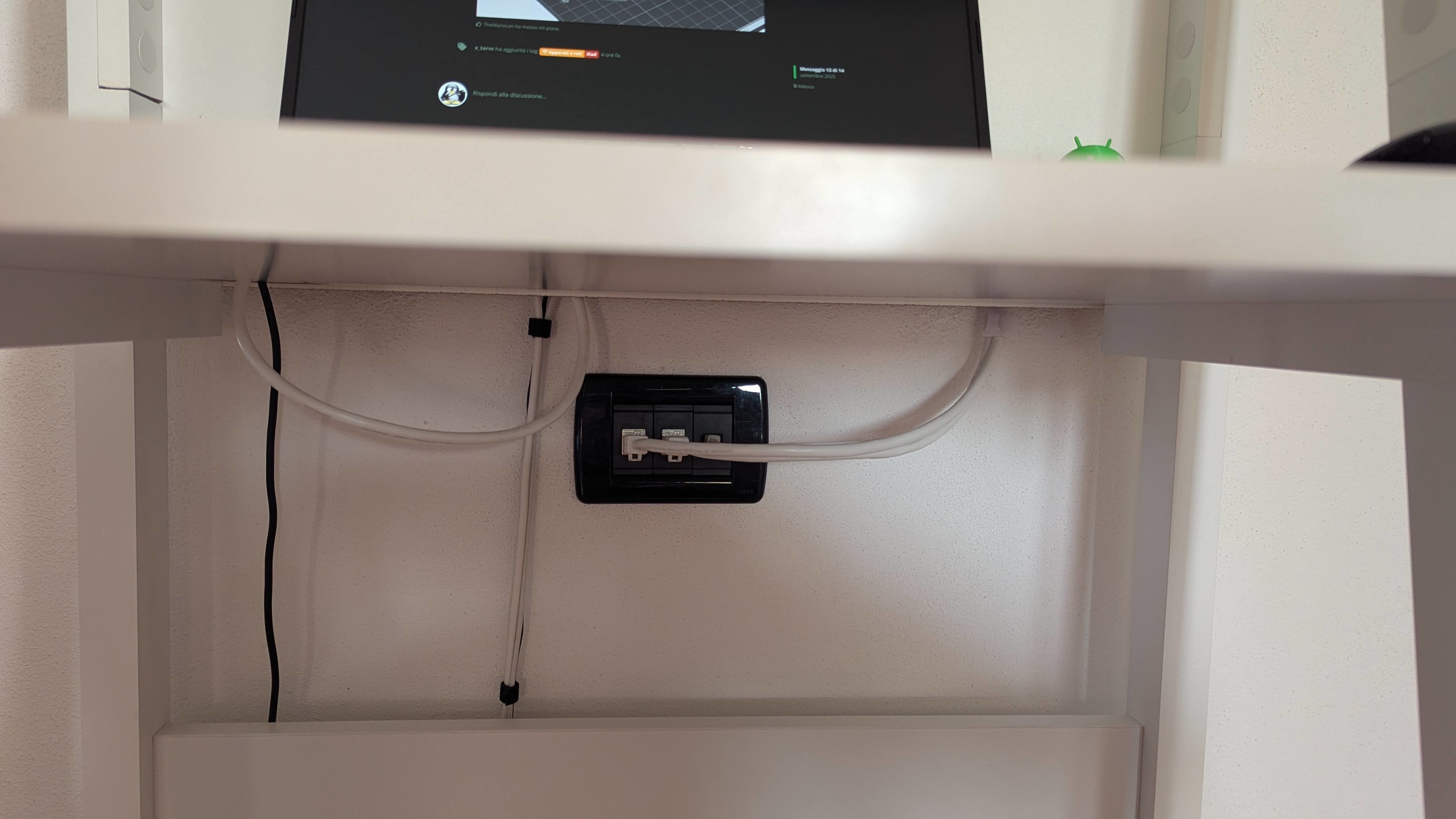

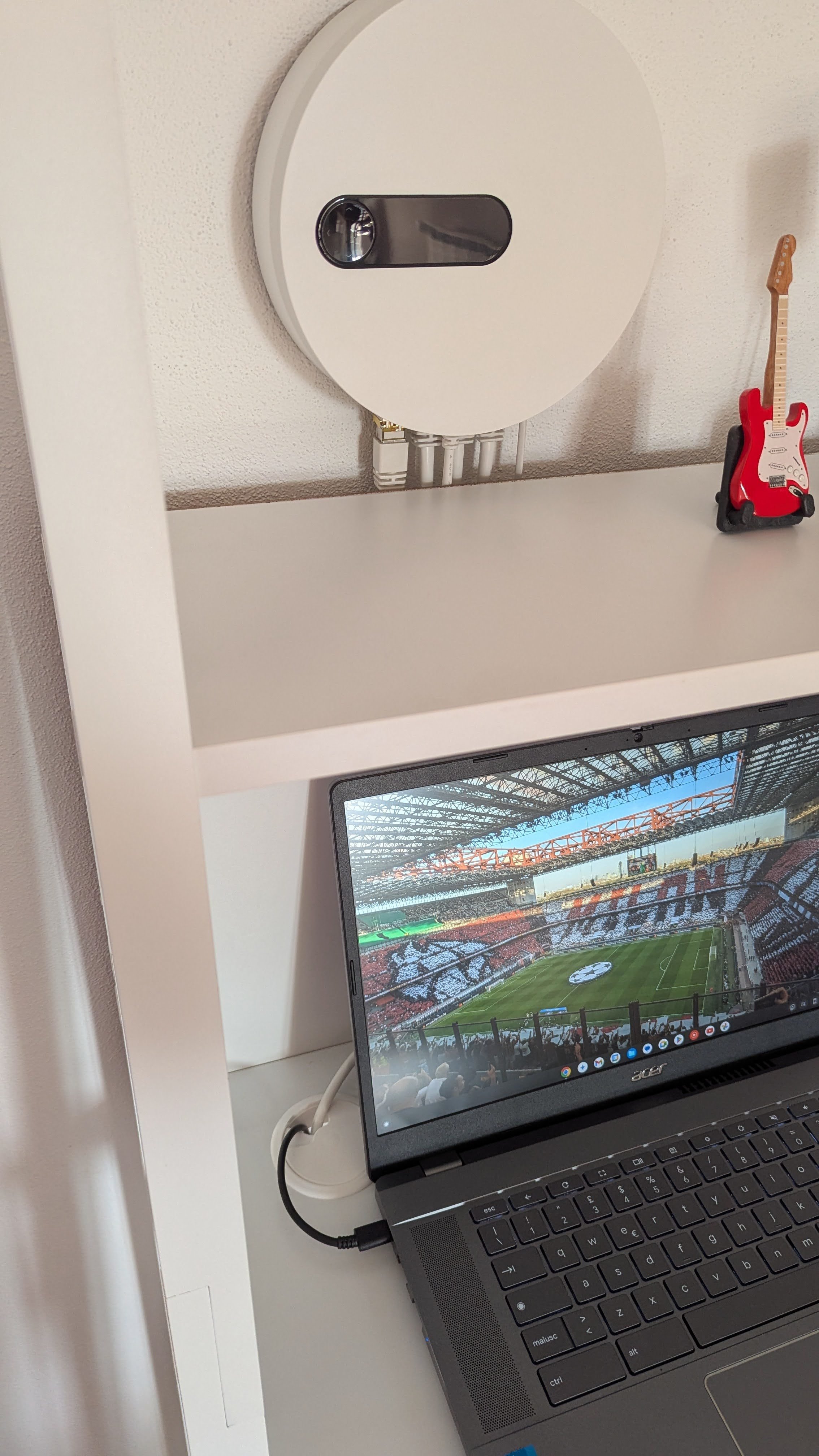

Ho fatto un lavoro simile alla tua descrizione, la iliadbox è attaccata al muro però, nel mio caso sono in GPON e l'ONT è nascosto in basso dietro al pannello bianco che maschera i cavi patch.

BonoU2

TheMarsican sicuramente farò 2 sporgenze dietro cosi ha spazio per respirare il bambino 😃

pattagghiu addirittura 😃

ellegi71 bello

pattagghiu

BonoU2 sicuramente farò 2 sporgenze dietro cosi ha spazio per respirare il bambino

secondo me ti conviene disegnare tutto il supporto perchè sennò a stamparlo butti via un botto di materiale di supporto, tanto vale farlo carino no? lascialo vuoto da tutti i lati, struttura a triangoli per evitare supporti, e poi riconduci tutto alla forma circolare. L'orientamento di stampa è giusto, hai i layer in verticale quindi non dovrebbe cedere.
confermo che pla cede con il calore della ib

ellegi71

BonoU2 bello

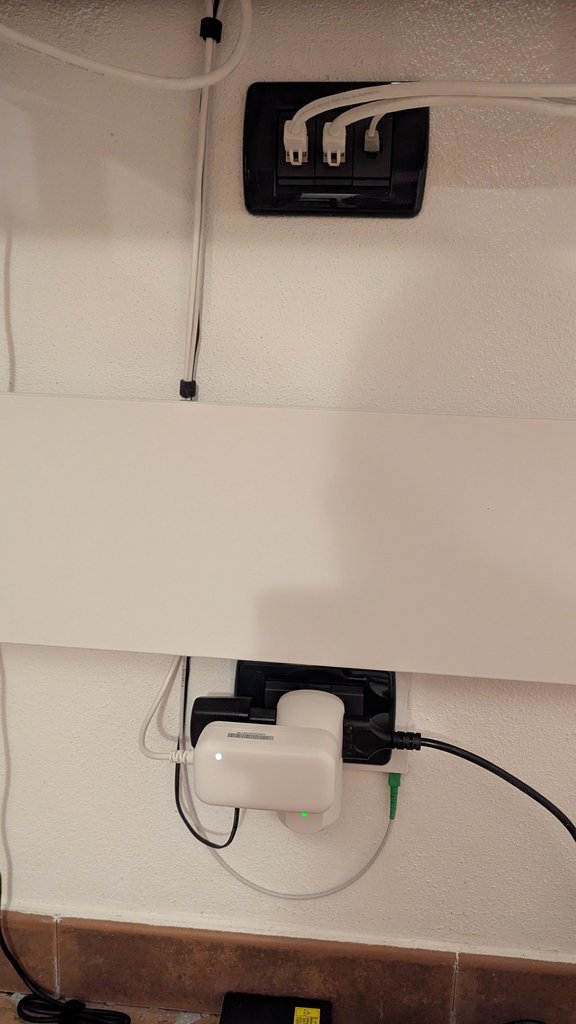

Ho dimenticato foto della EasyLink

BonoU2

ellegi71 l'easy link preso da ebay?
