Sistemazione quadro elettrico

McBar Pensavo di inserire uno scaricatore, un MT 25A generale di quadro, un differenziale puro da 25A tipo F per i condizionatori (linea portante da 4mm che serve 2 macchine 3000btu e 1 macchina 9000btu e diramazioni alle macchine da 2,5mm), un differenziale puro da 40A tipo F per la cucina che ha i carichi maggiori (lavatrice, frigo, forno, lavastoviglie, ecc...no piano induzione), un MTD tipo A da 25A con in uscita un MT da 16A per le prese e un MT da 10A per le luci.

Non colgo del tutto la logica, ma forse sono io, vediamo...

McBar un MT 25A generale di quadro

Motivo della scelta?
E' legata alla tua potenza contrattuale e hai il contatore fuori casa e lontano (tipo in cantina o all'ingresso della proprietà)?

McBar un differenziale puro da 25A tipo F per i condizionatori [...] un differenziale puro da 40A tipo F per la cucina

Se ho capito bene metteresti un diff. puro da 40A a valle di un MT da 25A, giusto?
Perchè?
Forse vuoi tenere aperta la possibilità di mettere un piano a induzione (dovendo poi cambiare solo il "generale di quadro" del punto precedente)?

Comunque sarò io ma a me non piace "terminare" con un diff. puro.
Anzi, a dirla tutta i puri non li considero proprio ultimamente.
Trovo che con solo MTD e MT si fanno quadri più semplici alla fine, senza perdere nulla in termini di sezionamento e protezione.

McBar un MTD tipo A da 25A con in uscita un MT da 16A per le prese e un MT da 10A per le luci

Parlando di fare le cose in modo più semplice, senza perdere nulla: se a monte c'è già un MT da 25A perchè non mettere un MTD da 16A per le prese e uno da 10A per le luci, così risparmi un interruttore, no?

McBar
Se hai una buona terra forse non serve lo scaricatore di sovratensione, io non l'ho mai avuto e (facendo gli scongiuri per il futuro) non nè ho mai sentito la mancanza, nè a casa mia nè in quella dei miei genitori.

McBar 1) credo sia utile un generale di quadro

Se hai il contatore fuori casa e lontano (tipo in cantina o all'ingresso della proprietà) allora è una comodità.

A casa dei miei è così (villetta con giardino, contatore vicino al cancelletto d'entrata) e avendo rimesso mano al quadro ultimamente ho scelto questo come "generale":

https://www.amazon.it/TONGOU-Contatore-Elettrica-Misurator-retroilluminato/dp/B0CLTQTB4Z/

che oltre a monitorare i consumi lo programmi dall'app o con i tasti e gli dici quando scattare: per esempio oggi lo imposti a 25A, ma domani cambi contratto e lo imposti a 32A, senza sostituirlo. Una bella comodità...

(se scegli questa strada quando lo "programmi" considera che adesso puoi consumare fino al 27% in più del tuo contratto per 3 ore...)

A valle di questo contatore smart ho poi messo solo MTD e MT, come ho già detto.

McBar 2) il 40A infatti suonava strano anche a me, quindi 2 F da 25A seguiti da 2 MT da 25A

A parte che ti ho consigliato i MTD proprio per avere meno interruttori e tuttavia insisti a separarli, ma la domanda importante (che dovevo già farti prima a dire il vero) è: che cavi e che prese colleghi a questi MT(D) da 25A?

Manca qualcosa.

Per il clima può andare bene, dipende da come è installato e con che cavi, ma le prese della cucina (parlavi di frigorifero) vogliono una protezione da 16A, no?

Rischi addirittura un incendio se ne metti una da 25A e basta, sono cose serie.

McBar

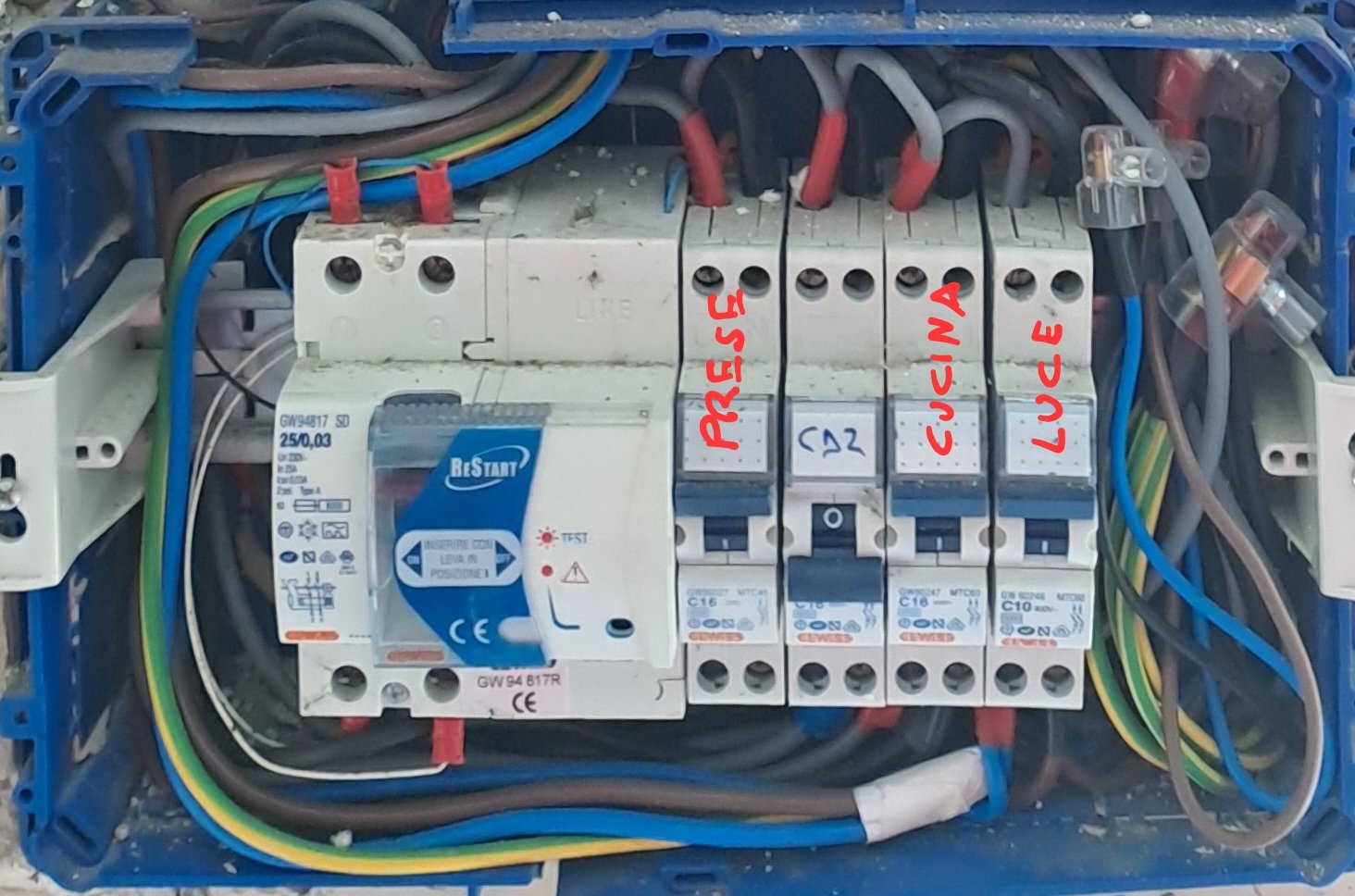

Scusa, ma perchè non tieni i 4 MT (quelli "piccoli" a destra, che mi sembrano correttamente proporzionati e abbastanza moderni) e non cambi solo il MTD, che adesso è un tipo A, con un tipo F***?

C'è qualche motivo per cui vorresti fare altri cambiamenti?

***con queste caratteristiche: sempre da 25A se è adatto alla tua potenza contrattuale (sennò vedi tu), 4,5kA come potere di interruzione possono bastare perché hai messo a protezione del montante un MT con potere 6kA, soglia 30mA (non 300mA, mi raccomando).

La protezione montante con quel MT è corretta e va benissimo anche ri-ammodernare

Io ribadisco il consiglio di lasciare lo schema attuale ma mettendo un MTD classe F (vedi mio post precedente per le caratteristiche) e 4 nuovi MT dello stesso taglio di quelli attuali.

Certo, resterebbe un impianto un po' poco sezionato per gli standard moderni, ma con poco lavoro (il nuovo montante con MT a protezione che hai già fatto e, appunto, i nuovi interruttori) dal lato sicurezza migliori più che abbastanza e puoi dormire tranquillo (se il resto dell'impianto è ok ).

McBar ho semplicemente sostituito i due FS17 da 4mm con quelli da 6, sono meno di 7 metri in un corrugato dove non passa altro

Mmm, corrugato "normale", non doppia parete, giusto?
Temo che non sia considerato un isolante, quindi non hai il doppio isolamento previsto per i montanti.

Invece no

McBar ho semplicemente sostituito i due FS17 da 4mm con quelli da 6, sono meno di 7 metri in un corrugato dove non passa altro

In giardino? Oppure il contatore è in casa?

rikyxxx no non fare confusione. Un corrugato singolo fa da doppio isolamento, il problema è se il montante è in giardino

McBar mi faresti un grosso favore, e magari anche dove conviene comprarli

Boh di solito compro la roba abb su portalelttrico/stockelettrico, ma ci sono altri siti.

Dimmi se li vuoi da 1 o da due moduli e se la lista dei miei suggerimenti va bene.

McBar puoi aiutarmi anche in questo?

Tu devi avere un cavo di terra che arriva dal picchetto al quadro elettrico, li passa per lo scaricatore e poi torna indietro in tutte le scatole, non è necessario che sia una tubazione dedicata, basta che il flusso sia corretto. La dimensione deve essere di almeno 6mmq nelle aree interne e 16 mmq in esterna, non serve un cavo doppio isolamento.

simonebortolin Un corrugato singolo fa da doppio isolamento

Ok, allora ritiro quanto detto.
Però non mi piace la cosa, il corrugato si può danneggiare facilmente.

Io ho messo un FG16OR16 (come montante) dentro il corrugato e lo rifarei.
