Banana Pi R3 Mini & Fibocom FM350 (5G)

SuperKali · 2025-01-07T14:56:28+00:00

Ciao a tutti, Voglio condividere con voi l'ultimo viaggio intrapreso con il Banana Pi R3 Mini, un dispositivo che mi aveva fatto scoprire tempo fa @stich86,...

SuperKali

dong

I have tried both the firmware you provided and a fork based on immortalwrt-2410, tried both, after a while the xhci controller crashes, so I confirm that it is a bug of theirs

dong

SuperKali Now I feel relieved; I was worried the module was broken.

saforever

Salve

Ho finalmente aggiornato il modem alla versione 24.02.
root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTMCFWVER
AT+GTMCFWVER
81600.0000.00.29.24.02
OK
Il modem pero' ancora non si collega.

[ 27.192830] usb 2-1: new SuperSpeed USB device number 2 using xhci-mtk
[ 27.228912] rndis_host 2-1:1.0 eth2: register 'rndis_host' at usb-11200000.usb-1, RNDIS device, 00:00:11:12:13:14
[ 27.239952] option 2-1:1.2: GSM modem (1-port) converter detected
[ 27.246268] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB0
[ 27.253599] option 2-1:1.3: GSM modem (1-port) converter detected
[ 27.260007] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB1
[ 27.267353] option 2-1:1.4: GSM modem (1-port) converter detected
[ 27.273728] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB2
[ 27.281551] option 2-1:1.6: GSM modem (1-port) converter detected
[ 27.287941] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB3
[ 27.295353] option 2-1:1.7: GSM modem (1-port) converter detected
[ 27.301732] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB4
[ 27.309120] option 2-1:1.8: GSM modem (1-port) converter detected
[ 27.315507] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB5
[ 27.322881] option 2-1:1.9: GSM modem (1-port) converter detected
[ 27.329210] usb 2-1: GSM modem (1-port) converter now attached to ttyUSB6
[ 106.179620] br-lan: port 3(phy1-ap0) entered blocking state
[ 106.185210] br-lan: port 3(phy1-ap0) entered forwarding state
[ 216.429651] phy0-sta0: authenticate with da:05:a1:6c:a1:24 (local address=02:0c:43:26:60:00)
[ 216.438101] phy0-sta0: send auth to da:05:a1:6c:a1:24 (try 1/3)
[ 216.474928] phy0-sta0: authenticate with da:05:a1:6c:a1:24 (local address=02:0c:43:26:60:00)
[ 216.483381] phy0-sta0: send auth to da:05:a1:6c:a1:24 (try 1/3)
[ 216.495816] phy0-sta0: authenticated
[ 216.502754] phy0-sta0: associate with da:05:a1:6c:a1:24 (try 1/3)
[ 216.538812] phy0-sta0: RX AssocResp from da:05:a1:6c:a1:24 (capab=0x1431 status=0 aid=1)
[ 216.556682] phy0-sta0: associated
[ 216.623112] phy0-sta0: Limiting TX power to 20 (20 - 0) dBm as advertised by da:05:a1:6c:a1:24
[ 216.799318] br-lan: port 2(phy0-ap0) entered blocking state
[ 216.804911] br-lan: port 2(phy0-ap0) entered forwarding state
[ 483.255970] phy0-sta0: deauthenticating from da:05:a1:6c:a1:24 by local choice (Reason: 3=DEAUTH_LEAVING)
[ 483.791019] mt798x-wmac 18000000.wifi phy0-ap0: left allmulticast mode
[ 483.797569] mt798x-wmac 18000000.wifi phy0-ap0: left promiscuous mode
[ 483.804087] br-lan: port 2(phy0-ap0) entered disabled state
[ 484.130240] br-lan: port 2(phy0-ap0) entered blocking state
[ 484.135867] br-lan: port 2(phy0-ap0) entered disabled state
[ 484.141479] mt798x-wmac 18000000.wifi phy0-ap0: entered allmulticast mode
[ 484.148559] mt798x-wmac 18000000.wifi phy0-ap0: entered promiscuous mode
[ 484.155521] br-lan: port 2(phy0-ap0) entered blocking state
[ 484.161090] br-lan: port 2(phy0-ap0) entered forwarding state
[ 484.275051] br-lan: port 2(phy0-ap0) entered disabled state
[ 484.292190] br-lan: port 2(phy0-ap0) entered blocking state
[ 484.297768] br-lan: port 2(phy0-ap0) entered forwarding state

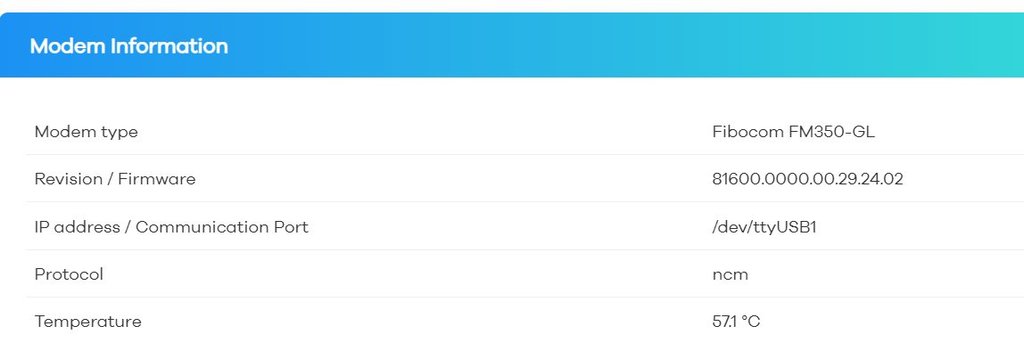

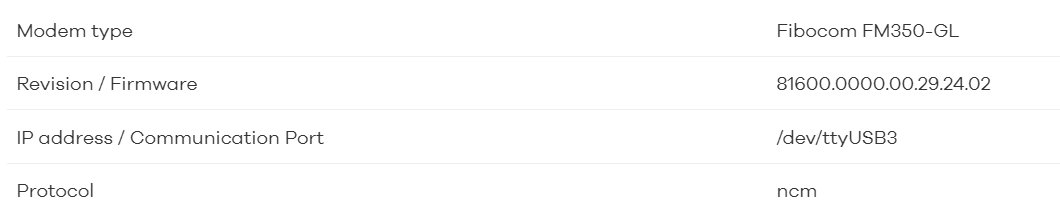

Se vado sotto il menu del modem il protocollo e' ncm. E' corretto ?

SuperKali

saforever Il modem pero' ancora non si collega.

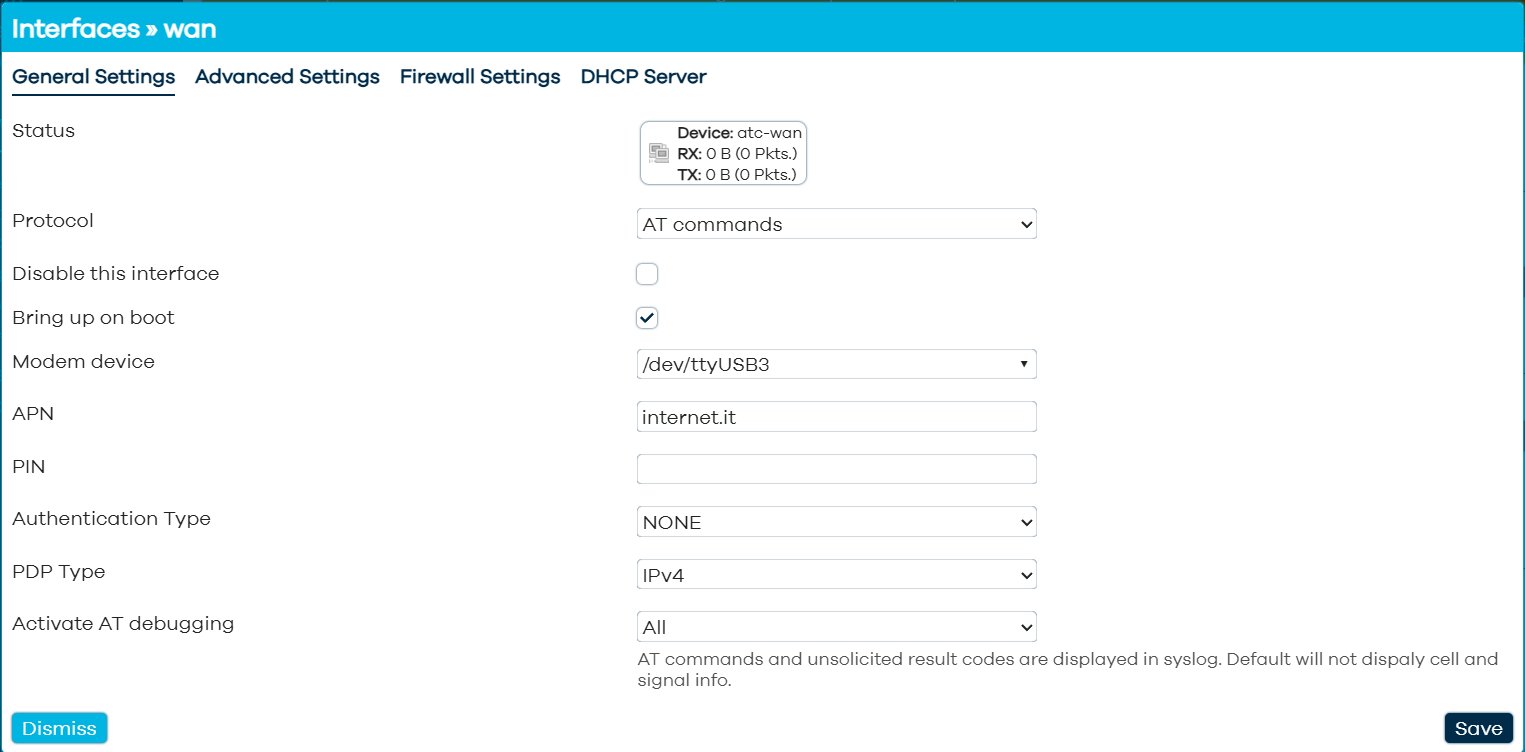

Oddio che ho visto 😳, perchè hai creato l'interfaccia wwan se già esiste l'interfaccia corretta? devi modificare wan e mettere l'apn li dentro.

Il protocollo è AT commands.

Altra cosa, devi impostare la ttyUSB1 su 3ginfo e lasciare ttyusb3 sulla interfaccia.

saforever

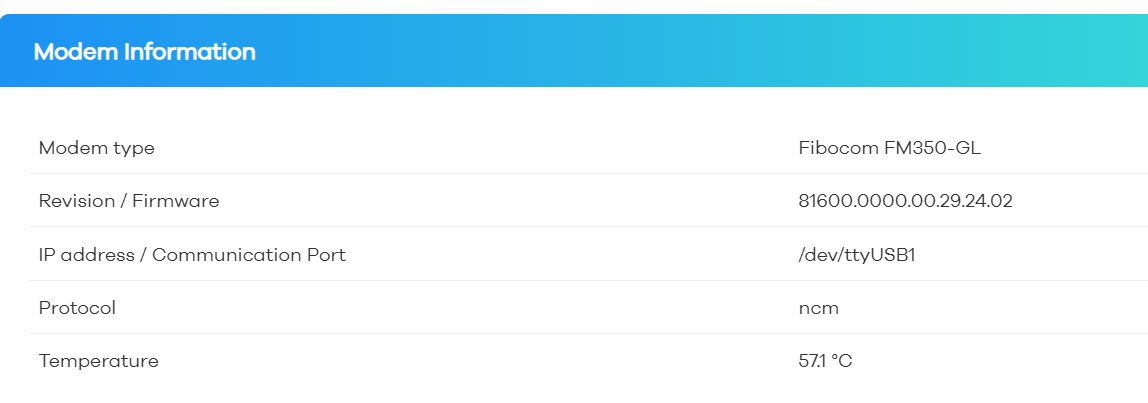

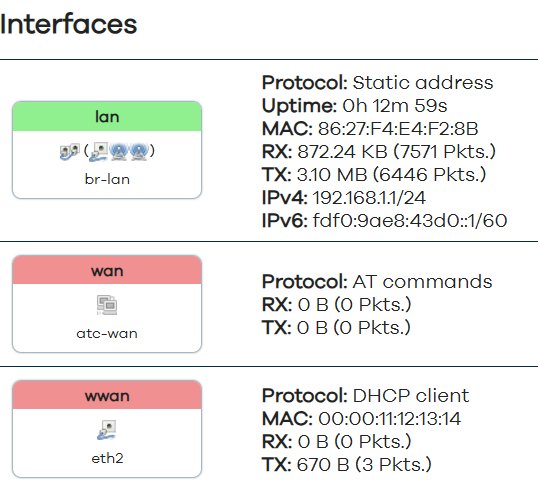

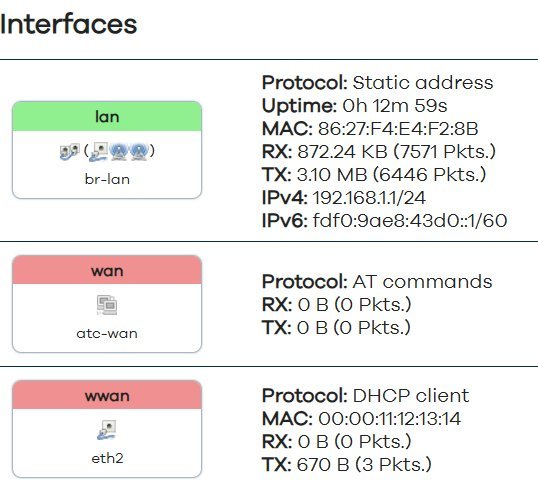

Avevo creato una WWAN come client per connettersi ad un AP, perche avevo bisogno di internet. Ora l'ho cancellata a scanso di dubbi:

Ho modificato la porta su 3ginfo

Ho attivato il debug sull'interfaccia ATC
ue Apr 22 16:57:58 2025 daemon.notice netifd: wan (20838): Initiate modem with interface eth2
Tue Apr 22 16:58:01 2025 daemon.notice netifd: wan (20838): SIMcard ready
Tue Apr 22 16:58:03 2025 daemon.notice netifd: wan (20838): Fibocom Wireless Inc.
Tue Apr 22 16:58:03 2025 daemon.notice netifd: wan (20838): FM350-GL
Tue Apr 22 16:58:03 2025 daemon.notice netifd: wan (20838): 81600.0000.00.29.24.02
Tue Apr 22 16:58:03 2025 daemon.notice netifd: wan (20838): Configure modem
Tue Apr 22 16:58:13 2025 daemon.notice netifd: wan (20838): Activate modem
Tue Apr 22 17:35:49 2025 daemon.notice netifd: wan (20838): +CREG: 2,"FFFF","00FFFFFFF",0
Tue Apr 22 17:36:08 2025 daemon.notice netifd: wan (20838): +CREG: 0,"FFFF","00FFFFFFF",0
Tue Apr 22 17:42:34 2025 daemon.notice netifd: wan (20838): +CREG: 2,"FFFF","00FFFFFFF",0
Tue Apr 22 17:42:54 2025 daemon.notice netifd: wan (20838): +CREG: 0,"FFFF","00FFFFFFF",0
Tue Apr 22 17:49:20 2025 daemon.notice netifd: wan (20838): +CREG: 2,"FFFF","00FFFFFFF",0
Tue Apr 22 17:49:39 2025 daemon.notice netifd: wan (20838): +CREG: 0,"FFFF","00FFFFFFF",0
AAA Apr 22 17:51:50 2025 daemon.notice netifd: wan (20838): A

E' possibile che il modem abbia bisogno delle antenne collegate ? Io non ho ancora collegato i pigtail... (ho comprato il formato sbagliato)

SuperKali

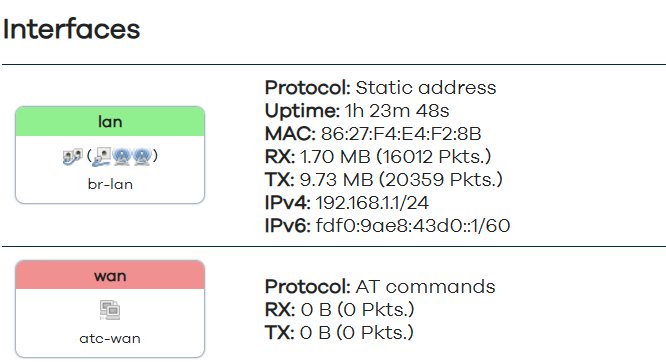

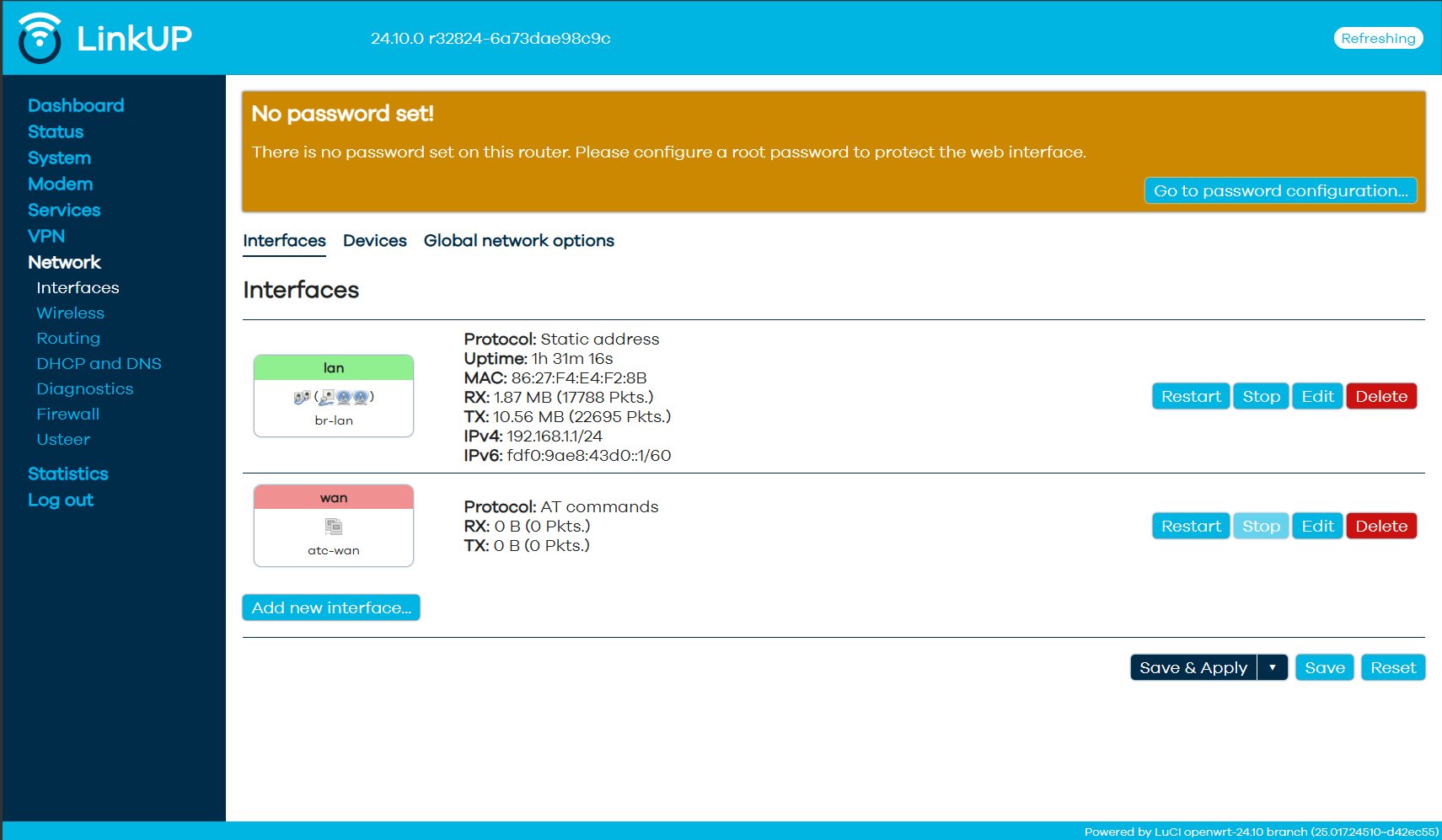

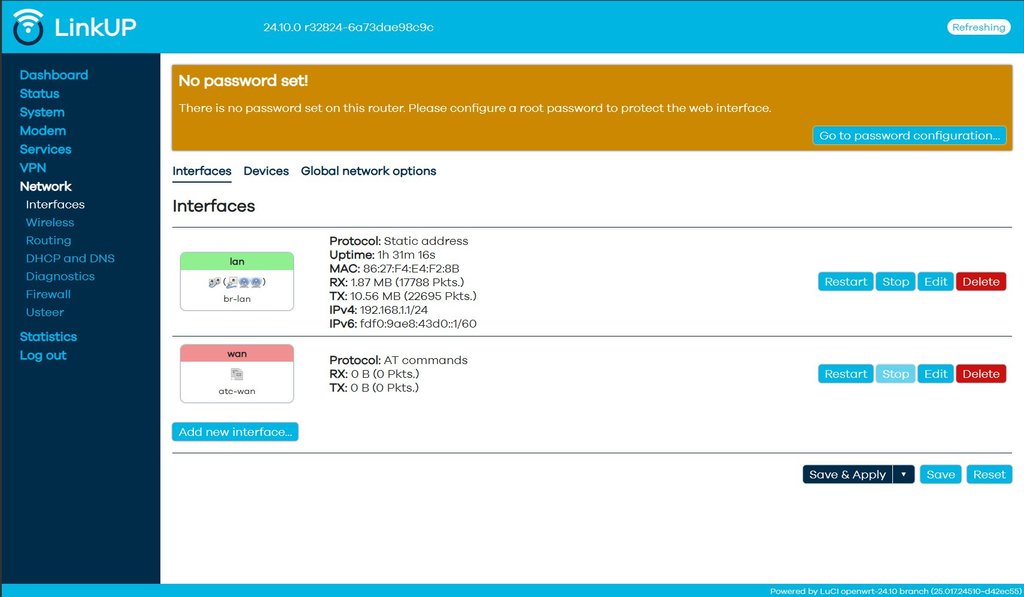

saforever mi mandi uno screenshot completo della interfaccia?

saforever

SuperKali

saforever

Ti chiedo di eseguire i seguenti comandi AT:

AT+GTFCCLOCKMODE?;+GTFCCLOCKSTATE?;+GTFCCEFFSTATUS?

AT+GTDUALSIM?
AT+SIMTYPE?

ti chiedo di inoltrarmi l'output del contenuto che ti darà a schermo.

saforever

root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTFCCLOCKMODE?
AT+GTFCCLOCKMODE?
+GTFCCLOCKMODE: 0
OK
root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTFCCLOCKSTATE?
AT+GTFCCLOCKSTATE?
+GTFCCLOCKSTATE: 0
OK
root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTFCCEFFSTATUS?
AT+GTFCCEFFSTATUS?
+GTFCCEFFSTATUS: 0,1
OK
root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTDUALSIM?
AT+GTDUALSIM?
+GTDUALSIM : 0, "SUB1", "NO SERVICE"
OK
root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+SIMTYPE?
AT+SIMTYPE?
+SIMTYPE: 0
OK

SuperKali

saforever Sembrerebbe che non sia del tutto sbloccato, pero vorrei esserne certo, scrivimi su Telegram @SuperKali che vediamo con anydesk

in alternativa fai il seguente comando AT+GTESIMCFG? e forniscimi l'output

saforever

root@LinkUP:~# sms_tool -D -d /dev/ttyUSB3 at AT+GTESIMCFG?
AT+GTESIMCFG?
+GTESIMCFG: 0,0,0
OK

Mi sembra che non si connetta alla rete. Potrebbe essere che mancando i cavi e le antenne al modem non riesca a registrarsi all rete GSM ? Tu hai mai provato senza pigtails al modem ?

SuperKali

saforever Mi sembra che non si connetta alla rete. Potrebbe essere che mancando i cavi e le antenne al modem non riesca a registrarsi all rete GSM ? Tu hai mai provato senza pigtails al modem ?

Aspetta te non hai collegato gli IPEX4 al modem + i connettori SMA con delle antenne?

saforever +GTESIMCFG: 0,0,0

Comunque no, è sbloccato, pensavo fosse bloccato con FCC.

saforever Potrebbe essere che mancando i cavi e le antenne al modem non riesca a registrarsi all rete GSM ?

Ti consiglio di fare queste prove con i connettori inseriti perchè rischi di friggere la parte radio accendendo il modem con la sim inserita.. essendo che tenta di connettersi.

saforever

No, la scheda non ha nessuna antenna adesso. La parte WIFI e' disabilitata. Voglio prima far funzionare il modem, poi mi occupo del resto.

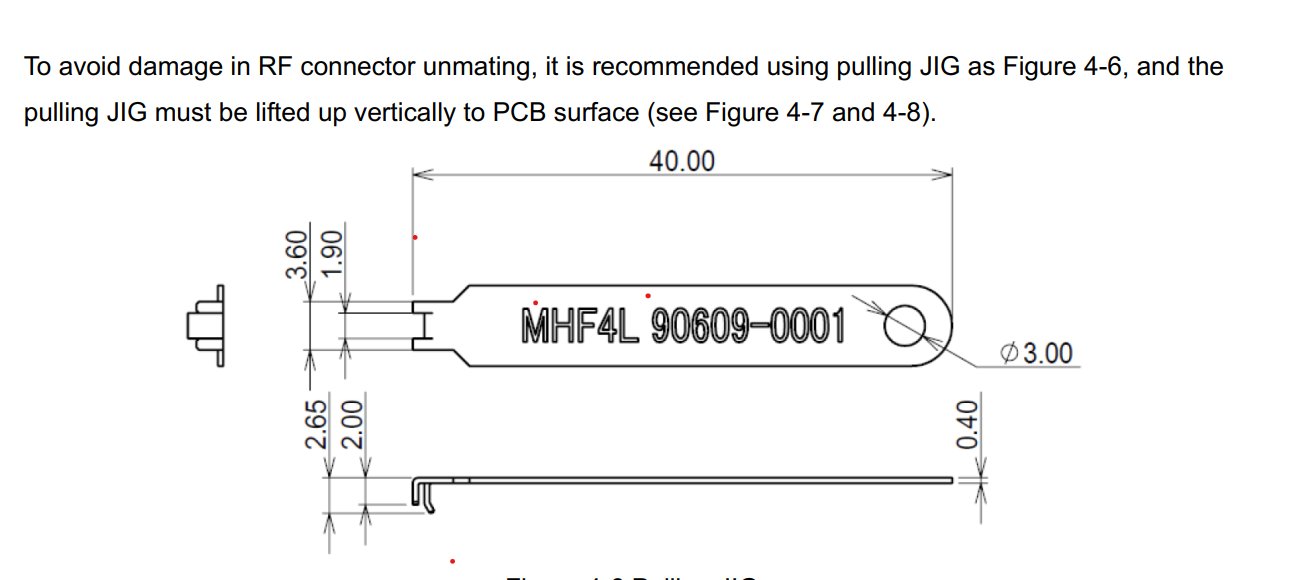

Allora mi procuro i pigtail corretti. Dal manuale delle istruzioni mi sembra che per il modem ci vogliano connettori MHF4L, giusto ?

SuperKali

saforever istruzioni mi sembra che per il modem ci vogliano connettori MHF4L, giusto ?

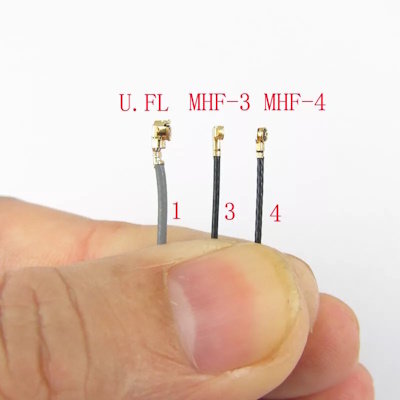

Si ci vogliono IPEX4 to SMA o RPSMA

saforever

Quello che intendo io e' che i connettori del modem mi sembrano diversi da quelli WIFI della bpi r3. Mi sembrano piu' piccoli, o mi sbaglio ?

I connettori della scheda sono IPEX4 mentre quelli del modem sono MHF4L

SuperKali

saforever Quello che intendo io e' che i connettori del modem mi sembrano diversi da quelli WIFI della bpi r3. Mi sembrano piu' piccoli, o mi sbaglio ?

Si ma ti ho detto che sono IPEX4 to RPSMA:

https://it.aliexpress.com/item/1005001386708970.html?spm=a2g0o.order_list.order_list_main.33.40423696ZRdba9&gatewayAdapt=glo2ita

saforever

ok grazie, ho capito

SuperKali

Buongiorno a tutti,

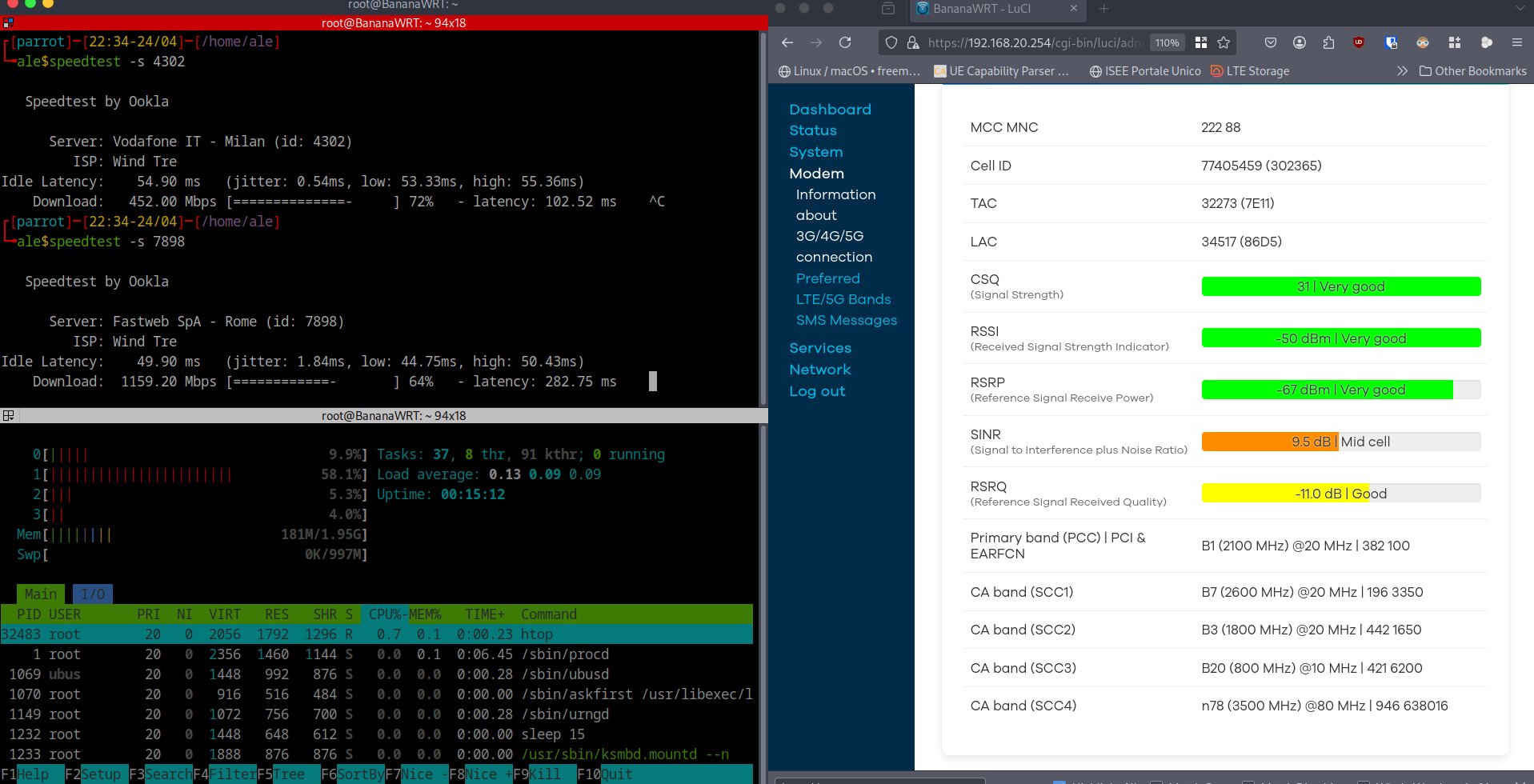

Recentemente ho sperimentato una versione di ImmortalWRT con i driver proprietari MTK (Mediatek), che permettono di abilitare l'hardware NAT su periferiche esterne grazie ad alcune modifiche al codice. Ieri, insieme a @Sam-120MHz-n78-Wind-when, abbiamo sottoposto a stress test il Banana PI R3 Mini equipaggiato con modem Fibocom FM350 utilizzando questo firmware, ottenendo risultati davvero notevoli:

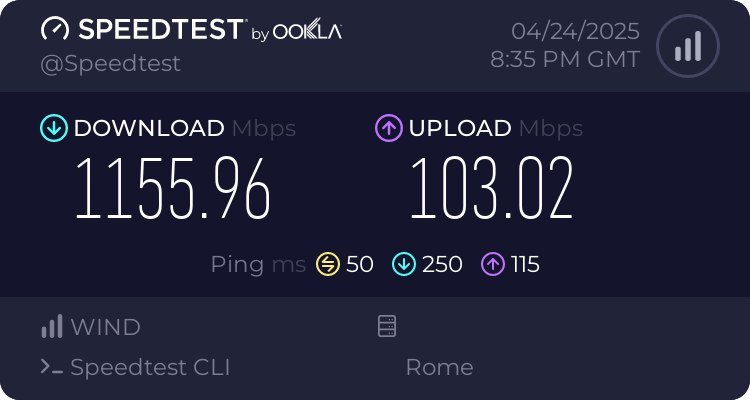

Speedtest con il massimo throughput ottenuto dalla BTS (https://www.speedtest.net/result/c/46773049-0a0d-4561-b45a-74f1aaa2cb99)

N.B. La BTS potrebbe offrire prestazioni superiori, ma in questo caso il limite è rappresentato dal modem Fibocom, che sta raggiungendo il suo massimo potenziale.

Purtroppo il firmware non è ancora pronto all'uso, presentando diversi bug da risolvere. Non riuscendo a procedere da solo, chiedo supporto a chi ha esperienza nello sviluppo di kernel per contribuire alla risoluzione di questi problemi.

Il firmware si basa su un kernel più vecchio (5.4) rispetto al mainline ImmortalWRT/OpenWRT, probabilmente per questioni di compatibilità con i driver proprietari.

Ho effettuato un fork del progetto sul mio GitHub dove potete trovare tutti i dettagli - basta cercarlo!

Grazie per l'attenzione.

saforever

Ciao ti volevo far sapere che collegati i connettori IPEX4 al modem e all'antenna logaritmica, tutto funziona perfettamente, Grazie ancora per l'aiuto

SuperKali

saforever Perfetto, quando vuoi condividi qualche test con noi 🙂
