mi serve un armadio rack?

DarkJedi · 2024-12-18T10:48:59+00:00

sto valutando un armadio rack, lo metterei a pavimento. l'armadio rack servirebbe per mantenere questi prodotti: router omada er7412-m2 oc300 switch 8 porte...

DarkJedi

mark129 ho calcolato 4U in caso avessi poi comprato un ups da tower (quelli per pc). perchè immagino che ups da rack costano e non poco. per il calore mi sono fatto dare indicazioni da chatgpt che mi suggeriva praticamente che su ogni hardware di lasciare lo spazio vuoto in alto.

mark129

DarkJedi in caso avessi poi comprato un ups da tower

Nel caso, lo metti sul "tetto", assieme allo switch da 8 porte.

DarkJedi perchè immagino che ups da rack costano e non poco

Eh, dipende tutto dal "non poco": i CyberPower 1U "piccoli" (600-1000VA) o gli FSP che mi pare occhieggiassero dal rack di mircolino, non sono costosissimi (ma non costano manco 100 euro).

DarkJedi suggeriva praticamente che su ogni hardware di lasciare lo spazio vuoto in alto

Magari in datacenter, si...

DarkJedi

mark129 avevo specificato (a chatgpt) che era per uso "domestico avanzato" e fornito i brand e modelli di ogni hardware, ma capisco che fa un sacco di errori.
per ups mi sembra minimo un 1000VA

mark129 Nel caso, lo metti sul "tetto", assieme allo switch da 8 porte.

in alto (scoperto) non voglio metterci praticamente nulla vivendo con animali con pelo

mark129

DarkJedi mi sembra minimo un 1000VA

Sicuro? A naso direi che stai "sovrabbondando", sono (solo) apparati di rete...

DarkJedi

mark129 Sicuro? A naso direi che stai "sovrabbondando", sono (solo) apparati di rete...

chatgpt cit. "Raccomandazione UPS
Un UPS con capacità di almeno 500 VA o superiore sarebbe una scelta prudente. Modelli comuni nella fascia 500-1000 VA garantirebbero anche un'autonomia maggiore e spazio per futuri upgrade."

facendo adesso ma 2 giorni fa diceva che era meglio 1000va per avere tutti i dispositivi funzionanti in caso di blackout per un autonomia di 20 minuti circa.

mark129

DarkJedi chatgpt

Scusa ma chatgpt non capisce un ca220, cerca di renderti più autonomo. 😉

Wuillyc2

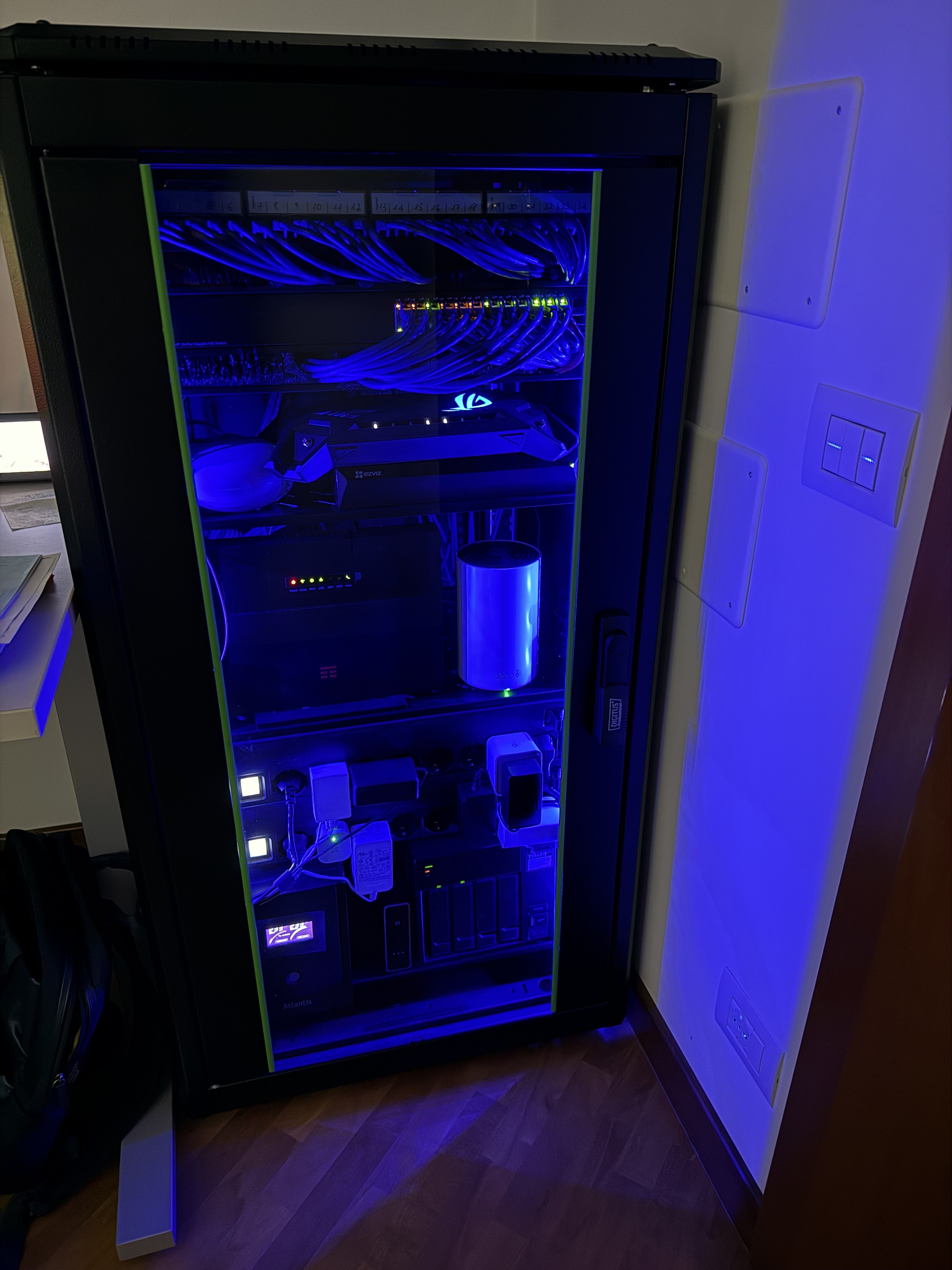

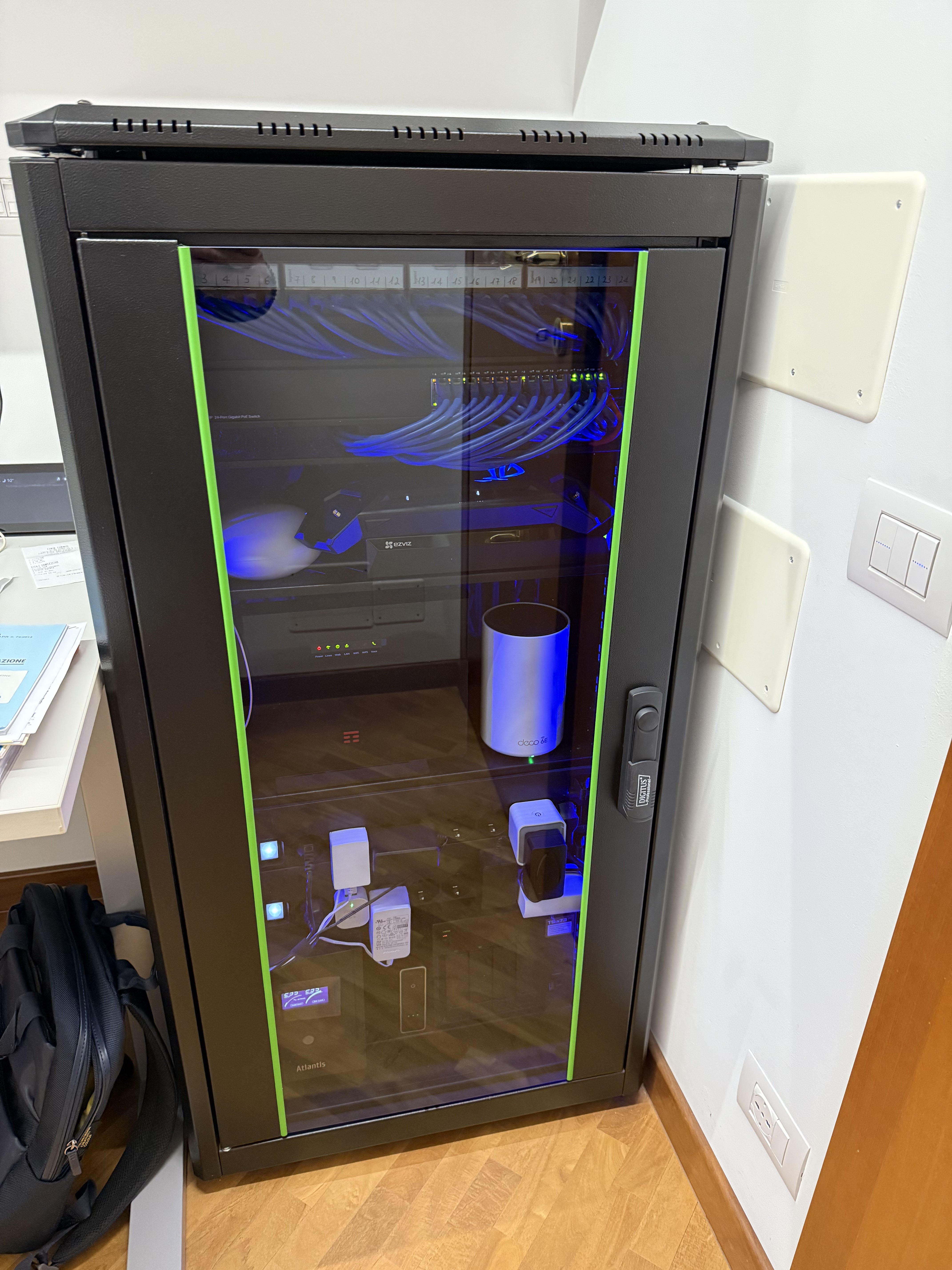

Se ti può essere utile io ho questo armadio rack qui, ogni mese lo pulisco internamento per una questione di abitudine e deformazione professionale, ma abitando in città difficilmente si sporca in poco tempo.

DarkJedi

Wuillyc2 molto bello, puoi dirmi qualcosa in piu?
modello, n unita

Lorenzo1635

Premi per mostrare Premi per nascondere

Wuillyc2 !<

😍

DerAdler

DarkJedi

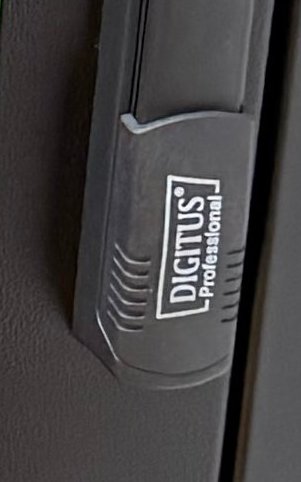

indizio 😆

_SCtefanOM4_

DarkJedi è un Digitus Professional serie Unique 22RUs https://amzn.eu/d/07oY4EW

Normalmente costicchia...forse un pelo troppo ma nella normalità non è un prodotto destinato a privati (Professional) quindi costa...e soprattutto su Amazon non è il posto giusto per prenderli...almeno questi più grandi

Ah consiglio personale, non utilizzare GPTs per fare cose del genere non è il loro uso, oltre che per un consiglio di qualche marchio, fa un sacco di errori su cose così specifiche (salvo tu non abbia abbonamenti avanzati)...sennò non ha senso che scrivi qui...se mi ricapitoli i punti chiave di ciò che ti serve ti do una mano passo passo...ho seguito la discussione ma vorrei che mi aggiornassi tu su cosa ti serve! 🙂

DarkJedi

_SCtefanOM4_ non ho abbonamenti su GPT, lo utilizzavo solo per non fare una miriadi di domande, magari idiote qui e non solo.

allora, provo a fare un riassunto ma potrebbe essere lungo.

Cerco un armadio rack che:

come misure sia massimo (non oltre) 600mm - 60cm di larghezza e profondità, questo perchè viene inserito in uno spazio specifico nel muro (ho messo le foto).
possa stare sia sul pavimento, scrivania che al muro (ma al muro era per 9U se sale a 16U-20U non credo che abbia senso al muro) in ottica futura anche di un trasferimento in un altra casa.
possibilità di mettere ruote per spostarlo e pulire piu facilmente (e anche per una veloce manutenzione/aggiornamento) e ventole per dissipare il calore creato.
passaggio dei cavi dal alto e/o basso in modo ottimale
qualcosa che dia una mano per il cablaggio cavi interno
meglio se apertura con vetro (non tutto in vetro) e quindi non aperto, avendo animali in casa i peli volano sopratutto in quella zona "trafficata".. gli animali potrebbero perfino salirci sopra se è "piccolo".
unita di vero utilizzo:
ventole
router er7412-m2
oc300
nvr + barebone pc (pfsense) 4 porte
patch panel 8 porte (poe)
switch 8 porte poe
nvidia jetson orin nano
ciabatta
ups

Totale 10U se tutto attaccato

che sarebbe diventato minimo 14U fino a oggi pomeriggio prima del intervento di mark129 e che quindi era 16U

ventole
spazio vuoto per il calore
router er7412-m2
oc300
tray (nvr + barebone pc (pfsense) 4 porte)
spazio vuoto per il calore
patch panel 8 porte (poe)
switch 8 porte poe SG3210XHP-M2
spazio vuoto per il calore
tray (nvidia jetson orin nano)
ciabatta
spazio vuoto per il calore
ups

con 16U avrei anche manovra di inserire uno switch 24 porte e patch panel 24 porte in caso dovessi spostare anche lo switch dello studio (se dovessi cambiare casa).. ma avrei tutto attaccato.

DerAdler guardavo le luci io ahahahahah

ps: sono finito per guardare digitus che come stile non mi dispiace poichè sembra avere tutto, ma alla fine per il carico massimo sono finito in quello da 100Kg. mi piace il fatto che la porta d'avanti non è tutta in vetro..

edit: non ho messo l access point EAP772 perchè rimane fuori dal rack

DerAdler

_SCtefanOM4_ magari, per spendere qualcosa in meno, l'OP si può orientare anche sulla linea SoHo da muro da 16 unità (esteticamente quasi identico), che si può tranquillamente appoggiare anche a terra (magari mettendoci sotto 4 feltrini oppure, se prevede di spostarlo spesso, acquistando anche il kit di ruote).
Per esempio il 16 Unità DN1916UB è 820x600x450mm oppure il DN1916U66B è 820x600x600mm (Unique) che secondo me dovrebbe bastare per l'OP. Da segnalare che normalmente quelli meno profondi (450mm) NON hanno le staffe di montaggio rack posteriori, cosa di cui tenere conto soprattutto se si vogliono mettere apparati (o ripiani) pesanti che necessitano del doppio ancoraggio.
Per completezza aggiungo che le staffe posteriori si possono anche aggiungere, ma spesso il costo delle stesse ha poco senso e conviene acquistare direttamente un armadio che già le prevede.

DerAdler

DarkJedi meglio che stai almeno su un 16U... l'appetito vien mangiando 😁
Segui i consigli di @_SCtefanOM4_ e anche quanto scritto nell'altro post.

DerAdler

DarkJedi no, scusa ho sbagliato a taggare 😅 chiaramente intendevo @_SCtefanOM4_

DarkJedi ps: sono finito per guardare digitus che come stile non mi dispiace poichè sembra avere tutto ma alla fine per il carico massimo sono finito in quello da 100Kg.

Come scrivevo prima, il limite di peso dipende anche dalla possibilità di ancorare pure posteriormente l'apparato/ripiano. I ripiani che si ancorano solo anteriormente tendono a flettersi all'indietro quando ci appoggi sopra del peso (quindi la portata è piuttosto limitata).
Idem gli apparati più profondi o pesanti prevedono slitte/ancoraggi anche posteriori. A tal proposito tieni conto della questione profondità, perché p.e. un armadio profondo 600mm normalmente permette di inserire ripiani/apparati profondi max 450mm (verifica sempre le specifiche).
Quindi tieni conto della profondità effettiva (ammessa dall'armadio) quando dimensionerai/acquisterai i ripiani da installare nell'armadio (idem nello scegliere l'armadio).

_SCtefanOM4_

DarkJedi lo utilizzavo solo per non fare una miriadi di domande, magari idiote qui e non solo.

Serve a questo chiedere qui (nel caso lo fossero)

L'armadio lo prendi con un kit di ruote e le monti sotto per spostarlo agilmente...ci metti i filtri antipolvere su tutte aperture per comodità e riduzione della polvere

Armadio: https://amzn.eu/d/dz9D9ed
Ruote (ci sono anche altri modelli meno costosi e reperibili nei ferramenta): https://amzn.eu/d/bncOJLw
Filtri universali: https://amzn.eu/d/bJNU5qW
Gestione cablaggi riutilizzabili: https://amzn.eu/d/gt93y4Q

• Per il cablaggio interno verso/da fronte/retro e parte inferiore/superiore usi delle guaine spiralate divise per tipologia di cavi magari coadiuvate con le fasce per cavi

Spazzola rack passacavi: https://amzn.eu/d/irXqRXt

• Per il cablaggio verso l'esterno e l'interno dato che non è fisso, fai due fori di una data grandezza con una fresa per trapano sulla parte superiore o posteriore (magari dentro il plate già pretagliato per evitare di ditruggerlo in caso di necessità della garanzia), metti passacavi e raccordo per guaina spiralata di una data grandezza e lunghezza (5mt mi sembra ragionevole) così lo puoi spostare agilmente e rimane ordinato e pulito...i cavi di alimentazione e dati in/out dovranno chiaramente essere dimensionati a dovere

Ripiano tipo: https://amzn.eu/d/0OWw3zb

• Per le ventole, non c'è bisogno di un modulo apposito che spreca spazio, è costoso ed è inutile per te, fa un casino (salvo modelli di qualità, regolabili e programmabili) e se lo vuoi silenzioso perchè è in un ambiente domestico non va bene

Bastano due ventole USB fissate in pull nella parte superiore e un decente alimentatore USB almeno doppio ed insieme ad una presa smart che puoi programmare con delle automazioni puoi controllare la loro accensione/spegnimento e consumo della ventilazione

(Router e OC300 fattelo ridire, li hai cannati di brutto...hai buttato via soldi se non li puoi rendere...😅🫠🙂)

Patch panel: https://amzn.eu/d/571oR1k
Switch PoE (questo è una bestia ma devi imparare ad usarlo un po'): https://mikrotik.com/product/crs112_8p_4s_in
Mutipresa rack (SPD+PF): https://amzn.eu/d/fhxyJSa
UPS PDU rack: https://amzn.eu/d/d4XjGkr

Un UPS da rack vero e proprio non ha senso se non puoi spendere almeno 300€ e oltretutto molti non ci stanno in quel rack per profondità, fissaggio e peso

DarkJedi

DerAdler devo contattare @gianry ?? non ho capito..
che consiglio mi ha dato @[cancellato]

DarkJedi

DerAdler posso max 600mm non di più e se guardi le foto capirai..
si il mio intento è di avere il pacchetto completo ( rack, ruote*, ventole, ripiani)

anche alle ruote devo fare attenzione..

DarkJedi

_SCtefanOM4_ Armadio: https://amzn.eu/d/dz9D9ed

non mi avevi suggerito di non comprare su amazon??

se prendo digitus faccio che prendere anche il ripiano digitus, ci dovrebbe essere

per il patch panel, avendo uno switch 8 porte poe devo prendere qualcosa di specifico?

DerAdler , il limite di peso dipende anche dalla possibilità di ancorare pure posteriormente l'apparato/ripiano. I ripiani che si ancorano solo anteriormente tendono a flettersi all'indietro quando ci appoggi sopra del peso (quindi la portata è piuttosto limitata).

quindi da quel che ho capito, essendo che prendo un 16U/20U è stara nel pavimento o massimo nella scrivania, il peso massimo 60kg - 80kg non li devo piu guardare, giusto? perchè la capienza viene data solo se lo appendi al muro, corretto??

voglio essere sicuro di aver capito.

DerAdler Metti quattro feltrini cazzuti sotto l'armadio

in casa come pavimentazione ho tutto parquet.

DerAdler

DarkJedi si, i modelli citati sono tutti max 600mm; specificavo solo che quella è la profondità dell'armadio ma non di quello che ci può andare dentro. A volte è un dettaglio che sfugge e scopri "in the hard way" quando ti trovi con un ripiano troppo profondo 😁

DarkJedi anche alle ruote devo fare attenzione..

se vuoi un consiglio, aspetta ad acquistarle.. anche perché costicchiano (più di 50€) e spesso ti rendi conto che non servono ad una fava. Metti quattro feltrini cazzuti sotto l'armadio e se devi spostarlo lo fai comunque senza tanti problemi. Fai sempre in tempo ad aggiungerle, nel caso.

gianry

di che si tratta ?

DarkJedi

_SCtefanOM4_ Ruote (ci sono anche altri modelli meno costosi e reperibili nei ferramenta): https://amzn.eu/d/bncOJLw

scusa il disturbo, le ruote indicate pensa che sono anche adatte ad un pavimento in parquet (sono in affitto e non voglio rovinare la pavimentazione)?

_SCtefanOM4_ Filtri universali: https://amzn.eu/d/bJNU5qW

va bene anche per un 600 x 600?

_SCtefanOM4_ Mutipresa rack (SPD+PF): https://amzn.eu/d/fhxyJSa

UPS PDU rack: https://amzn.eu/d/d4XjGkr

per la presa come mai solo 6Posti? Non 10 ( router, oc300, nvr, pc barebone, 2 switch, 2 raspberry + 2 posti liberi in caso necessita) e pensavo magari non ce una presa che si innesta ad un ups, in modo da non avere tutto protetto? o forse mi volevi dire di usare 1 multipresa e 1 ups per differenziare le cose?? per piacere puoi spiegarmelo quando hai un attimo, ti ringrazio

_SCtefanOM4_ No...ma scusa ti ho scritto tutto sopra...ho messo parti compatibili tra loro

mi era sfuggita questa, quindi prendo quello che mi hai segnalato da 24 porte.

DarkJedi

_SCtefanOM4_ Filtri universali: https://amzn.eu/d/bJNU5qW

buonasera, i filtri vanno bene anche per un 20U 600x600?

per copertura pensavo
1U https://www.amazon.it/Digitus-DN-19-BPN-01-SW-porta-accessori/dp/B001LNI1XI
2U https://www.amazon.it/Digitus-DN-19-BPN-02-LP7134-Pannello/dp/B002GZ9GFC

poi o questo https://www.amazon.it/DIGITUS-Ingresso-cavi-striscia-spazzola/dp/B075RQMZFC
ma preferisco questo se è vero che i cavi stanno in ordine: https://www.amazon.it/DIGITUS-Ingresso-striscia-spazzola-fermacavi/dp/B002IW0PUI

https://www.amazon.it/DIGITUS-ripiano-installazione-fissa-armadi/dp/B002BALYP2
https://www.amazon.it/DIGITUS-professionale-profondità-variabile-montaggio/dp/B00VFMW0UA

estraibile pensavo https://www.amazon.it/Digitus-Sliding-Shelf-600mm-Cabinets/dp/B001G1R9QK
o questo (visto che qui dichiara il peso) https://www.amazon.it/Digitus-LP9231-Ripiano-Armadio-Rack/dp/B07JCLJ1YX

_SCtefanOM4_ Ripiano tipo: https://amzn.eu/d/0OWw3zb

non mi piace grosso,,

_SCtefanOM4_ Patch panel: https://amzn.eu/d/571oR1k

preso questo

mark129

DarkJedi devo prendere qualcosa di specifico?

Se non prendi qualche cinesata dal nome improponibile, no.

DarkJedi in casa come pavimentazione ho tutto parquet.

In linea di principio, pure le ruote non sono il massimo per il parquet: vorrà dire che dovrai spostarlo poco.
Il mio 25U passa abbondantemente il quintale ormai e gira su ruote: per ora il parquet non si è lamentato.

DarkJedi non mi avevi suggerito di non comprare su amazon??

Alternativa: https://www.cablando.it/armadi-a-muro-19-pollici/27449-techly-professional-armadio-rack-19-a-muro-20-unita-sezione-unica-prof-600mm-nero-i-case-ewt-2620b.html

P.S.: e fuori Amazon si trova pure roba in bianco, RAL 9016 (traffic white): https://www.manhattanshop.it/armadio-rack-19-a-muro-22u-sezione-unica-p-600mm-porta-grigliata-bianco.html

_SCtefanOM4_

DarkJedi non mi avevi suggerito di non comprare su amazon??

e soprattutto su Amazon non è il posto giusto per prenderli...almeno questi più grandi

Questo è ciò che ho detto...per quello che ti ho consigliato può anche andare, ma se trovi un prezzo migliore in un'altro store fammelo sapere che è sicuramente meglio

DarkJedi se prendo digitus faccio che prendere anche il ripiano digitus, ci dovrebbe essere

Certo che c'è

DarkJedi per il patch panel, avendo uno switch 8 porte poe devo prendere qualcosa di specifico?

No...ma scusa ti ho scritto tutto sopra...ho messo parti compatibili tra loro

DarkJedi essendo che prendo un 16U/20U è stara nel pavimento o massimo nella scrivania, il peso massimo 60kg - 80kg non li devo piu guardare, giusto? perchè la capienza viene data solo se lo appendi al muro, corretto??

No, quella è la capacità della struttura...è chiaro che se la metti a muro devi starci bene attento avendo solo 4/6 punti di ancoraggio belli grossi (o direttamente una staffa), altrimenti le lamiere si iniziano a piegare e prima o poi si rompe tutto, tipo una fetta di panettone/pandoro quando la strappi...ma se sta a terra è comunque lo stesso...quella è la capacità massima delle rails di montaggio...quelle dove ci vanno i dispositivi/ripiani fissati

DarkJedi in casa come pavimentazione ho tutto parquet.

Allora è meglio che ci metti delle ruote o meglio ancora delle ruote gommate di qualità...e quando deve stare fermo le blocchi e lo metti sopra dei pad in gomma da poggiare sul pavimento per una protezione aggiuntiva

DerAdler

DarkJedi voglio essere sicuro di aver capito.

direi che ti ha già chiarito @_SCtefanOM4_ la questione portata massima dell'armadio.

Per chiarezza, volevo invece meglio specificare a cosa mi riferivo io; come vedi da questa immagine:

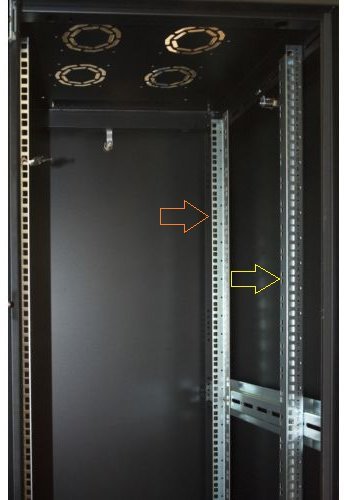

negli armadi rack può essere presente anche una guida/staffa (profilata da 19'') di montaggio posteriore (in fondo) al cabinet; questa di solito non è presente negli armadi meno profondi (es. 450mm).
Se devi fissare dei ripiani con maggiore portata (>25Kg) o degli apparati pesanti/lunghi è necessario che l'armadio (li possa ospitare come profondità naturalmente, e) presenti le staffe posteriori per poterlo ancorare sia davanti che dietro.
Ora, le stime fatte da @mark129 mi sembrano verosimili, quindi ti direi che quanto sopra è più una nozione generale piuttosto che un'informazione di cui tenere necessariamente conto nel tuo caso.
Se l'armadio che acquisti ha la doppia guida/staffa, valuta eventualmente per il ripiano con più carico, tipo l'NVR+MiniPC, se acquistare un ripiano con doppio ancoraggio con profondità (regolabile) max 450mm, tipo:

oppure magari anche estraibile, tipo :

https://www.amazon.it/dp/B0BFHVQ337

Diversamente, se userai quelli ad ancoraggio solo anteriore, tipo:

vedrai che tenderanno ad inclinarsi visibilmente verso il basso quando metterai del peso che insiste nella parte centrale/posteriore del ripiano (ma è comunque una cosa normale).
Ribadisco: nel tuo caso è magari un sofismo, ma volevo chiarire a cosa mi riferivo nei precedenti post.
