Linea telefonica TIM isolata: problema con cablaggio o linea?

MrAndrea · 2025-09-10T14:40:00+00:00

Buongiorno a tutti, chiedo un consiglio e indicazioni a chi è più esperto di me in materia. Da circa una settimana la linea telefonica di casa dei miei geni...

Andrea786

MrAndrea Quindi per ricapitolare cosa dovrei fare esattamente all'interno del router? Non sono molto esperto ma se mi data delle indicazioni un pò precise ci posso provare prima di andare a comprare un router nuovo. Grazie

devi aprire il router , viti sotto sono delle torx ma con cacciavite piano riesci stranquillamente a svitarle , poi devi vedere la foto che avevo postato io dove ti ho fatto vedere il condensatore da togliere , sempre ovviamente con modem spento devi misurare la continuità di quel condensatore e poi toglierlo ( meglio con l utilizzo di un saldatore a stagno ), per scrupolo quando hai aperto il modem fai una foto e postala dove ce la presa FON

MrAndrea Quando ricevo una chiamata il led FON/DECT si accende. Però non sò se è perchè ci sono collegati i due cordless in modalità DECT che suonano.

è normale anche al mio senza cordless associato al fritz si accendeva il led

MrAndrea

Andrea786

Allora ho provato a fare la misurazione come mi hai detto, ma non sono sicuro di essere stato abbastanza preciso.

Ho impostato il test in modalità misurazione continuità (quello con il simbolo del ventaglio tipo WiFi) e ho messo i puntali sul condensatore che mi hai indicato (con router spento). Il test non suona e sullo schermo viene indicato circa 650.

Poi per controprova che stessi facendo qualcosa di giusto ho provato a misurare la continuità di un altro condensatore a caso li vicino e in quel caso il tester suona e sullo schermo viene indicato circa 033.
(Però altri condensatori che ho misurato a caso non hanno suonato...)

Di seguito il video della mia misurazione: https://youtube.com/shorts/NJZBn6L484w?si=FK4HD18WEatf04jS

Cosa dite? Siamo ora sicuri che devo togliere il condensatore che non suona?

Andrea786

MrAndrea come ti ho scritto ho portato la mia di esperienza su 4 modem , poi ovvio che per fare una diagnosi migliore bisogna avere il modem in mano e provare , magari è qualche altro componente .. Non ho a mente adesso cosa misurava sinceramente sul mio , so solo che avendo localizzato il guasto in quel punto mi sono messo a levare un componte dopo l altro ( per fortuna solo resistenze , diodi e condensatori ) per vedere se il corto spariva e quando ho levato quello il corto era sparito e misurando il componente era in corto ( tecnicamente le misure dei componenti su una scheda non andrebbe mai fatta perchè corri il rischio se hai due componenti in parallelo di misurare entrambe )

Tecnicamente quello che hai segnato mi pare di capire che è quello che suona ? prendi un saldatore e levalo ( mi raccomando non perderlo ) e poi vedi come si comporta , in teoria se è quello il problema appena il modem viene alimentato senza il bisogno che lo colleghi alla rete internet se colleghi un vecchio telefono SIRIO sulla porta FON vedi il led FON che si accende e senti il tono

MrAndrea

Andrea786

Cosa mi consigli di fare a questo punto? Non vorrei mettermi a dissaldare componente per componente, anche perchè non penso di essere sufficientemente capace e non vorrei fare pasticci

MrAndrea

Andrea786

Ok allora diciamo che provo a togliere solo quel condensatore (in passato ho fatto 2/3 saldature semplici e penso di potercela fare), qual è la cosa peggiore che potrebbe succedere se "sbaglio" qualcosa?
Potrei dover buttare il router? Mi dispiacerebbe perché comunque la parte internet e DECT funzionano...

EDIT: Devo levare quello che suona?? Pensavo che il problema si avesse quando il tester NON suona

Andrea786

Quello che SUONA non è il condensatore che ho segnato. E' un altro condensatore "a caso" che ho provato. Purtroppo per mia ignoranza pensavo che il cortocircuito si misurasse quando il test suona.

Qual è allora il condensatore esatto che dovrei provare a togliere?

Andrea786

MrAndrea o provi a levare quel condensatore o devi cambiare router , sarebbe un peccato la seconda opzione anche perchè se fosse il condensatore andresti a buttare un router funzionante per un niente di spesa . Per levarlo devi appoggiare il saldatore ( sempre con modem spento e disalimentato ) sul condensatore finchè non vedi lo stagno che si scioglie e con la punta del saldatore lo togli , poi aspetta che si raffreddi la scheda e prova a riaccendere il modem , difficile che fai danno se vai mirato . Occhio però che dal video quello che suona non è quello che hai segnato è l altro sopra .. prova a levare quello che suona

MrAndrea Non vorrei mettermi a dissaldare componente per componente, anche perchè non penso di essere sufficientemente capace e non vorrei fare pasticci

componente per componente la vedo dura se non hai una stazione saldante ad aria calda , ma un condensatore direi di si che si può fare anche con un normale saldatore a stagno

Andrea786

MrAndrea qual è la cosa peggiore che potrebbe succedere se "sbaglio" qualcosa?

direi prossimo allo zero ..

MrAndrea EDIT: Devo levare quello che suona?? Pensavo che il problema si avesse quando il tester NON suona

No devi levare quello di quando il tester non suona , il condensatore di norma quando funziona non conduce ,quando è in corto si

MrAndrea Quello che SUONA non è il condensatore che ho segnato. E' un altro condensatore "a caso" che ho provato.
si avevo visto sul video è quello parallelo a quello che hai segnato ( in foto sotto quello segnato in rosso )

in effetti guardando bene sono in parallelo sono solo divisi da un fusibile e una resistenza 😉ricordavo bene allora . Per levarlo devi restarci fermo un po di tempo con la punta del saldatore perchè sono veramente duri da levare , comunque lo vedi quando lo stagno comincia a sciogliere

MrAndrea

Andrea786

Ok procedo con l'operazione e vi tengo aggiornati. Incrociate le dite.

Andrea786

MrAndrea Incrociate le dite.

Vai sereno e tranquillo , fidati 😉

MrAndrea

Allora l'operazione sembrava essere andata bene (allego screen, per quello che si riesce a vedere...), tuttavia ma il problema con la linea telefonica non sembra essersi risolto.
Riprovando a collegare il cavo rj11 direttamente al telefono con cornetta questo non riceve e fa la chiamate...

(Forse dovrei "ripassare" la pista del condensatore che non sia rimasto collegato qualcosa?)

Andrea786

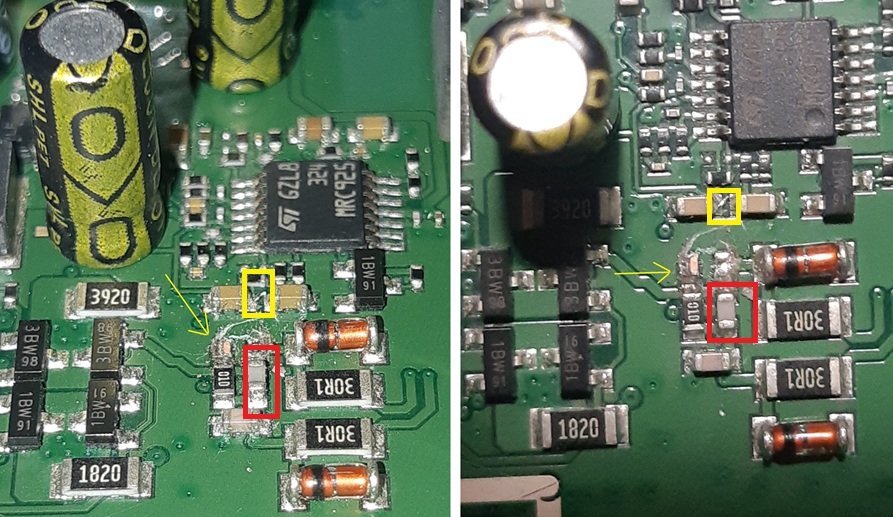

MrAndrea allora considerando che le diagnosi fatte bene non si fanno tramite un forum ma si fanno con il modem in mano , ti direi alcune cose che ho illustrato in foto sotto

1: Con la punta del saldatore leva quel pezzo di stagno nel riquadro giallo e cerca di pulire bene i pezzi rimanenti del condensatore

2: Prendi il tester e in modalità continuità misuri il fusibile all interno dell area rossa nella foto e vedi se suona o meno ( se suona è ok perchè è un fusibile altrimenti è da cambiare )

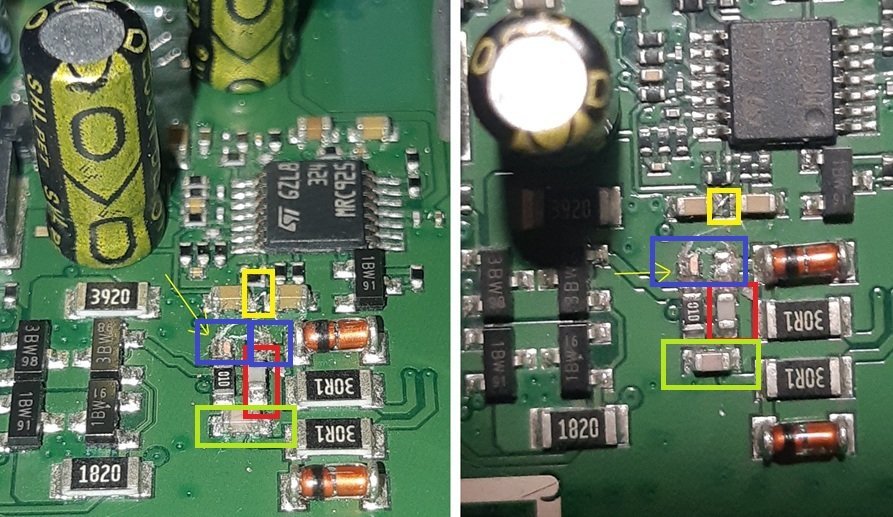

3: Ammesso che siano stati eseguiti i punti 1 e 2 sopracitati fai cosi ( è semplice ) ti prendi il tester lo metti in modalità voltaggio corrente continua , alimenti l modem solo con l alimentatore e non lo colleghi alla rete telefonica e fai due misure come illustrato nella foto sotto

Misura la tensione nei reofori ( sono i punti di saldatura dove hai levato il condensatore ) del area blu in foto e quella verde , se nell area blu ci sono circa 34volt vuol dire che il problema è nel fusibile del punto 2 e nella resistenza da 10 ohm affianco ( quella dove ce scritto 010 ) altrimenti se dove ce l area blu non ce comunque tensione vuol dire che il problema è piu a monte , prova a misurare anche i due condensatori dove ce il riquadro giallo
