BORCHIA E ONT IN SCATOLA CEMENTATA ESTERNA IN LEGNO

sonnycrocket · 2025-01-23T15:48:41+00:00

Salve, sono in fase di ultimazioni lavori in area bianca per installazione fibra open fiber. Vorrei installare ont e borchia in vano realizzato cementato ne...

MircoT

sonnycrocket un cavo lan può portare lo stesso segnale anche se crimpato male o una delle terminazioni è rotta?

si. in quel caso, spesso va a 100 o a 10.
dubbio: se ti colleghi al wifi5 del router superi i 100mbit?
se anche in wifi5 sta sotto i 100, cambia il cavo tra ont e router. anche se è nuovo.

sonnycrocket

giusto per conferma : questo è quello che vedo scritto sul cavo:
genearl calbe 7 jetlan5e u/utp 4x2x24awg cat5e 200 mhz
Mi confermate che c'è un mio errore e il cavo è consono ?

MircoT se mi collego wifi al router master con androida a54 g5 samsung mi sta sui 500-600, poi se con il mesh passo al repeater di sopra sempre 92-96 stabile.

sonnycrocket

MircoT

sonnycrocket se mi collego wifi al router master con androida a54 g5 samsung mi sta sui 500-600, poi se con il mesh passo al repeater di sopra sempre 92-96 stabile.

ok, allora il cavo tra ont e router è a posto.
il problema è sugli altri cavi. più probabilmente su una delle terminazioni. controlla i frutti. cambia le patch. non hai messo i plug direttamente sui cavi, vero?
il cavo che c'è va bene. cat5e deve andare almeno a 1gbit.

sonnycrocket

MircoT no ho messi i plug direttamente sul cavo con la configurazione B

MircoT

sonnycrocket ecco, questo è un errore. i plug non vanno messi su quel cavo. vanno messi i frutti femmina da installare su scatole a muro e poi si usano le patch preassemblate per collegare le prese ai device.
a questo punto al 99% è uno dei plug che funziona male.

r00t

MircoT beh un momento, esistono anche i plug per cavi solidi (sebbene convengo che mettere un frutto sia la configurazione preferibile).

MircoT

r00t lo so, ma si usano solo in casi particolari. ad esempio per access point dove non puoi usare patch (per normativa o per lunghezza): crimpi, colleghi, controlli che funzioni correttamente e poi non lo tocchi mai più.
negli altri ambiti, ogni spostamento li stressa e prima o poi funzionano male.

r00t

MircoT certo, come ho precisato sopra, la soluzione preferibile con i cavi solidi è mettere i frutti.
Ad ogni modo lo scenario dell'OP mi pare comunque uno di quelli crimpa e dimentica 😆 ciò detto, convengo con voi che è molto probabile che il problema (che l'OP lamenta) sia riconducibile ad un problema nel cablaggio (se si verifica su più dispositivi connessi al router, tenderei ad escludere problemi sulle porte di rete).

Scusate se è già stato detto, ma banalmente l'OP @sonnycrocket ha provato a collegarsi con un portatile o un PC (usando un cavo patch) direttamente alla medesima porta di rete del router (presumo sia un Fritzbox da quello che ha scritto) e fare uno speedtest cablato? E se si, o comunque successivamente, ha provato a collegare il portatile al cavo che attualmente va al piano superiore per avere evidenza che collegato a quel cavo si verifica il problema? E' una prova veloce e già chiarisce tutta una serie di cose.

@sonnycrocket giusto per chiarirci, perché mi pare hai usato i termini in modo un po' confuso:

sonnycrocket

r00t lo scenario di crimpa e dimentica è quello corretto.
si ho fatto la prova che dici:
prova con cavo tra piani, diretta ad un pc ( adattatore tp link ethernet usb-c) 92-96
prova con cavo fatto da me... cat 5e diretto al master router ,,uguale al cavo che passa tra i piani, stesso pc, 92-96
prova con cavo cat6 diretto al master router , stesso pc , 800-850
mi manca ,forse,

prendere il router repeater metterlo in lan vicino al master e e collegarmi con il pc in lan al repeater e fare la prova. non ci metto la mano sul fuoco di aver fatto anche questa prova, sono stati 2 giorni di inferno per uno che vuole risparmiare e non chiamare persone competenti: ne vale la pena? mi sa di no! anzi se qualcuno è un tecnico zona Pesaro ( PU) mi contatti pure.
comunque grazie per le info, mettero due frutti , io pensavo di fare meglio mettendo 2 plug.

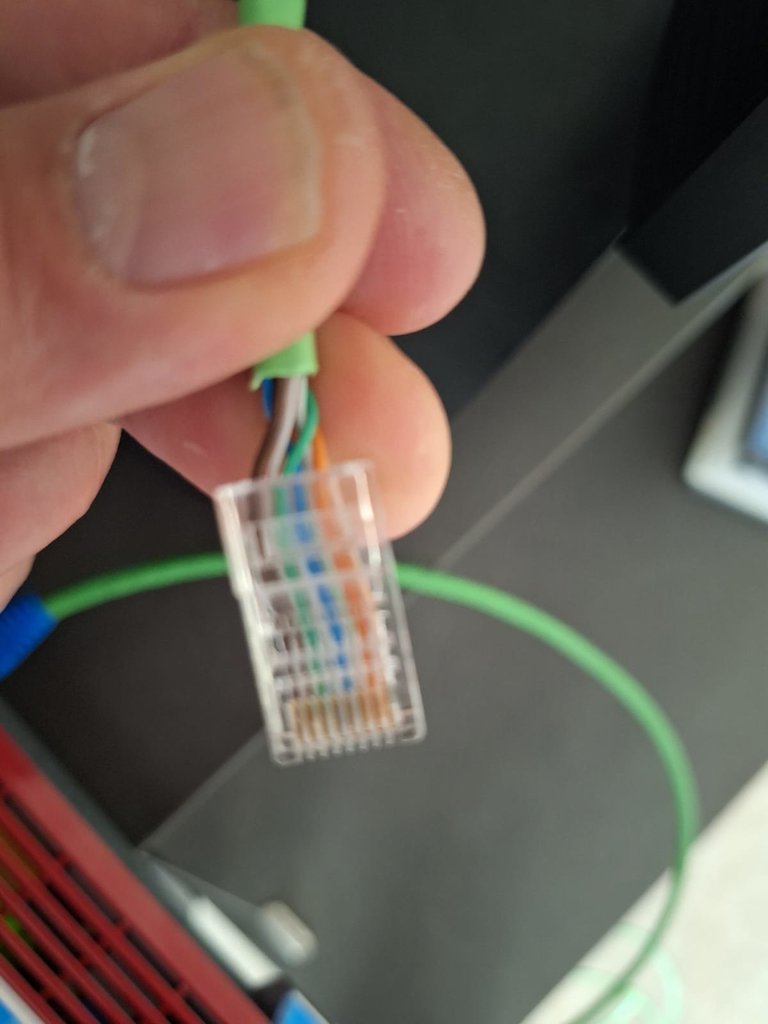

metto una foto di plug fatto da me: io spelo leggermente filo per filo , poi inserisco e crimpo, corretto? sbagliato?

Lorenzo1635

sonnycrocket io spelo leggermente filo per filo

I connettori hanno le lamelle autobloccanti: se speli i cavi rischi non facciano contatto

sonnycrocket comunque grazie per le info, mettero due frutti

Io ho rifatto tutto l'impianto perché ho crimpato i cavi: con il muoversi si sono rotti dentro. Sono solid core i cavi da posa

r00t

sonnycrocket prova con cavo fatto da me... cat 5e diretto al master router ,,uguale al cavo che passa tra i piani, stesso pc, 92-96

uhm 🤔 a questo punto mi pare evidente che hai qualche problema nel crimpare quei plug. Il cavo fatto da te è sempre quel CAT5E U/UTP della foto?

Ad ogni modo, segui il consiglio che ti è già stato dato: togli i plug, metti un frutto ad entrambi gli estremi del cavo che hai posato tra i due piani, dopodiché utilizza dei cavi patch prefabbricati (non importa che siano per forza CAT5E, vanno bene anche se sono CAT6) per collegare ai frutti il router al piano terra e il router/repeater al piano superiore (magari fai una prova prima collegando il portatile al piano superiore).

r00t

sonnycrocket se hai intenzione di inserire il frutto in una placca a muro, valuta se prendere una serie compatibile a quelle che hai in casa.
Altra cosa, diciamo scontata (sono praticamente tutti così): prendi dei frutti toolfree (aka crimpaggio senza utensili), .

sonnycrocket io spelo leggermente filo per filo , poi inserisco e crimpo, corretto? sbagliato?

Come ti ha scritto @Lorenzo1635 i cavi non vanno sguainati ma semplicemente "agganciati" alle lamelle del frutto (nella sequenza corretta). Quando poi applicherai il "coperchio" del frutto e lo premerai, si intesteranno automaticamente. Per questo si chiamano toolfree. Assicurati poi di eliminare l'eccedenza con un tronchesino.
Se non l'hai mai fatto, guarda qualche guida/video, così almeno ti fai un'idea.. se ne trovano a vagonate (tipo questo).

PS: una domanda che a questo punto sorge spontanea, ma avevi per caso sguainato i cavi prima di inserirli nei frutti?

wtf

sonnycrocket
La guaina deve essere schiacciata da quella specie di piccolo cuneo subito all'ingresso del connettore.
Così com'è è fatto male, ma anche molti elettricisti li fanno così perché è più facile !!! 🤣

simonebortolin

Lorenzo1635 Io ho rifatto tutto l'impianto perché ho crimpato i cavi: con il muoversi si sono rotti dentro. Sono solid core i cavi da posa

Vanno usati i keystone...

r00t uhm 🤔 a questo punto mi pare evidente che hai qualche problema nel crimpare quei plug. Il cavo fatto da te è sempre quel CAT5E U/UTP della foto?

quello è assolutamente crimptato male

sonnycrocket

r00t si sempre lo stesso! compro subito dei frutti e vediamo se riesco a fare qualcosa di buono!

Lorenzo1635

simonebortolin Vanno usati i keystone...

Eh, si, ma il me di 6 anni fa' non lo sapeva
Ora è fatto tutto a regola d'arte

r00t

simonebortolin si, diciamo che l'OP ha precisato non essere molto "del mestiere" 😃 la sequenza quantomeno è corretta

sonnycrocket

r00t

questo è quello che ho tolto che c'era di sotto , non ho fatto la cavolata di spelare i fili. mi sembra un buon lavoro, sbaglio?
io ho 4 stanze cablate con questo tipo di presa a muro (1 stanza ne ha 2) , quindi ho 4 cavi che arrivano tutte ad una scatola di servizio a muro dietro ad un mobile con il plug fatto da me con fili spelati della foto precedente: se ho capito bene dai vostri consigli mi dite
1- di eliminare i plug e mettere keystone ( ne ho trovate anche non a pannello, )
2- cavi patch utp x connettermi al fritbox con le 3 porte lan libere.
( la stanza che la doppia presa ne attivo solo 1, altra non necessaria al momento).
Ciao e grazie a tutti , mi state dando una grossa mano.

r00t

sonnycrocket ok sei hai 2 frutti in casa, fai una prova su un cavo per vedere se così il problema si risolve.

sonnycrocket ho 4 cavi che arrivano tutte ad una scatola di servizio a muro dietro ad un mobile

Per capire meglio lo scenario: quei 4 cavi arrivano al piano terra dove hai il Fritz, oppure al 1° piano dove hai il router/repeater?
In ogni caso, conta che dovrai levare i plug e mettere i 4 frutti, a cui collegherai 4 patch UTP (prefabbricate) da collegare al Fritz (o al router/repeater se mi parli del 1° piano).

sonnycrocket con il plug fatto da me con fili spelati della foto precedente

quindi confermi che hai sguainato parzialmente i cavi prima di infilarli nel plug? Se è così, è molto probabile che quella sia la causa del problema (dei 100Mbps).
Mi verrebbe voglia di farti fare una prova su un cavo "cavia" (dove magari hai più abbondanza) e provare a cripare i 2 plug in modo corretto e vedere se si risolve la malattia. 😋

sonnycrocket 1- di eliminare i plug e mettere keystone ( ne ho trovate anche non a pannello, )
2- cavi patch utp x connettermi al fritbox con le 3 porte lan libere.

1) come detto sopra, e come vedo dalle foto che hai postato, se devi inserirlo nelle placche a muro ti conviene prendere quei kit con il frutto e relativo modulo.
2) mi sono un po' perso sulla storia dei 4 cavi, ma sono sempre più convinto i 4 cavi vadano al 1° piano (al router/repeater) mentre al Fritz arrivi 1 solo cavo collegato al suddetto repeater.
Se è così, e se non mi sono perso qualcosa, direi che di patch te ne servono almeno 5 (4 al 1° piano, 1 al piano terra, delle metrature che valuti consone). Poi non so cos'altro devi collegarci, ma andiamo OT. Anzi, ci siamo già.

simonebortolin

sonnycrocket

questi keystone li odio perché sono difficili da installare e questo è l'esempio, così tutti e 8 i fili hanno lunghezze diverse, la guaina verde la dovresti far arrivare fino a metà keystone, così hanno tutti e 4 la stessa lunghezza, oppure usa keystone fatti meglio come https://www.amazon.it/DIGITUS-DN-93603-Keystone-schermata-Installazione/dp/B0CX23SGF5

sonnycrocket

r00t

si confermo la cagata di averli sguainati prima dell'inserimento nel plug,
procedo prima con fare plug come dio comanda, visto che non ho necessità di mettere a pannello nulla, se non riesco vado con keystone a gogo e cavi patch utp
grazie ancora per i consigli e le info

r00t

sonnycrocket non ti serve necessariamente mettere un pannello patch (anche perché dove lo fissi poi, se non hai dei montati e/o un armadio?). Se non hai abbastanza spazio sulle placche a muro esistenti, puoi anche lasciare i frutti nascosti dietro al mobile oppure dentro una scatola di derivazione (e uscire dalla presa a muro con le sole patch... è un po' bruttina come cosa, ma capisco se magari non ti puoi mettere a sbragare il muro per ricavare lo spazio per un'altra scatola per poter fissare tutti e quattro i moduli a muro).

Comunque procedi a rifare i plug, così anche solo per curiosità (o come soluzione temporanea, in attesa di recuperare il materiale per fare il lavoro definitivo).
Ah, come fatto notare da Simone, cerca di pareggiare bene le coppie e di stare più corto con i cavi: la guaina esterna del cavo di rete dove restare dentro il plug e non fuori; per capirci:

non sta roba

PS: ma quei plug mi confermi che sono per cavi solidi e non, magari, dei plug per cavi flessibili?
