Ciao,
Devo presentare un esercizio, con disegni allegati, di un impianto FTTH per un condominio di 10 appartamenti. Trovo in rete documentazione e specifiche sui singoli materiali che dovrei utilizzare ?
Grazie
Schema impianto fibra
pierino2007 specifiche sui singoli materiali che dovrei utilizzare ?
Ok, grazie ma non sono in grado, ancora, di selezionare i prodotti giusti. L' ideale sarebbe un configuratore dove posso introdurre il numero dei punti FTTH da abilitare e mi viene data la componentistica.
Esiste ?
Grazie
Perdonami ma fin dove la devi spingere questa architettura? Stai nei confini del condominio? Devi includere gli apparati fino alla centrale operatore?
No, solo del condominio. Dall' accesso in fibra in poi...
Grazie
Posso chiederti quanti piani ha l'edificio e quante UI per piano?
3 piani e 10 unita' per piano
pierino2007 Ma allora sono 30UI stavo facendo il carrello della spesa mi hai fregato ahaha
Ah si, scusa, avevo detto 10 ma non avevo specificato: per piano.
dovrebbe esserci un apparato all' ingresso della fibra e poi un' altro ogni piano che distribuisce ai 10 appartamenti,
Giusto ?
- Modificato
Si, hai una borchia per appartamento da cui parte un cavo.
I 10 cavi li porti assieme in box di piano da cui esci con un cavo da 12 fibre (sono abbastanza sicuro che sia 1-2-4-8-12-16-24,....)
porti i 3 cavi da 12 in un locale comune dove hai il box con 36 connettori
Sto facendo fatica a trovare il materiale perchè i box di piano li fanno tutti da 6 fibre; quello da 12 fibre c'è connettorizzato ma più connettori metti più sale l'attenuazione
Lorenzo1635
E se invece dei box di piano si utilizzano dei diramatori per ogni verticale? (seconda soluzione proposta in questo video)
Da considerare che spesso esistono più colonne condominiali se gli appartamenti per piano sono più di 4/5.
Quindi a questo punto viene più facile l'utilizzo dei box di piano.
- Modificato

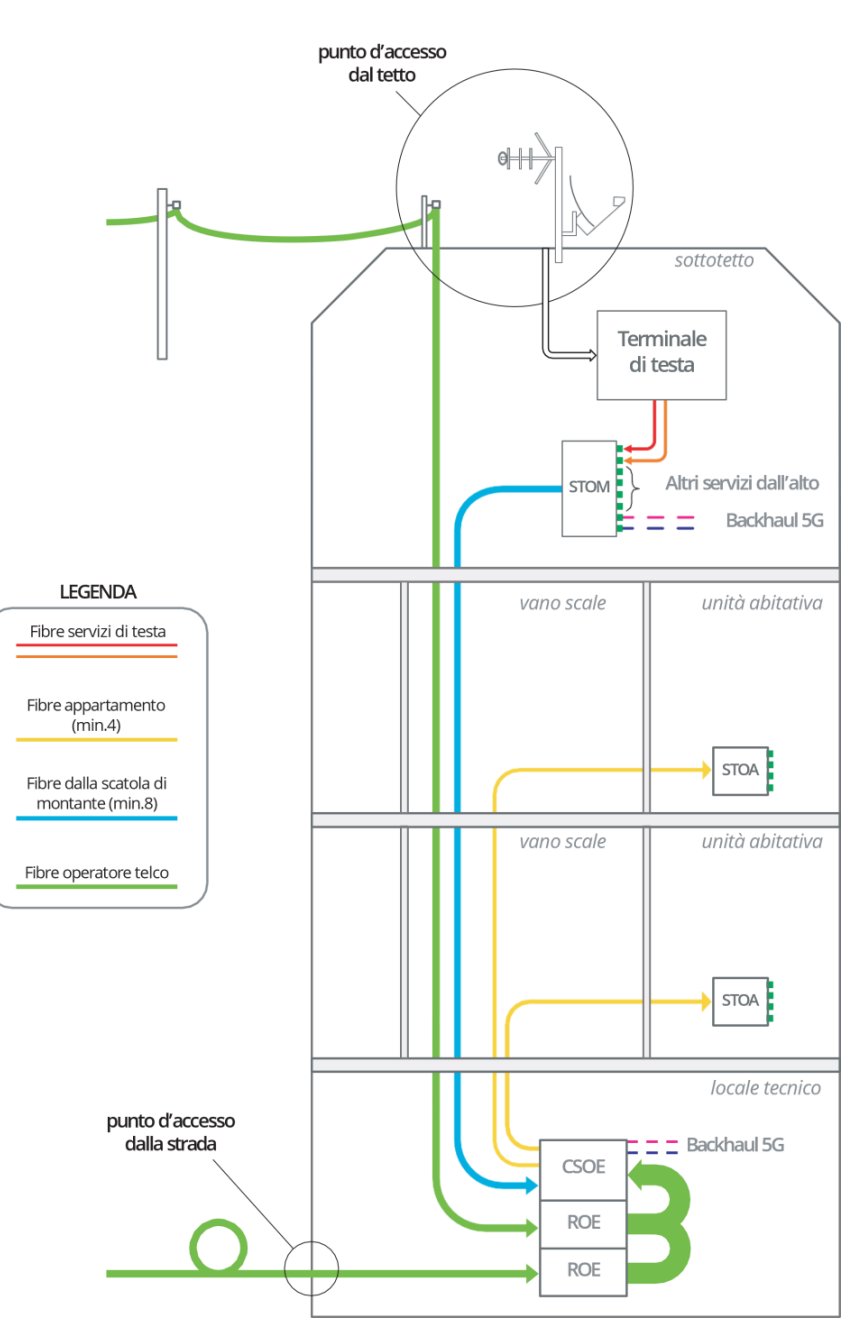

Ma sai che sto leggendo le normative; l'impianto multiservizio và realizzato tipo Svizzera con 4 fibre per UI.
Costa uno sproposito sta roba.
Lorenzo1635 4 fibre per UI
Bhe effettivamente, come indicato nel .pdf, deve gestire più servizi.
Altrimenti, se si usasse una sola fibra, aumenterebbe la spesa ed il livello di complessità dell'impianto.
Lorenzo1635 Costa uno sproposito sta roba.
E l'obbligo è stato inserito per ridurre i costi...
Non capisco come riescano a dire che ad un Wholesaler costi di più
Comunque, io proporrei uno schema Wholesaler-Based:
- PTE/ROE;
- Scelta del cavo per la verticale in base alle colonne montanti presenti nel fabbricato;
- In base al cavo scelto utilizzare o diramatore primario (secondario se necessario) o box di piano;
- Borchia ottica come terminazione in casa.
TheMarsican Non capisco come riescano a dire che ad un Wholesaler costi di più
Ma infatti con 4 fibre per UI chissà perché non le usano.
TheMarsican Comunque, io proporrei uno schema Wholesaler-Based:
Però non è a norma, non so cosa chiede OP
Hem, scusate io sono proprio niubbo .. ;-( nessun switch per la distribuzione , tutta ottica passiva ?
grazie
Lorenzo1635 Ma infatti con 4 fibre per UI chissà perché non le usano.
Oltretutto due dedicate ad FTTH per ''ridondanza''.
Lorenzo1635 Però non è a norma, non so cosa chiede OP
A norma per il Wholesaler però.
@pierino2007 ma a te server uno schema di un impianto stile Fibercop/OpenFiber o un impianto multiservizi in fibra, quelli previsti dalla legge per ristrutturazioni/nuove costruzioni?
Perchè le norme di realizzazione sono ben diverse.
in pratica io dovrei portare la connessione internet su tutti e 30 gli appartamenti partendo da 1 o 2 ingressi FTTH
pierino2007 tutta ottica passiva ?
In condominio si.
xPON (Passive Optical Network) ha apparati attivi solo nell'appartamento e in centrale.
- Modificato
In centrale dell' operatore che mi fornisce la connessione, giusto ? Pero' gli AP sono PoE, non vorrei utilizzare l' alimentatore..
- Modificato
pierino2007 In centrale dell' operatore che mi fornisce la connessione, giusto ?
Si, nella centrale (PoP).
Si chiamano OLT.
pierino2007 Pero' gli AP sono PoE, non vorrei utilizzare l' alimentatore..
Che c'entrano gli AP ora?
Non stavamo parlando solo di fibra ottica?
