ErBlask Gli scaricatori di sovra tensione per avere la loro efficacia devono essere installati nella loro completezza,
No, il tipo 1 e 3 spesso non servono,
ErBlask scaricatore tipo 1 (subito sotto il contatore)
Scaricatore tipo 2 (nel quadro elettrico in appartamento)
Scaricatore tipo 3 (nella presa dove viene collegato l'utilizzatore da proteggere)
NO. Gli scaricatori perdono efficacia se essi sono a più di 10 metri dall'utenza terminale, quindi la protezione subito dopo il contatore quando esso è in un locale tecnico condominiale o all'esterno nel muro di cinta della villa è INUTILE.
Gli scaricatori di sovratensione non fanno altro:
- deviazione della corrente impulsiva verso terra.
- limitazione della sovratensione.
E la loro efficacia ed efficenza dipende solo dalla distanza tra dove sono installati e l'utilizzatore, in particolare:
E no, se per esempio hai una distanza di 30 metri tra l'SPD tipo 2 e l'apparecchio da usare non basta metterci un tipo 3 a valle, questo tipo 3 non farebbe nulla!
Infatti DEHN, per risparmiare consiglia di non installare SPD attaccato al contatore, in favore di metterli solo vicini all'utenza, ne prevede solo uno ai punti di ingresso dei fulmini e gli altri locali.
per esempio gli SPD a Y del fotovoltaico andrebbero installati il più vicino al tetto e non attaccati all'inverter nel seminterrato... se possibile.
ErBlask Ovviamente collegati a un'idonea linea di messa a terra.
NO. Assolutamente NO, non basta una idonea linea di messa a terra, bisogna imparare la regola dei 50 cm, cioè che la distanza del parallelo dell'SPD con l'apparecchiatura da proteggere sia < 50 cm (quindi considerando che la caduta di tensione aumenta di circa 10 V/cm, e quindi con 50 cm si arriva ad una protezione delle correnti impulsive di 2000V e non 1500V, ma vabbé non cambia troppo se i dispositivi rimangono entro i 10 metri) indipendentemente dalla sezione dei cavi usati (ci sono elettricisti che pensano che dato che la CEI 64-08 chiede 50 cm con 4mm, con il 6 mm si possa arrivare ai 60 cm...) in maniera di non avere cadute di tensione nel parallelo tra la conduttura che si dirama ai vari utilizzatori e quella del contatore
Esempio di installazione non corretta:
ErBlask scaricatore tipo 1 (subito sotto il contatore)
Scaricatore tipo 2 (nel quadro elettrico in appartamento)
Scaricatore tipo 3 (nella presa dove viene collegato l'utilizzatore da proteggere)
ErBlask Ovviamente collegati a un'idonea linea di messa a terra.

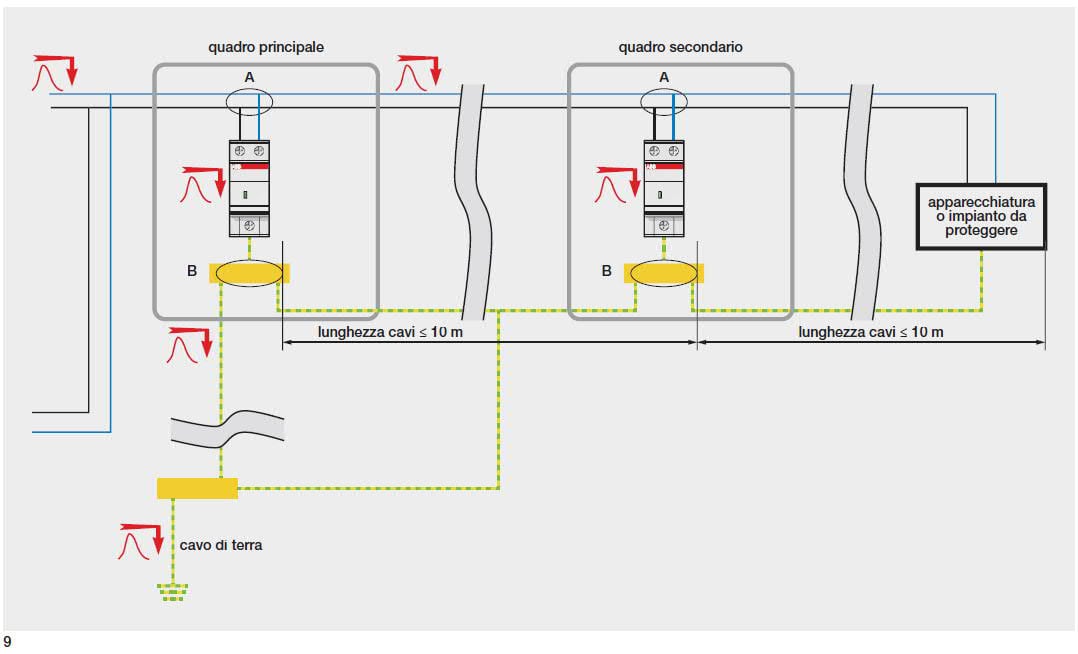

Nel caso di una presenza di lunghezze maggiori di 10 metri è necessario avere sotto quadri, ed ognuno con i propri SPD e la linea di terra deve essere di tipo "magliata", cioè così:
Per maggiori informazioni
https://search-ext.abb.com/library/Download.aspx?DocumentID=2CSC432013C0901&LanguageCode=it&DocumentPartId=&Action=Launch
https://library.e.abb.com/public/ada4e1e9d1384c44b55c0fffbf84e1e5/ART_Inst_SPD_t2_revCA_MM.pdf
https://www.dehn.it/sites/default/files/media/files/ue2019_it_complete_0.pdf
mark129 Tu, il paladino degli SPD??? 😉
0 SPD sui cavi *DSL per il motivo citato da @Hadx oltre ché non vale la pena dato che costa di più l'SPD che il router
