PoE Injector per antenna Eolo 100

maxolina · 2020-06-02T14:27:42+00:00

Buongiorno, voglio capire se il PoE injector che mi è stato dato da Eolo è forse difettoso provando a sostituirlo con uno mio, e vorrei capire di quale tipo...

maxx3

Technetium quindi è sbagliato anche io mio ?
stessi colori

edofullo

[cancellato] Dettaglio: il blu non è al centro in presenza di un cavo cross 😉 Tipica domanda trabocchetto, ma non è il caso della presente installazione, quello è proprio fatto male.

Azz è vero i cavi cross 😇😇
Non ho mai avuto la necessità di usarne uno, si usano ancora?

maxx3 Cioè hai il blu a sinistra e non a destra?

[cancellato]

edofullo Non ho mai avuto la necessità di usarne uno, si usano ancora?

Dipende se hai ancora "cadaveri" dello scorso millennio che girano... Per il resto da quel che so gli apparati ormai sono tutti Auto MDX da anni; credo sia obbligatorio per il gigabit 1000Base-T.

Technetium Si il nero è appunto dato dai pigmenti che assorbono tutto ed evitano che i raggi UV penetrino e degradino la plastica all'interno.
Però appunto se l'hanno fatto fare, mi fido!

maxx3

edofullo identico al suo.. lato alimentare

maxolina

@[cancellato] @x_term @Technetium @edofullo @GiovanniCriscione

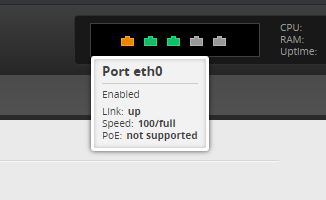

Ho ricrimpato il cavo ma niente, con l'antenna continua ad allineare 100/FD...

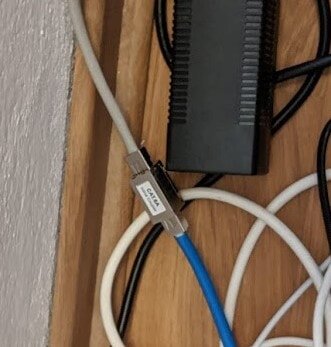

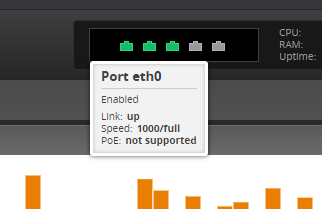

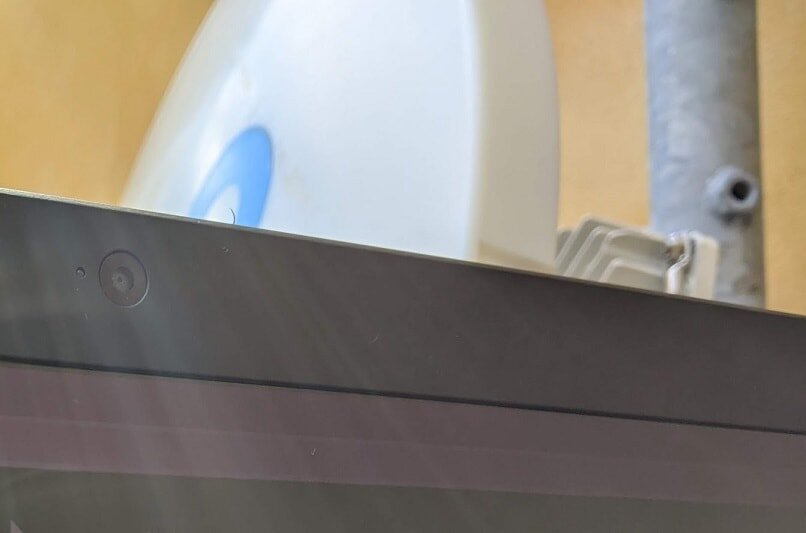

Ho allora decise di portarmi un portatile sul tetto (😅) e mettendo una giunta tra il cavo antenna e il cavo che va al router, allineo subito 1000/Gigabit. Quindi il cavo l'ho crimpato bene, e non è un problema di cavi o di router....

Così facendo ovviamente bypasso l'alimentatore, ma a detta di tutti non puo' essere quello il problema dato che è passivo e non influisce sul link speed, quindi o va oppure non va proprio. E in ogni caso sull'alimentatore stesso c'è scritto 10/100/1000Mbps..

Non resta che l'antenna stessa come fonte del problema... Possibile sia essa difettosa? O impostata male?

Aiutatemi vi prego, mi fa impazzire sta cosa 🙁

[cancellato]

maxolina Ma il portatile l'hai collegato al plug che andrebbe nella CPE? Questo ha i cavi nell'ordine corretto?

maxolina

[cancellato] Si l'ho collegato al plug che andrebbe nella CPE. Ho recrimpato entrambi i lati del cavo blu Eolo che aveva messo il tecnico, ora sono corretti entrambi i connettori.

(In ogni caso il tecnico aveva usato uno standard ad cazzum ma erano comunque uguali i due lati, quindi non era mai stato quello il problema molto probabilmente..)

[cancellato]

maxolina dato che hai a quanto vedo un EdgeRouter PoE, secondo me puoi alimentare direttamente con quello la CPE, bypassando l'alimentatore così come hai fatto... Almeno così vedi se continua ad allineare a 100 o passa a 1000.
Controlla bene come butta fuori la tensione però... dovrebbe essere compatibile pur essendo solo passiva, ma mai dire mai...

maxolina

E' un EdgeRouter X (ER-X) versione standard, ha solo la porta eth4 abilitata al PoE.

Dato che di PoE non me ne intendo affatto preferirei non provare a caso. Sul sito Ubiquiti leggo che l'uscita PoE dell'EdgeRouter è 24V. Se non sbaglio la CPE ne richiede di più, qualcuno sa darmi conferma?

[cancellato]

maxolina No ok allora no, pensavo dalle foto che avessi l'EdgeRouter PoE.

Aspettiamo @x_term che dovrebbe aver più esperienza su queste CPE.

x_term

Ferma ferma, l'antenna non è compatibile con PoE passivo, solo 48VDC 802.3af/at
http://www.intracom-telecom.com/downloads/pdf/products/wireless_access/WiBAS-Connect-ds_IT.pdf
Le implementazioni passive di Ubiquiti e Mikrotik fanno uscire la stessa tensione con la quale sono alimentati loro (da cui passiva).

maxolina

x_term Immaginavo, grazie.

Non so se hai letto sopra, c'è qualche altra cosa che posso provare?

Fatico davvero a capire dove stia il problema...

Questo è l'alimentatore nuovo che è stato messo dal tecnico quando sono passato ad eolo100.
E' normale che uno dei due led sia giallo/arancione?

maxolina

@x_term che tu sappia c'è un menu di configurazione per l'antenna, al quale si puo' accedere un po come si accede al menu di configurazione di un router mettendo 192.168.1.1 per esempio?

Magari è l'antenna che è impostata a 100/FD invece che a Gigabit....
Potrebbe forse aver cappellato il tecnico quando l'ha configurata subito dopo averla installata? Essendo lo stesso che aveva fatto i cavi ethernet ad cazzum non si sa mai.... (magari da ignorante ragionava del tipo "se è per eolo100 allora devo impostarla a 100 lol")...
O possono mica quelli di eolo a distanza cambiare questa impostazione sull'antenna?

Davvero non trovo altre spiegazioni altrimenti.

x_term

maxolina no. le antenne rispondono solo al software di gestione di Eolo. Il tecnico non le configura proprio, vengono autoconfigurate alla connessione alla BTS. Secondo me non è normale comunque che sia arancione quel LED...

maxolina

x_term Ma potrei collegare un PC al cavo sul tetto, che esce dall'alimentatore PoE?
Gli alimentatori PoE 48V sono smart e mandano la corrente solo se richiesta, o rischio di friggere il portatile?

Così facendo potrei controllare se è l'alimentatore a impedire il link gigabit, o se il problema sta nell'antenna...

attox

x_term anche sul mio alimentatore quellla spia, che dovrebbe essere quella del PoE, e' arancione

x_term

maxolina teoricamente, essendo 802.3af, è il dispositivo a richiedere alimentazione con un circuitino su due pin dell'RJ45.

maxolina

x_term Siamo sicuri sia 802.3af?

Con questo alimentatore (https://www.amazon.it/d/B016PYKX3S/) non funziona l'antenna. Lo avevo preso apposta per provare a vedere se quello datomi da Eolo era difettoso, ma non era in grado di alimentarla.

E sulla carta dovrebbe essere compatibile dato che è 802.3af e 30W, mentre l'antenna dalle specifiche è da 26W (max).

x_term

maxolina mmm... dal datasheet dell'antenna sembra, anche se in effetti non dice il protocollo, ma di solito se sono passive PoE sono 24V (stile Ubiquiti/Mikrotik) e non 55V... effettivamente pensandoci non mi convince

mark129

Gabri un dispositivo 802.3AT (come l'antenna di Eolo)

Dove sta scritto che è un dispositivo at? Come detto precedentemente (qui maxolina ), con un alimentatore "at" (questo) non funzionava.

Gabri L'antenna di Eolo la alimentavo con un D-Link DGS-1100-08P

La INTRACOM WiBAS Connect di Eolo Wave G (100)?

maxolina

Questo alimentatore di Eolo fornisce 35W (55*640/1000).

Magari i 30W di quello non bastano (tantomeno i 26W dichiarati dall'antenna) per come è configurata da Eolo l'antenna stessa....

divubi2004

Per quanto riguarda la sequenza dei colori del connettore RJ45 non è un errore del tecnico ma è lo "standard" utilizzato da eolo
Se guardate questo video tutorial del servizio air di open sky ( in pratica eolo sotto altro brandt ) ad un certo punto fanno vedere la cablatura del connettore e la relativa sequenza dei colori ed è la stessa ritrovata sulle installazioni eolo. Non chiedetemi il motivo perchè mi è sconosciuto e la sequenza dei colori non rispetta nessuno standard esistente ( almeno di quelli che conosco io )
L'unica cosa che si può notare è che funzionerebbe anche con la classica sequenza dello standard B hanno soltanto "confuso" i colori ma rispettato ( ovviamente ) la sequenza delle coppie.

https://www.youtube.com/watch?v=RYiSv_YfqVQ&feature=youtu.be

[cancellato]

divubi2004 È semplicemente assurdo, per non usare altri epiteti poco carini... Se ci sono gli standard, esistono per un motivo, non è che il primo che arriva prende e si reinventa tutto ad capzum.
Pensa se a uno gli si rompe il plug e lo ricrimpa seguendo lo standard T-568B... si trova scambiate anche le coppie che portano tensione all'antenna...

Incredibile. 😳

x_term

divubi2004 non è un errore del tecnico ma è lo "standard" utilizzato da eolo

No, quando installavo IO, 568B e fine del discorso. Tanto non c'è nessuna necessità di usare qualcosa di custom.
