Aiuto collegamento elettrico relé Sonoff

Rradagast82 · 12 feb

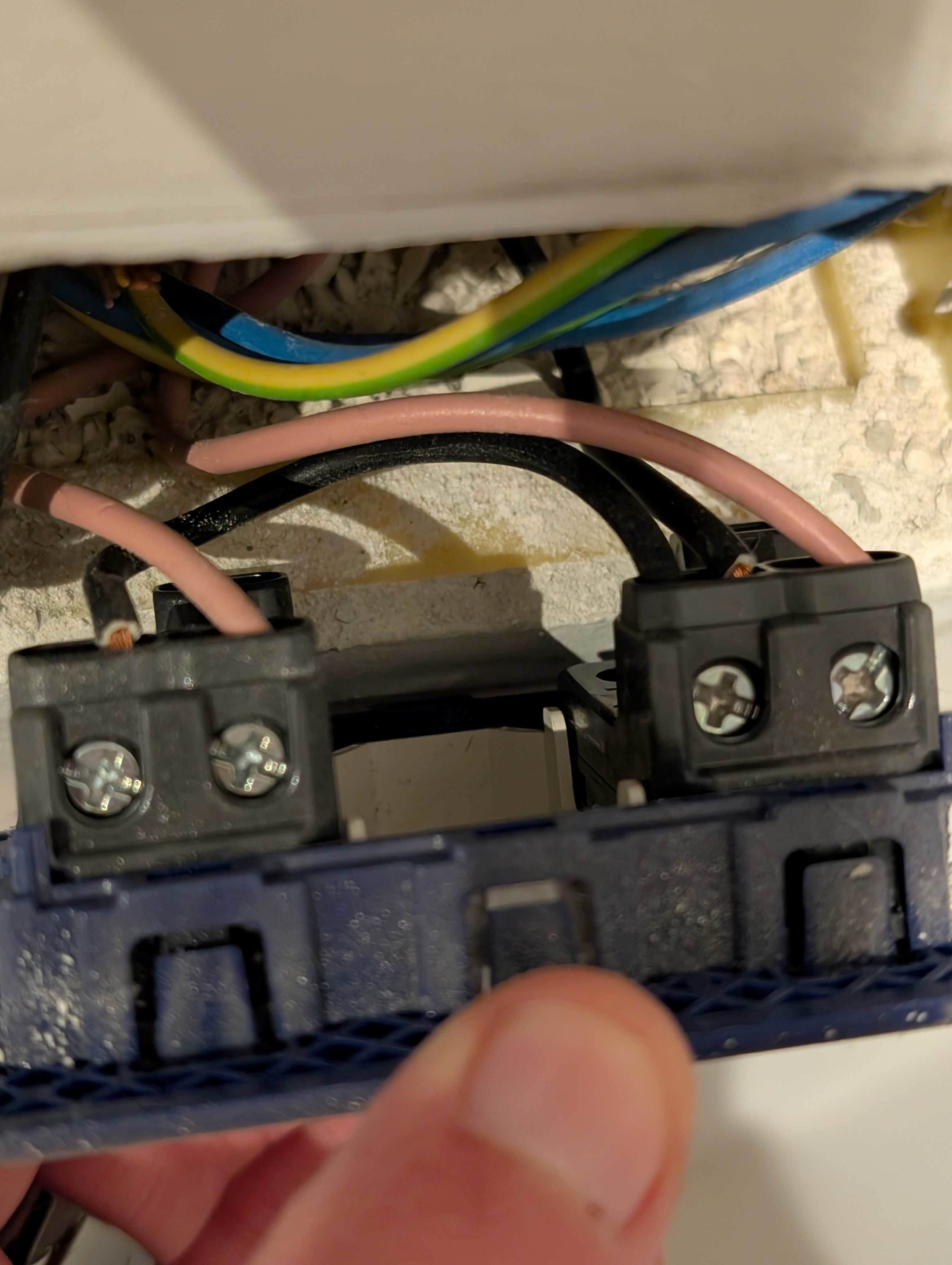

Ciao, vorrei installare un r4 mini per gestione di singola luce comandato da singolo interruttore, mantenendo la funzionalità dell'interruttore. Ho visto un po' di video su youtube e mi è sembrato lo scenario più semplice, il mio problema nasce da quando ho aperto il frutto (foto sotto). L'interruttore che mi interessa è quello di destra, ma non saprei come gestire quel ponte che va all'altro interruttore (che comanda altra luce nella stessa stanza). Nessun deviatore o altro, in teoria dovrebbe essere una cosa bread&butter ma vorrei evitare di far casino non avendo praticamente nessuna competenza in ambito

Mmatteoc · 12 feb

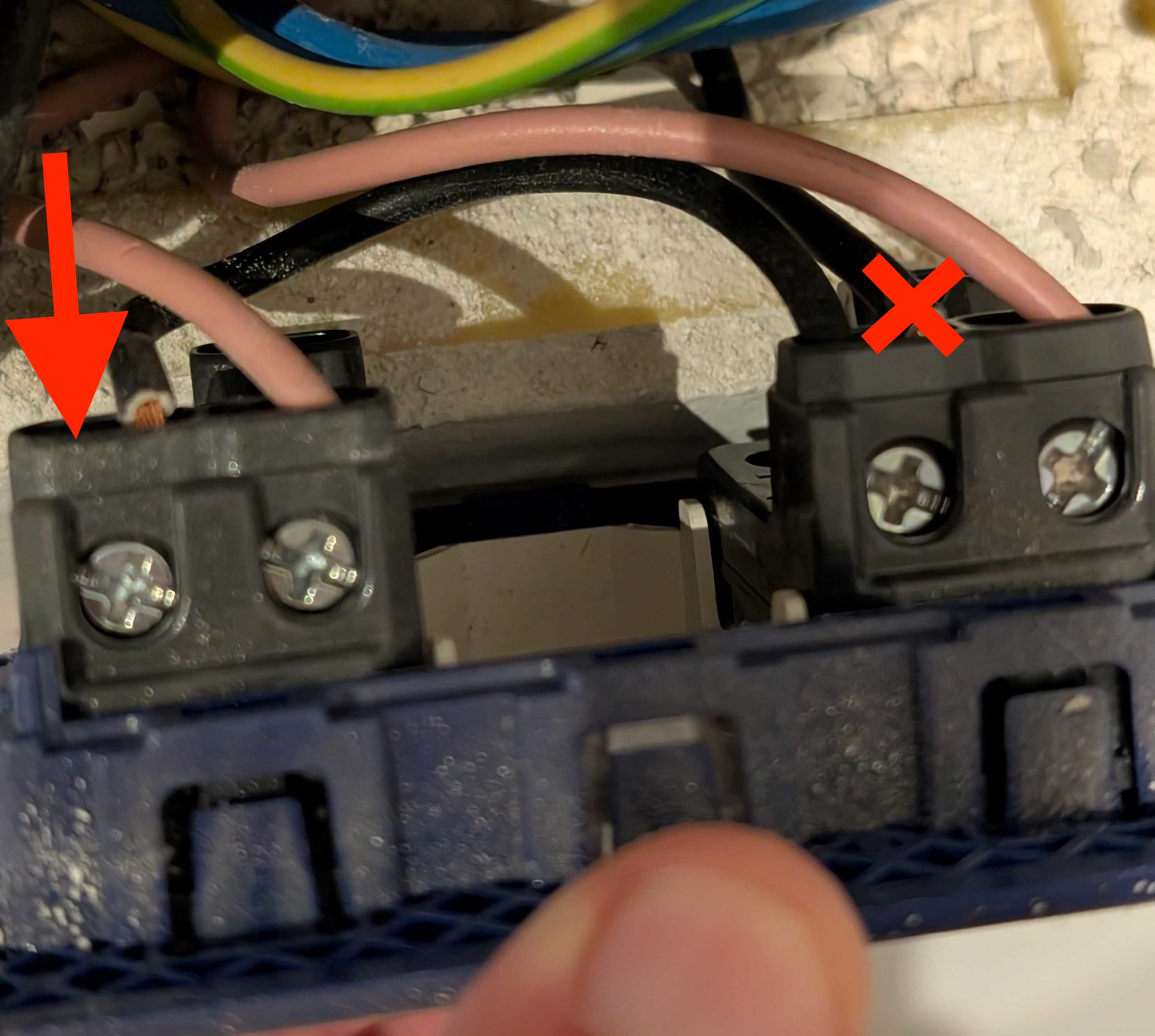

radagast82 Puoi invertire la situazione: il cavo nero (fase, immagino) che arriva nell'interruttore destro lo metti nel sinistro, vicino al cavo nero che collega i due interruttori.
In questo modo l'interruttore di destra rimane con i due fili da mettere nel relé.

Rradagast82 · 12 feb

matteoc grazie. e a quel punto l'altra estremità del ponte la stacco dall'interruttore di destra e lo collego alla fase in del sonoff immagino

Mmatteoc · 12 feb

radagast82 Esatto, colleghi cavo nero a Lin e il cavo marrone (che va alla lampadina) a Lout. Poi colleghi due nuovi cavetti all'interruttore che metti nei due morsetti S1 e S2.

Rradagast82 · 12 feb

venerdì mi ci metto, grazie mille

Rradagast82 · 14 feb

I cavi che vanno in s1 ed s2 hanno un posizionamento specifico verso l'interruttore?

astrolabio · 14 feb

radagast82 No è semplicemente un contatto. Basta che li colleghi nei due contatti dove prima c'erano gli altri cavi collegati senza null'altro.

matteoc Deve collegar anche il neutro all'r4 mini altrimenti non si alimenta.
Vedo un cavo azzurro che passa nella scatola.
@radagast82 riesci a mettere una foto in cui si veda anche quello se è collegato a qualcosa oltre alla lampadina?

Rradagast82 · 14 feb

astrolabio non è collegato a niente ho due tubi in salita che verosimilmente vanno verso le due lampade e il cavo blu passa da un tubo all' altro

astrolabio · 14 feb

radagast82 Ok quando hanno fatto l'impianto sono passati direttamente nella scatola senza interrompere il cavo.
Dovresti tagliare quel cavo e collegare le due estremità sul sonoff in corrispondenza dei due contatti chiamati N
Non hanno un verso quindi collegali come ti pare.

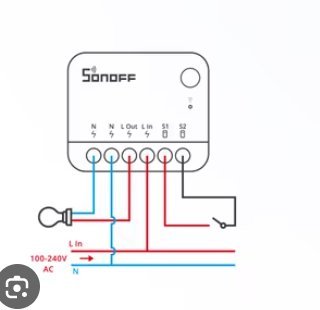

Il risultato finale dovrà essere come questo nell'immagine.

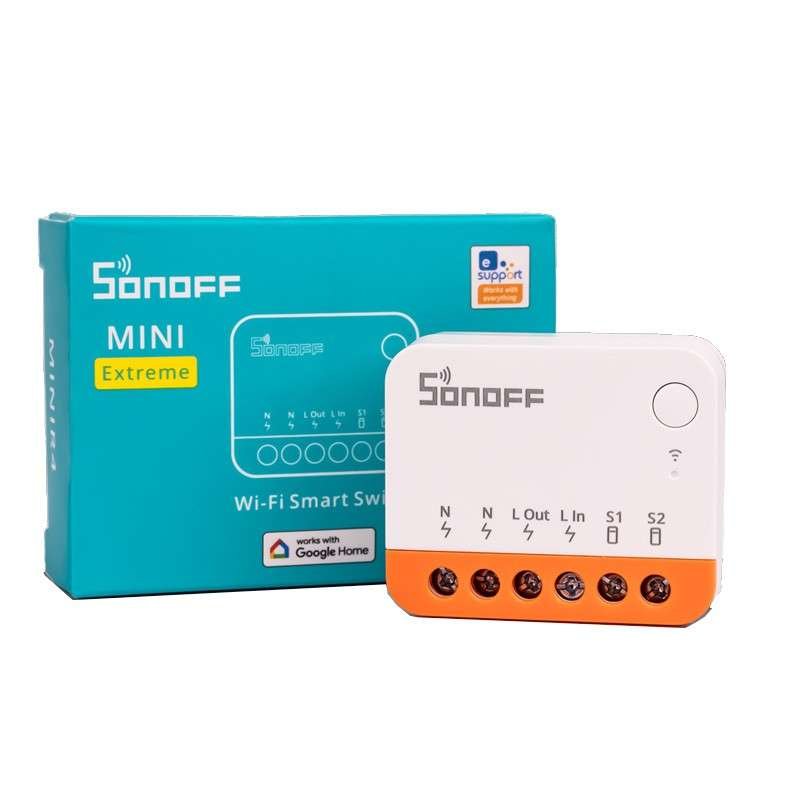

EDIT: Mi confermi che hai questo sonoff? Perchè ora ho letto che esiste pure una versione senza neutro e quindi quello che ti ho appena detto non servirebbe.

Rradagast82 · 14 feb

Sembra funzionare, nel senso che l'interruttore funziona e quindi il matrimonio è salvo. Il sonoff è acceso ora aspetto che partano router switch e ap e configuro il tutto. Grazie mille senza di voi non ci sarei riuscito
Edit: funziona tutto! Ora devo solo capire perché i comandi vocali tramite Google home non vanno

Mmcpalls · 14 feb

astrolabio Dovresti tagliare quel cavo e collegare le due estremità sul sonoff in corrispondenza dei due contatti chiamati N

siamo sicuri che il neutro, che consigli di tagliare, sia un neutro per la linea luce da 1,5mm? Dalla foto non si evince tanto, anche, se presumo di si.
Di norma è sconsigliato intersecare neutri di linee diverse.
Utilizza la versione senza il neutro fai prima

astrolabio · 14 feb

mcpalls Per come è stata descritta la situazione mi sembrava abbastanza scontato che quel cavo fosse il neutro delle lampade quindi mi son sentito di consigliarlo in questo modo.

Rradagast82 · 14 feb

purtroppo non sono in grado di essere più specifico, 1 per mancanza di competenze 2 perchè ho la vaga sensazione che mi abbiano fatto un impianto a pene di segugio. Comunque funziona tutto, entrambe le luci, di cui una sia con interruttore che con il sonoff. se solo riuscissi a far capire a google cosa deve accendere....

astrolabio · 14 feb

radagast82 Non conosco l'ecosistema google ma deduco debba dargli un nome specifico per poterlo accendere.

Rradagast82 · 14 feb

risolto, è il tablet che non capisce, da telefono funziona. ora ho sistemato
mi piacerebbe montarne un altro ma ho paura di scoprire cosa c'è dietro le altre prese....

astrolabio · 14 feb

radagast82 L'unica è provare ad aprirle con calma e valutare cosa trovi.
