Buon pomeriggio,
Vi propongo un super off topic
Ho una "vecchia" stufa pellet edilkamin Polis.
Per renderla un smart ho acquistato sotto consiglio di un fabbricante il prodotto Inngenso che è un modulo Wifi con porta com. La regolazione avviene da un termostato collegato alla basetta a sua volta connessa sulla porta com della stufa e qui viene il problema.
Come devo connettere i due cavi rispetto alla piastrina ?
Grazie a tutti!

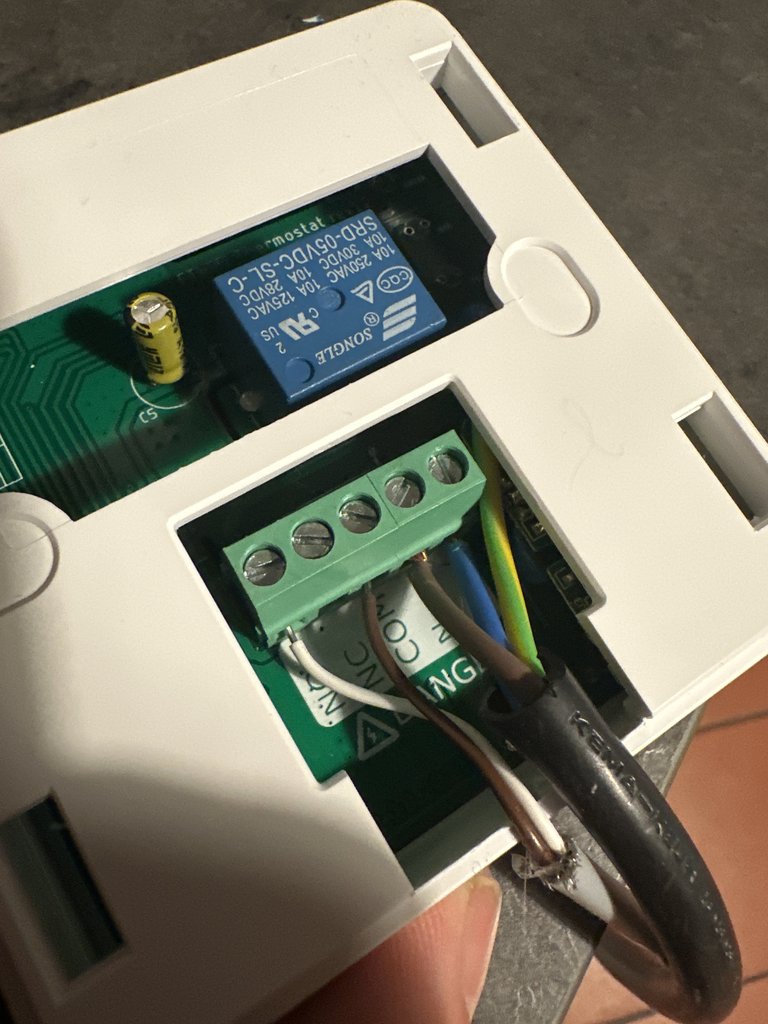

Ok.. andava alimentato con la 220
apez84
Scusami, quell’ apparecchio cosa fa? Anche da termostato?
Anche io ho una edilkamin con porta seriale e da istruzioni, chiudendo o aprendo un contatto tra due pin della seriale la stufa si accende e spegne.
Io l’ho domotizzata con un semplice sonoff con contatto pulito che ovviamente può essere comandato sia manualmente, sia creando scenari, sia interfacciandolo con sensori temperatura Wi-Fi.
apez84
Innanzitutto controlla da manuale quale coppia di pin su seriale ha la funzione di accendere e spegnere, sempre se sia possibile.
Dopodiché io ho usato questo:
https://www.amazon.it/dp/B0BCVDS3VM?ref=ppx_yo2ov_dt_b_product_details&th=1
L’ho messo in una cassetta stagna insieme ad un alimentatore usb che ho alimentato con un’uscita dell’ ups che mi protegge la scheda e ho attaccato la cassetta con biadesivo dietro la stufa.
Ovviamente dalla cassetta esce anche il cavetto con spina seriale (fatto da me) che va sulla presa.
P.s. vedo che il cavetto ce l’hai, quindi uno step in meno
P.p.s. Il relè che ti ho indicato ha i contatti a saldare. Se non puoi o non vuoi saldare i fili della seriale ce ne sono con morsettiera, ma sono più grandi e costano di più

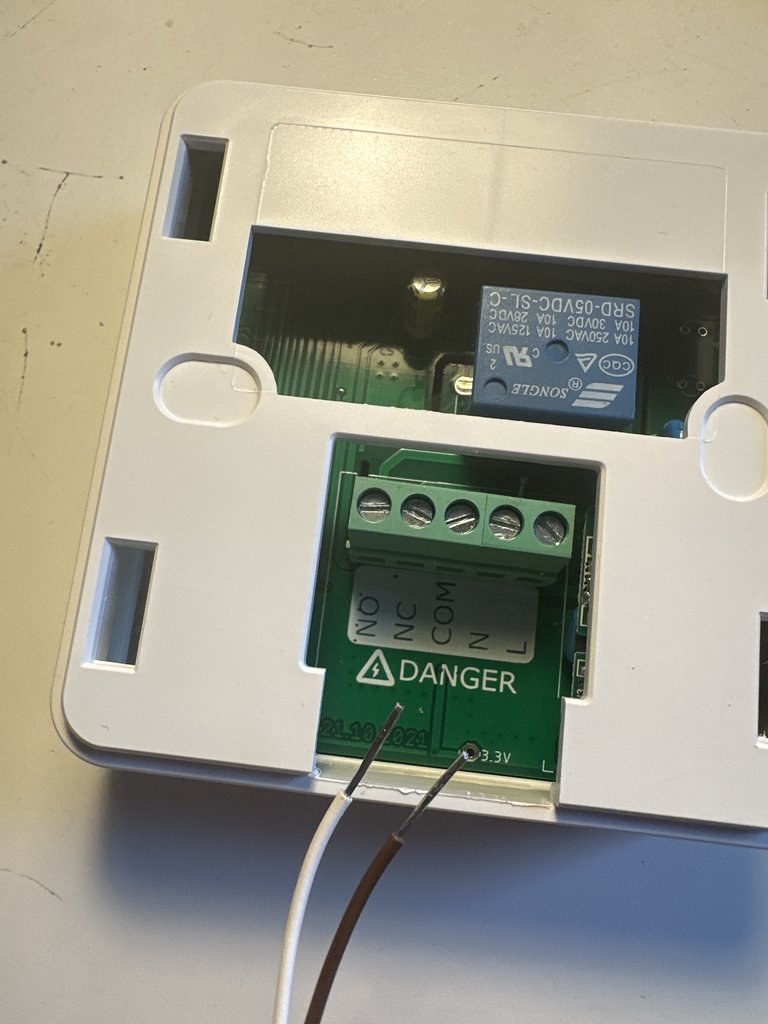

geppoG1 grazie, tornando alla attuale configurazione

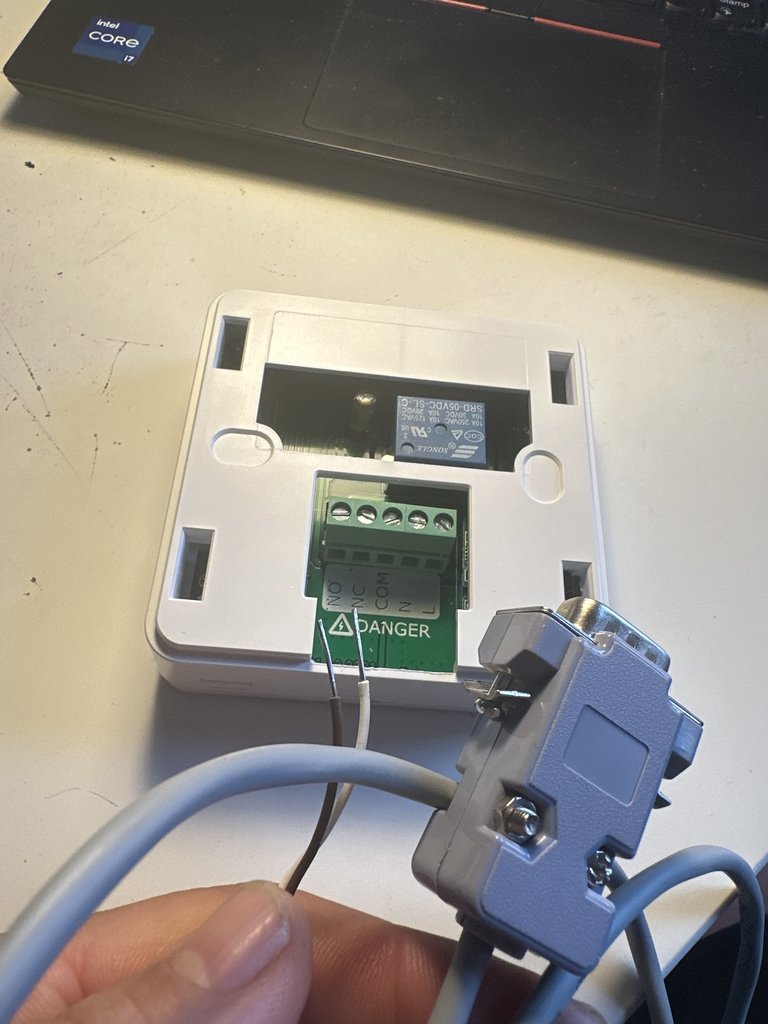

Sai dirmi se ti torna come ho collegato i cavi?
Sembra che non interagisca con il sistema pellet mentre. Il termostato si collega corretta alla basetta.
Ho messo i cavi in no (normal open) e com , quindi alimentato .

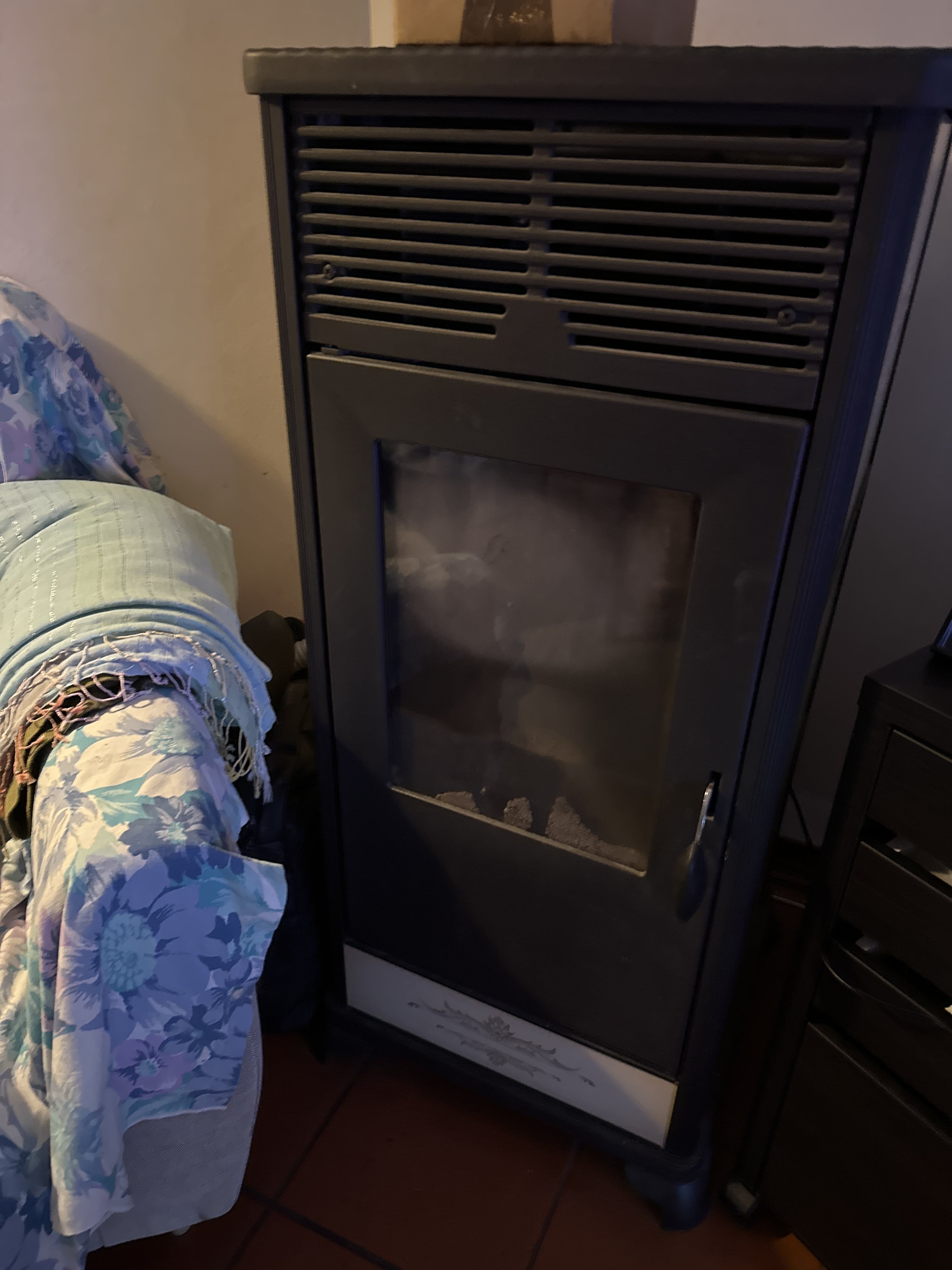

La mia pellet per intenderci è lei
Ecco il prodotto completo
https://riscaldaerisparmia.com/4-termostati-wifi
apez84
Si i collegamenti dovrebbero andare bene, al massimo quando dovrebbe accendersi si spegne e viceversa (se al posto del no avresti dovuto usare nc) ma a quanto ho capito a te non funziona proprio.
Verifica che sulla stufa non siano attive programmazioni di auto accensione e spegnimento e tieni presente che dal cambio stato del contatto la scheda ha una temporizzazione (nella mia di 10 secondi) prima che il comando venga accettato.
Altra prova che farei è scollegare i fili della seriale dal dispositivo, collegare la seriale sulla stufa e provare manualmente a cortocircuitare i fili a stufa spenta sempre tenendo presente quanto detto sopra.
Vorrai perdonarmi se mi permetto, non ti pare che il divano sia un po troppo vicino alla stufa? Specie con un controllo remoto non ti preoccupa un minimo lasciare incustodito un dispositivo così "potente"?
psf la tengo al minimo e sono sempre presente quando va

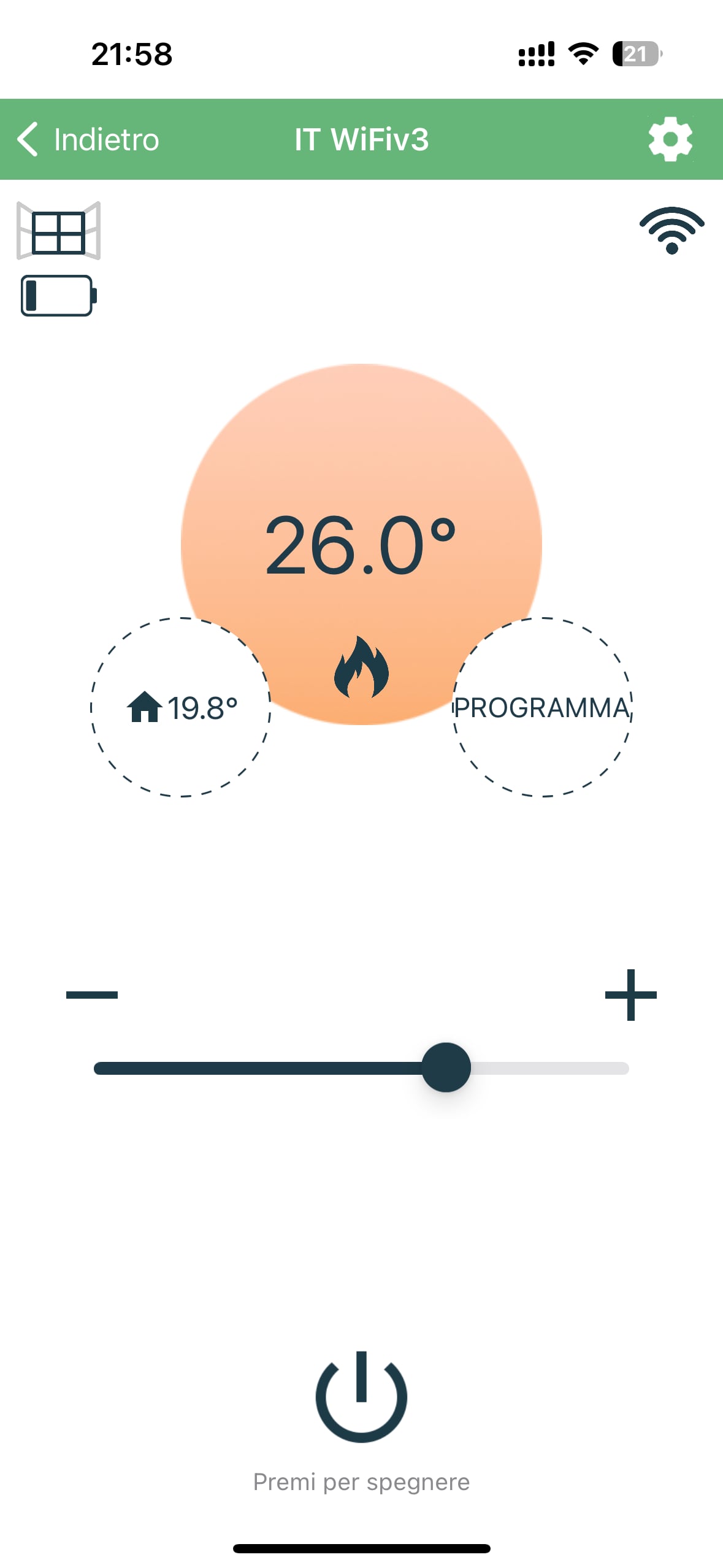

Finalmente sono riuscito ad accoppiare il dispositivo alla app e ora posso comandare, quando intervengo alzando o abbassando la temperatura vedo e sento scattare il rele collegato ma non succede nulla ovvero non si accende. Può essere che la causa sia effettivamente il programma impostato?
Ok, allora non capisco la gestione wifi, basta un volgare termostato meccanico,ma anche no, una stufa a pellet (da possessore di extraflame) non è una caldaia a gas che la gestisci al grado, accendi e spegni. Nella norma uno la accende decide la temperatura oltre la quale entra in modulazione (potenza minima per restare attiva) e stop. La funzione di spegni e accendi totale, se pur presente, è "ridicola"...
Ho dato un'occhiata veloce, sei certo di come dare l'impulso sui pin? ho sentito dire che va dato almeno un 3 secondi di chiusura contatto e poi tolto.
apez84 ti consiglio il forum stufapellet.forum..... , sono molto preparati. Ora non ci ho perso tanto tempo ma mi pare che vadano chiusi 2 pin di quella porta "seriale" per circa 3 secondi per dare l'impulso di accensione, stessa cosa per spegnere
EDIT. controlla bene il modello, altri post indicano invece che va bene il contatto ON OFF come dici, ma va fatto:
• Azzerare e disattivare la programmazione oraria settimanale
• Disattivare "Comfort Clima"
Buongiorno.
Il cavo Edilkamin 620550 per collegare il combinatore telefonico è composto da 2 fili collegati ai pin del connettore 9 poli Dsub.
Qualcuno sa dirmi su quali pin?
C'è lo schema di questo cavo?
Attendo vostro feedback.
Grazie.
cassergio74
Io ho la descrizione di ciò che chiedi sul manuale d’uso.
Hai provato a darci un’occhiata?
LevatiAngelo

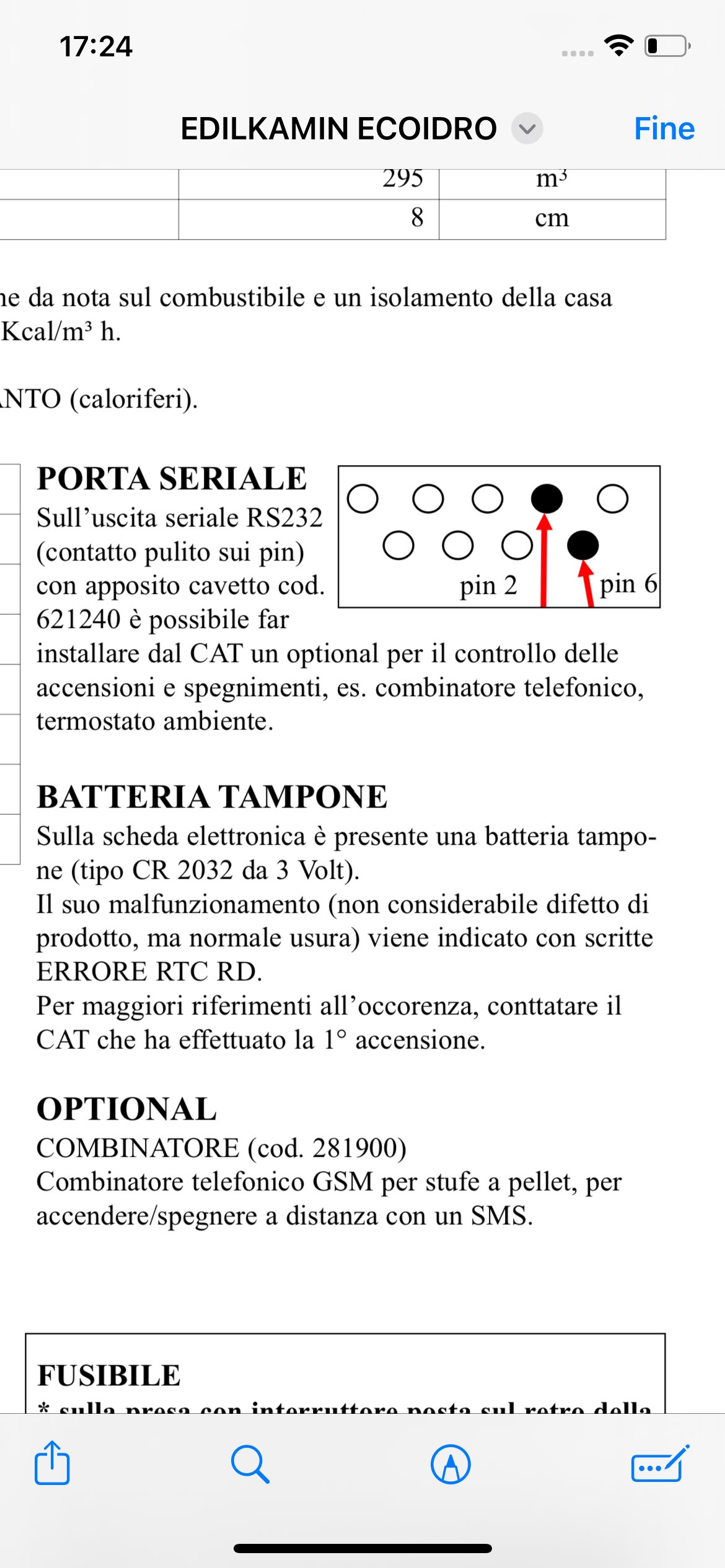

Ti allego foto del mio manuale
Grazie Geppo preziosissimo. Provero cosi , anche se il mio cavo ha una sigla differente, è un cod. 640560
I collegamenti saranno gli stessi , che tu conosca ?
