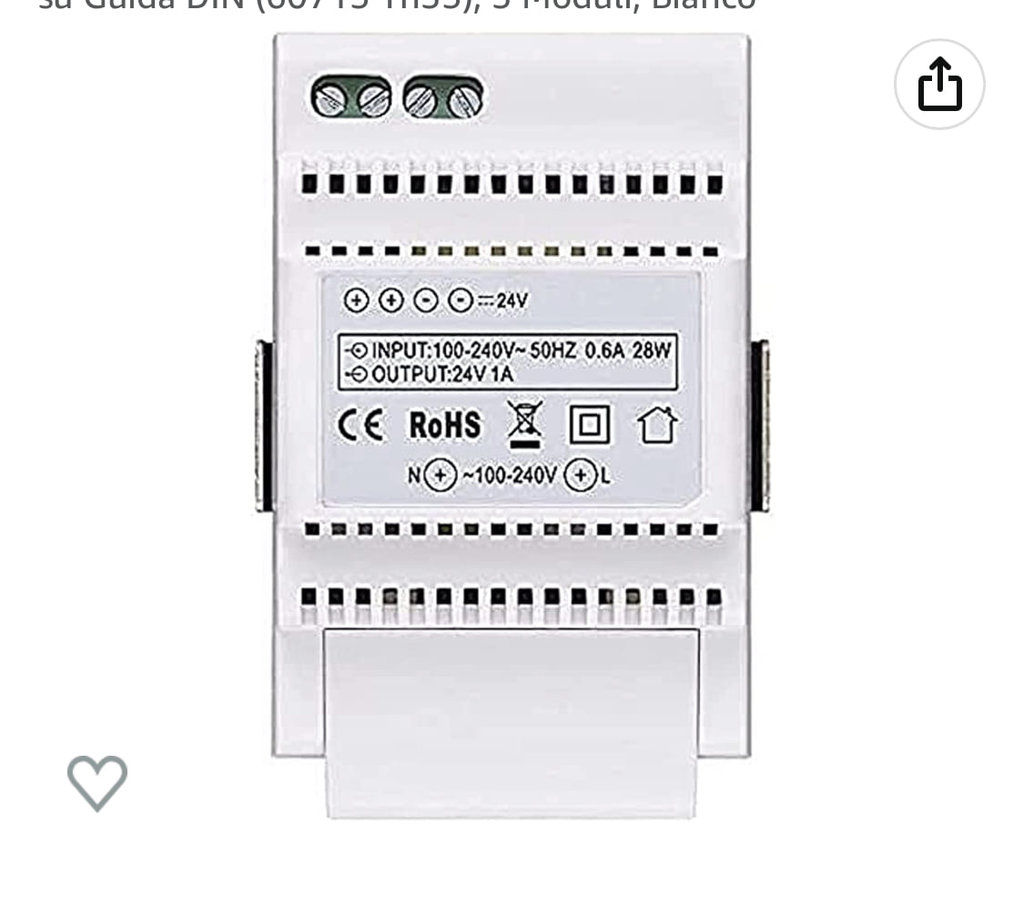

geppoG1 All’uscita di FM (sotto) se non vuoi mettere un interruttore dedicato.
Ma poi, una volta alimentato, sai come collegare l’impianto citofonico?
P.s. Ho dato per scontato sia per un citofono ma forse non lo è.
un interuttore dedicato è da mettere, punto.

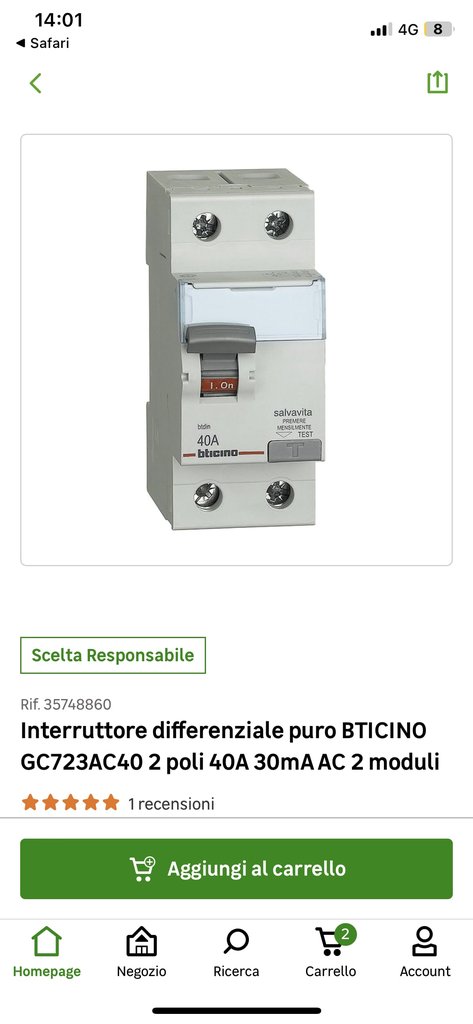

bortolotti80 bticino mette da almeno gli anni 90 le linguette grigie per i differenziali puri, e grigie per gli MT+Diff, qualsiasi elettricista dovrebbe saperlo, è pericoloso non saper ciò e scambiare!
il quadro deve essere stagno (come quello dei vicini), e bisogna usare i pressacavi per entrare dato che siamo all'esterno (come non hanno fatto i vicini).

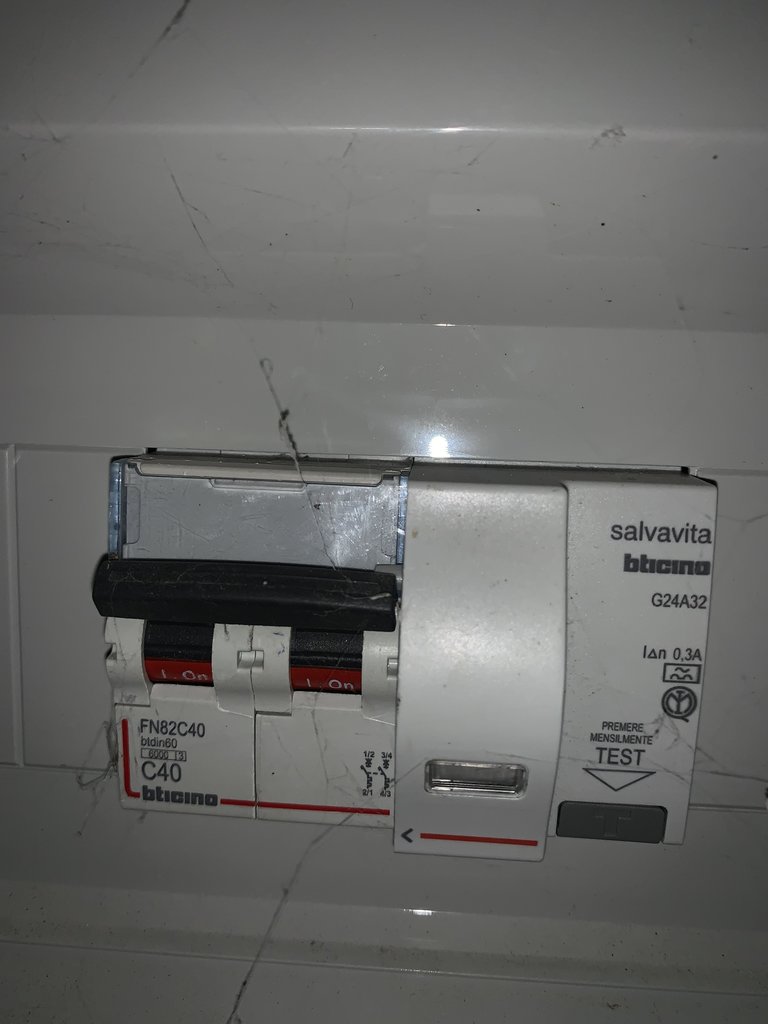

il differenziale messo lì è errato e va messo uno selettivo o nulla (se il montante non ha masse estranee o altri cavi di altri appartamenti, non serve differenziale)
i fili che si vedono uscire dalla canalina sopra devono essere sistemato, perché non si può lasciare così un filo, è pericoloso, il cavo è fin a doppia guiaina, chi lo ha fatto non sa manco gestire la lunghezza dei fili.

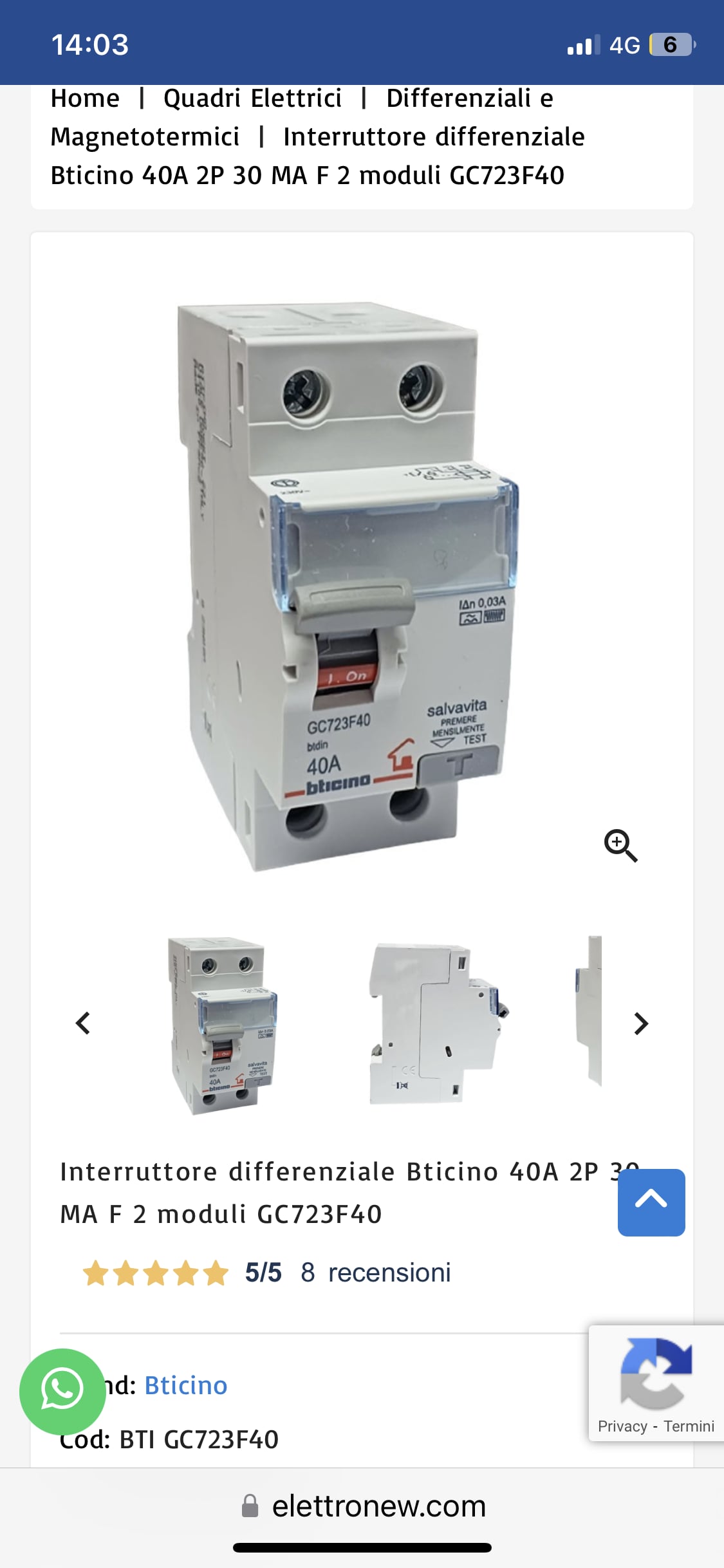

se a valle c'è un tipo F a monte non ci può essere un tipo AC, ma A (anche se solo gli ABB dicono che c'è selettività così e non ci sono problemi), F, o B, anche se è più del doppio dei mA.
geppoG1 Solo ABB li rende non assemblabili (ma facilmente assemblabili con un po' di olio di gomito).
Technetium bortolotti80 non è proprio detto è possibile che siano tarati in modo diverso e non sono in grado di proteggere il differenziale da sovracorrenti e bruciarlo. So che la nuova grafica viene applicata sopra agli interuttori francesi, mentre la vecchia c'era del know-how italiano misto ai francesi che non c'è più. Io non mi fiderei.
occhio tipo S, non tipo SI, SI sta per super immune non ritardato, schneider e le sue nomenclature...
questo non è ritardato ma super immune, non è di un tipo ammissibile a monte di un tipo F ed altre cose...

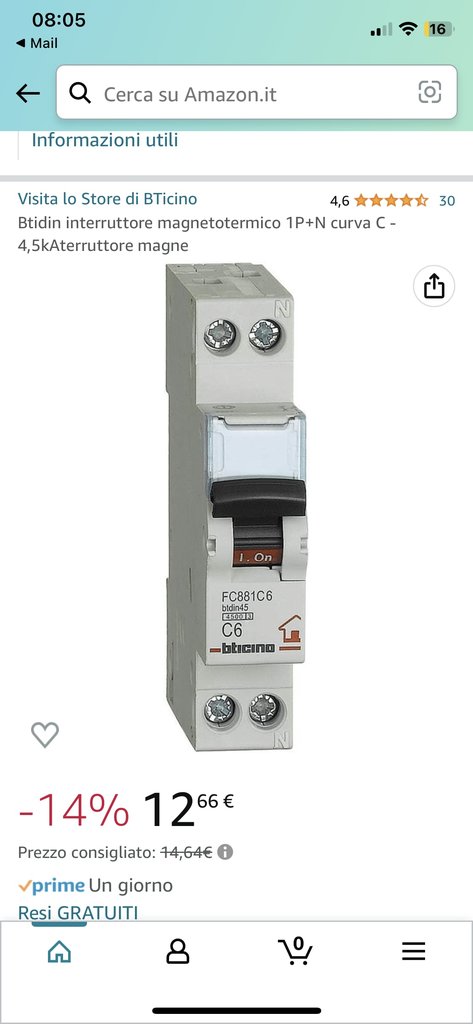

inoltre se c'è un termico bticino il differenziale va bticino. Punto, oppure si mette anche un termico SE e si sposta il termico bticino in casa (cosa consigliata).
anche se così la selettività non è garantita al 100% ma al 90%
sta terra fa proprio cagare, c'è un unico vano contatori, ci va una unica terra comune.
bortolotti80 mmh non è che mi piaccia troppo questo video... ci sono tanti errori.
Ti consiglio vivamente di dividiere le linee con almeno due differenziali (dato che lo spazio c'è), uno per la luce (che puoi riusare il vecchio da 25A tipo AC che serve tanto un o due interuttori da 10A e non è un problema, basta che non ne serva uno da 16 ed uno da 10!) e per il citofono, ed uno/due per il resto, la CEI 64-08 impone almeno 2 differenziali da 30 mA per abitazione (in maniera da garantire che se c'è un corto nelle prese non salti il resto!), inolte è buona norma non mettere più di 3 inverter (in realtà l'ideale è 1 o 2) a differenziale, nel tuo caso vedo "CDZ", "FRIGO", "LAVAS", "ASCIU", "LAVAT" tutti sotto lo stesso differenziale, e non è per nulla corretto.
Il tipo F è ottimo per gli inverter, anzi entro qualche mese sarà obbligatorio, non più facoltativo, e ti consiglio di non metterne uno solo, ma dividi in più linee! altrimenti se c'è una dispersione ti salta tutta la casa e stai ore a trovare cosa da problemi!
albertg un ultimo consiglio per il garage è meglio far partire un altro cavo con un differenziale dedicato per il garage?la distanza è uguale a quello di casa
assolutamente sì, anzi visto che ci sono ti consiglio di dividere le prese e le luci in almeno 2 MT separati, uno per la zona giorno ed uno per la zona notte, se non uno per stanza, così è realmente poco!
più differenziali e magnentotermici ci sono meglio è! Io sono team magnetotermici differenziali ovunque, però non posso imporlo, solo consigliarlo.
bortolotti80 Avevo sbagliato ieri, perché non avendo un SPD la terra o era predisposta per futuri usi oppure avevano fatto un lavoro del genere, non poteva servire il differenziale ahahah
l'SPD non si mette mai ma mai insieme DG se esso è a distanza maggiore di 3 metri dalla abitazione, perché l'SPD funziona solamente per distanze entro i 10 metri (quindi ne perdi almeno 3...), e così ne perdi un casino, quella cosa lì è erratissima, la terra deve essere il più corta possibile verso il picchetto dal quadro elettrico della abitazione.
