Perché sono necessari 4 cavi x distribuire i Segnali Sat.
La Banda KU licenziate x le trasmissioni TV utilizzata dai satelliti geostazionari è attualmente compresa fra i 10.700Ghz e 12,750Ghz al fine di massimizzare l'occupazione dell'intero spettro i canali vengono trasmessi con diverse Polarizzazioni; nei satelliti Europei le Polarizzazioni sono solitamente Orizzontale & Verticale mentre in altre parti del Mondo (Russia & altri paesi) vengono utilizzate le Polarizzazioni Circolari: Circola Destrorsa & Circolare Sinistrosa (Ricevibili inserendo una lamina Dielettrica a 45° nella Giuda d'Onda).
La Banda KU è composta da 3 Sotto-Bande:
FSS compresa, se non ricordo male fra 10,700Ghz e 11,700Ghz; ampliata da 11,000Ghz verso il Basso con l'introduzione a metà degli anni novanta di nuovi satelliti Astra (Astra 1D).
DBS compresa, se non ricordo male, compresa fra 11,700Ghz e 12,500Ghz, introdotta agli inizi degli anni 80/90 con l'introduzione del primo Satellite Europeo ad Alta Potenza chiamato Olympus, utilizzato x la fase di Test x trasmettere il Mondiale Italia 90 in Pal Plus, il Satellite ebbe vita breve x problemi; successivamente altri satelliti vennero lanciati, Sirius, Tele X (x la copertura della penisola Scandinava).
Ricordo che con la mia 3metri riuscivo ad agganciare questo satellite x vedere le partite del campionato italiano: la pacchia durò poco perché la Federazione Italiana protesto richiedendo la diminuzione della Potenza di Trasmissione durante le Partite; anche con la diminuzione di alcuni dB ai margini del FootPrint non era possibile agganciare il segnale anche abbassando la Soglia Statica del Ricevitore, con il passaggio alla Codifica DMac divenne impossibile riceverle anche con codifica aperta.
SMS (o Telecom) compresa, se non ricordo male, fra 12.500Ghz e 12,750Ghz; inizialmente utilizzata dai Satelliti Francesi Telecom che trasmettevano i Ch Nazionali in Secam.
Inizialmente gli Lnb, al fine di contenere i costi, erano Monobanda successivamente al fine di semplificare gli Impianti vennero introdotti dei particolari Lnb chiamati Tripla Banda in grado di sintonizzare l'intero spettro Ku.
In questi particolari Lnb il cambio di Banda era ottenuto mediante un cambio di Tensione nell'alimentazione del LNb (12/18V) mentre la polarità era gestita da un Polarizzatore.
I Polarizzatori era 2 Tipi: Magnetici (Paris BU) o Meccanici (Corotor) ; i magnetici richiedevano 2 Fili x la gestione mentre i meccanici 3 fili.
I Polarizzatori magnetici erano comunemente utilizzati, x la loro semplicità, nella ricezione della Banda Ku mentre x la ricezione combinata di C/Ku venivano utilizzati quelli meccanici (Chapparal Corotor Wide Band II C/Ku nel mio impianto ho la versione C/Ku & S).
Risulta evidente che in questa tipologia di Impianto la parte fondamentale una buona ricezione risiedeva nel FeedHorn o Illuminatore che era progettato, non solo in relazione alla Banda ma anche alla fuoco dell'Antenna.
Gli elementi erano fra loro accoppiati mediante flange: C120 fra FeedHorn (Illuminatore) e Polarizzatore e WR75 fra Polarizzatore e Convertitore (Lnb).
L'evoluzione dell'tecnologia (profilazione delle Antenne), Incremento delle Potenze nei Satelliti Geostazionari, abbattimento dei costi nella realizzazione degli Lnb vennero introdotti particolari modelli che consentivano la ricezione di entrambe le polarizzazione senza l'uso dei Polarizzatori chiamati Universali; in questi modelli il cambio di Banda era gestito attraverso un Tono a 22Khz mentre il cambio di polarizzazione con un cambio di tensione (12/18V).
La possibilità di ricezione di ricezione di entrambe le Polarizzazioni, in questi particolari Lnb, si ottiene inserendo Antenne disposte fra loro a 90° mentre il cambio di Banda viene ottenuto modificando l'Oscillatore Locale x la conversione di parti dello spettro Ku fra 950Mhz e 2150Mhz; gli oscillatori Locali (O.L.) per la Banda Ku sono i seguenti:
Banda Bassa O.L. 9,75Ghz x la Banda compresa fra 10,700Ghz e 11.700Ghz
Banda Alta O.L. 10,6Ghz x la Banda Compresa fra 11,700Ghz e 12,750Ghz
Con l'introduzione di questi modelli venne integrato nel Lnb anche il FeedHorn (Illuminatore) poiché con l'incremento della Potenza Trasmissiva non era necessario ottimizzare in relazione all'antenna; sono ancora disponibili, x installazioni particolari, Lnb con Flangia C120 per migliorare l'accoppiamento con antenne di grosso diametro dove solitamente viene fornito un illuminatore specifico.

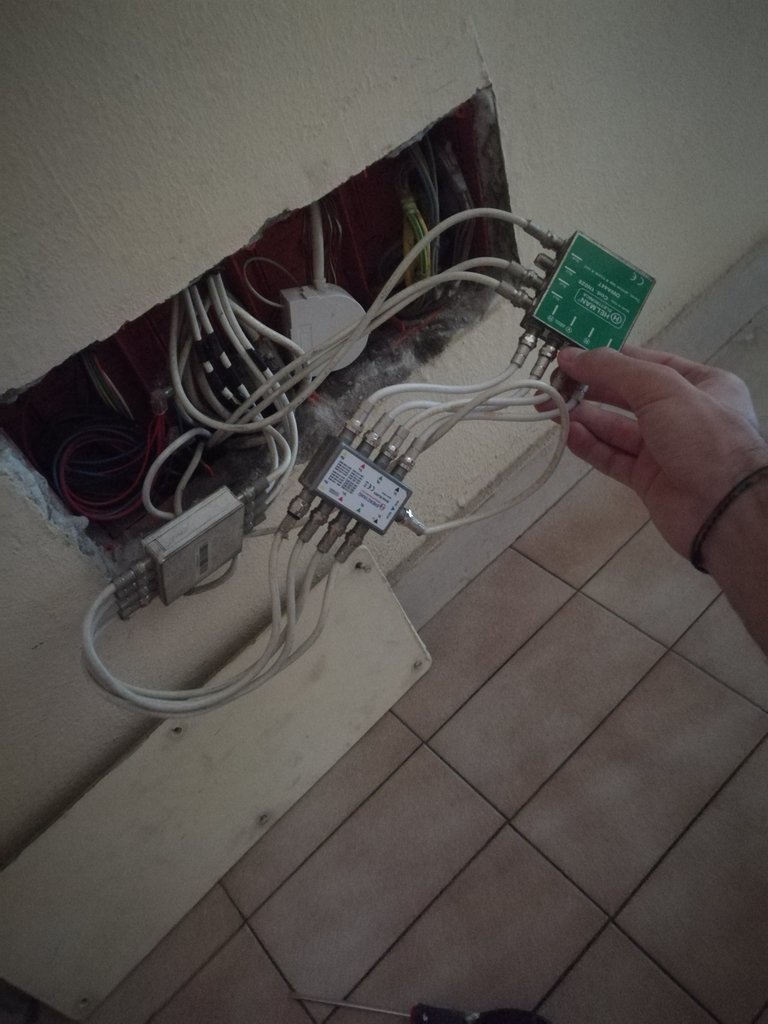

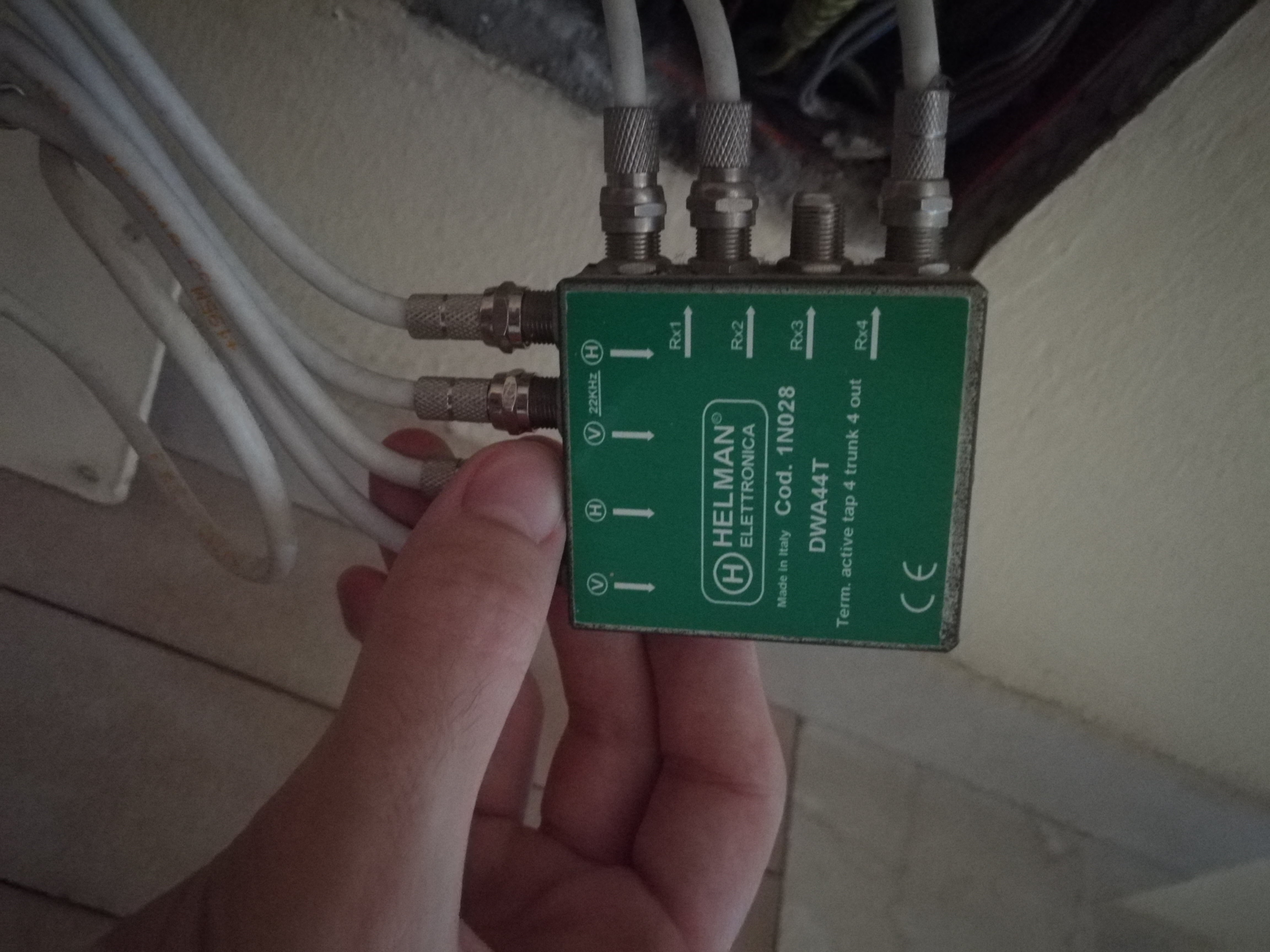

Con un ulteriore sviluppo tecnologico vennero introdotti gli Lnb con 2, 4 fino a 8 Uscite indipendenti; contestualmente a questi vennero sviluppati particolari Lnb x la distribuzione Condominiale con tecnologia Mutiswitch in Cascata.
Questi Lnb, a differenza dei modelli precedenti veicolano su ogni cavo una porzione di Banda Ku in modo da distribuire l'intero Spettro:
V/L Polarizzazione Verticale & Banda Bassa
H/L Polarizzazione Orizzontale & Banda Bassa
V/H Polarizzazione Verticale & Banda Alta
H/H Polarizzazione Orizzontale & Banda Alta
Con l'introduzione del MySky con doppio Tuner, venne introdotto In UK, un particolare sistema che consentiva di veicolare 2 segnali indipendenti su una singola calata; questo metodi convertiva il segnale del secondo Lnb su una frequenza superiore ai 2300Mhz ma questa soluzione non ebbe particolare successo poiché con l'aumentare della frequenza il segnale era soggetto ad interferenza esterne in un cavo coassiale non concepito x operare a quella frequenza.

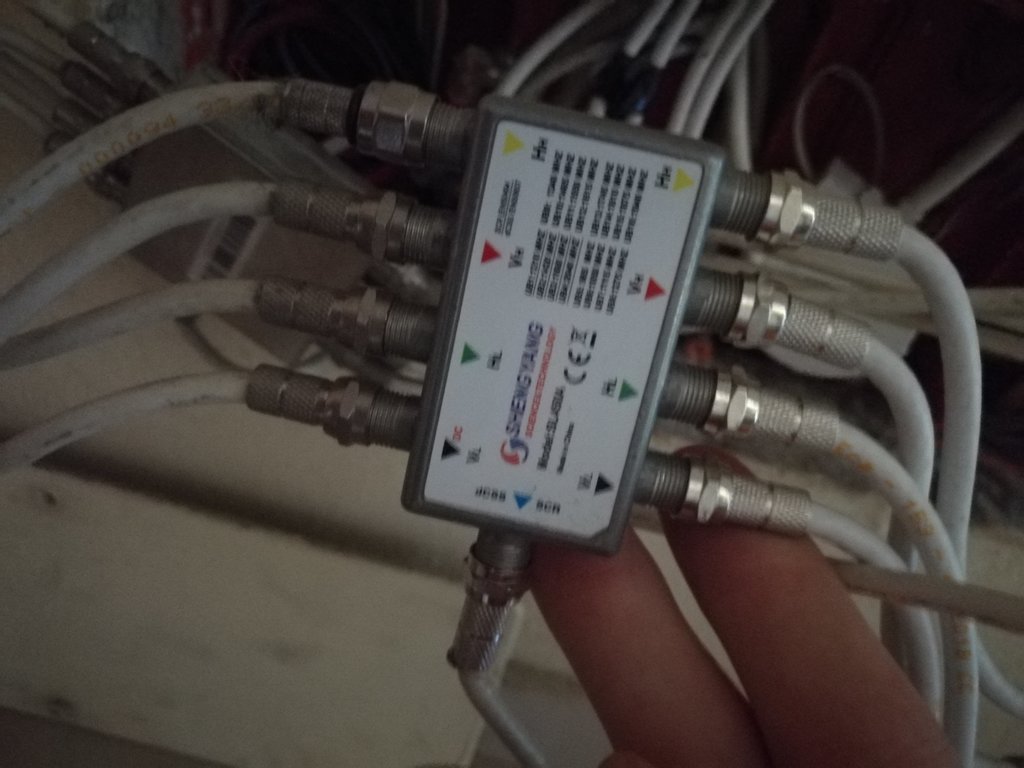

Utilizzai questa soluzione fino all'introduzione della Tecnologia SCR che consentiva di veicolare 4 Ch. indipendenti su un unica calata (in Germania era disponibile anche una versione a 8 ch. non compatibile con Sky); questo particolare Lnb o Multiswitch metteva a disposizione particolari porzioni di Spetto Ku sui Ch. SCR come richiesto dal Ricevitore.

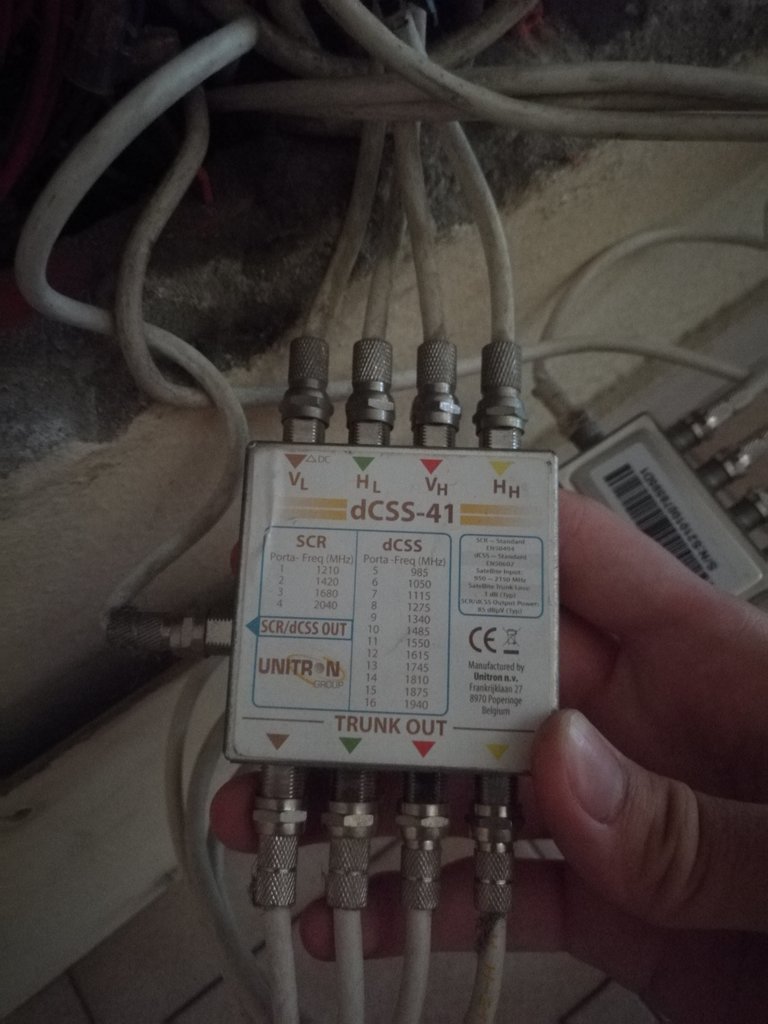

Con l'introduzione del Sky Q Platinum venne introdotta la Tecnologia dCSS che consente la distribuzione di n.12 Ch dCCS Indipendenti & n.4 SCR Indipendenti; la differenza sostanzia fra il Sistema dCSS e SCR risiede nella gestione Digitale dei comandi x la gestione dello Spettro Ku.
Inverto ha ultimamente introdotto un Lnb Unicable II in grado di gestire fino a n.32 Ch. Indipendenti; questo particolare prodotto consente, oltre ad operare in Modalità Dinamica x servire fino 32 Utenze Indipendenti, di operare anche in modalità Programmata x operare come i vecchi Impianti SMATV in questo modo si possono servire oltre 32 Utenze limitando però la ricezione di un Satellite a solo 32 Trasponder.
Con l'introduzione di Lnb Ottici e Distribuzione in fibra ottica non esistono vicoli di banda di conseguenza non sarà necessario realizzare colonne x la distribuzione x Microswitch a 4 fili x ogni slot Satellitare.
Spero di non essere stato troppo prolisso.
Rimango a disposizione x eventuali chiarimenti.
Paolo
