Adrian97 In pratica quando si parla di celle, cosa sono esattamente?
La cella è una blocco banda che viene emesso dal sito radiomobile. Esso è contraddistinto da un suo (long)cellid che accorpa l'eNb a cui appartiene e il (short)cellid; per comodità si usa l'accoppiata eNb+(short)cellid per riferirsi ad una cella

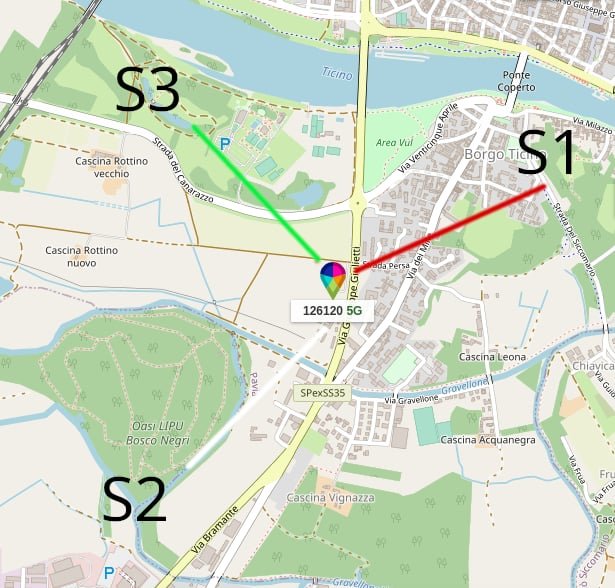

Il settore, invece, è uno "spicchio" di spazio dove determinate celle vengono irradiate. Una tri-settoriale classica si presenta più o meno così
Ogni settore, solitamente, può avere una o più celle in base alle necessità (o pigrizia/impedimenti) del gestore in questione
Mettendo un esempio, un operatore può mettere quattro celle LTE (B20, B7, B3 e B1) per ogni settore, coi loro identificativi univoci per settore, così da avere in totale dodici celle sul sito preso in considerazione; in questo caso, avresti queste celle con questi short cell ID:
- B20: 11 (sul primo settore), 21 (sul secondo settore), 31 (sul terzo settore);
- B3: 10 (s1), 20 (s2), 30 (s3);
- B7: 12 (s1), 22 (s2), 32 (s3);
- B1: 14 (s1), 24 (s2), 34 (s3).
Gli short cell id variano in base al gestore o anche in territori dello stesso gestore, non c'è l'obbligo di accomunare uno short cell id ad un blocco di banda in particolare
Nei paesi esteri puoi avere anche più blocchi nella stessa frequenza, tipo con Orange a Barcelona con doppia B7: son comunque celle distinte (con short cell ID diversi), nonostante siano accomunate dalla stessa frequenza e dallo stesso settore
Ora metto i casi particolari
Solitamente, è vero che uno/più pannelli nella stessa direzione (accomunati dallo stesso gestore) sono un solo settore, ma possono esserci casi particolari dove questa regolina non vale
Multilobo

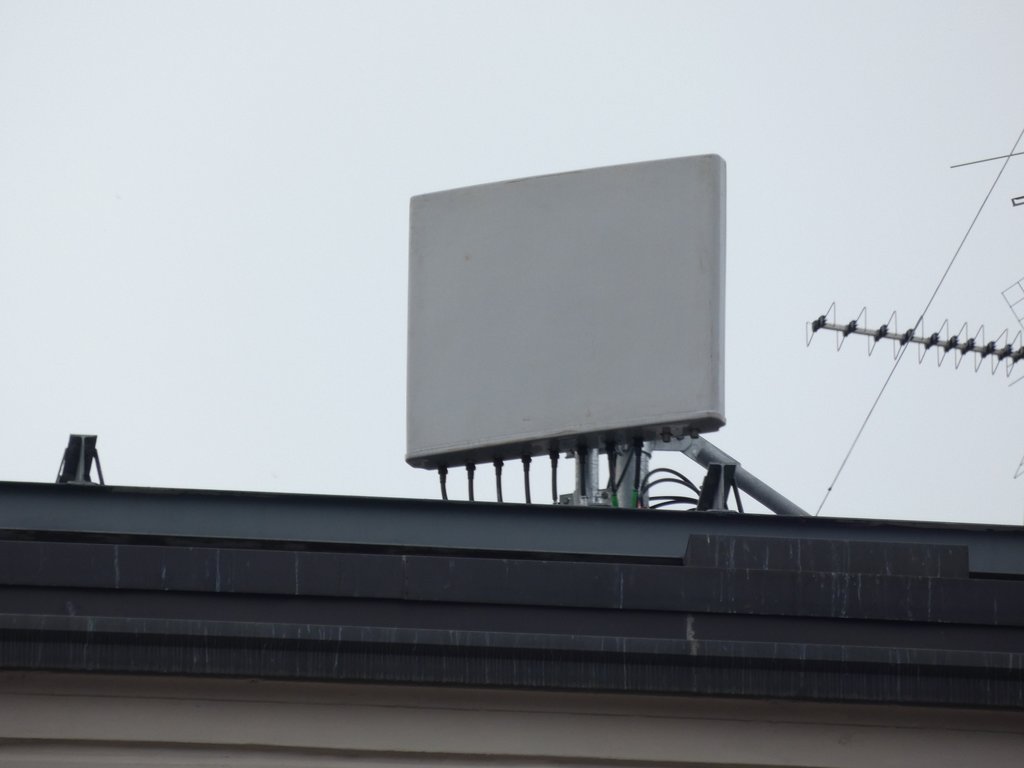

Tipico esempio è quella della multilobo, dove un pannello del genere può generarti molti "settori" in un angolo ristretto di spazio, e con essi tutte le celle per settori. È una soluzione usata soprattutto dove ti serve massimizzare la capacità di carico di utenza, ossia in piazze importanti (piazza Duomo a Milano) o concerti/eventi importanti

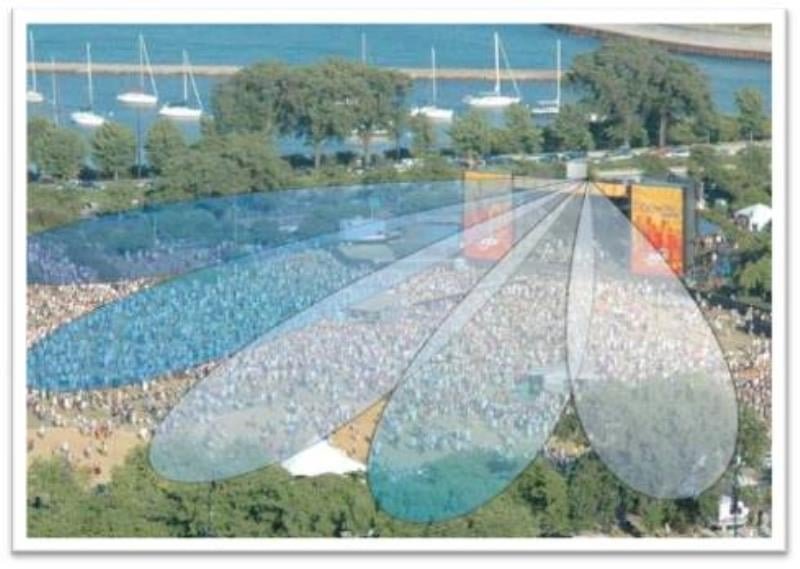

Per visualizzare meglio come possono essere i settori di una multilobo:
Dual beam

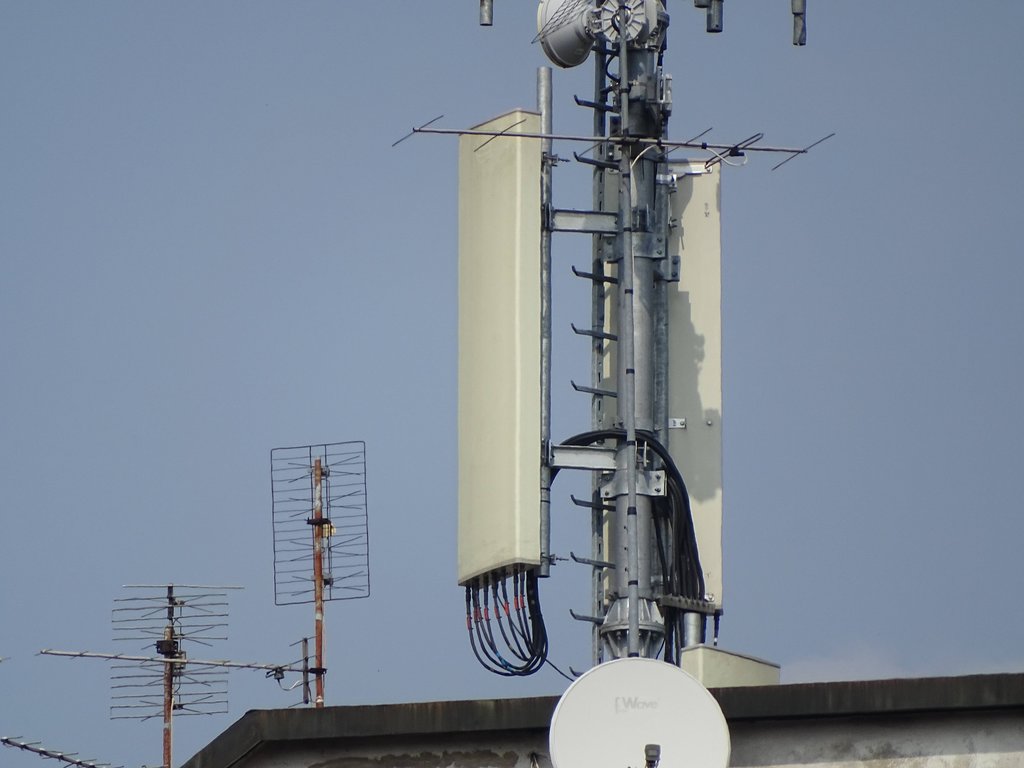

Un simpatico radiante, molto simile a quelli tradizionali, dove però i settori generati sono due e non uno. Il concetto è simile a quello delle multilobo, ma hanno i lobi molto più larghi rispetto a questi ultimi (semplicemente perché sono solo due) e possono essere tranquillamente usati in ambito cittadino ove la situazione lo richiede, tipo località turistiche o metropoli
Micro/DAS
Nei casi di impianti micro oppure di DAS, la norma è di non diffondere la cella solo da un unico punto radiante, ma da più punti. Questo perché non è necessaria tutta questa capacità per impianti dedicati, oltre ad una questione meramente economica

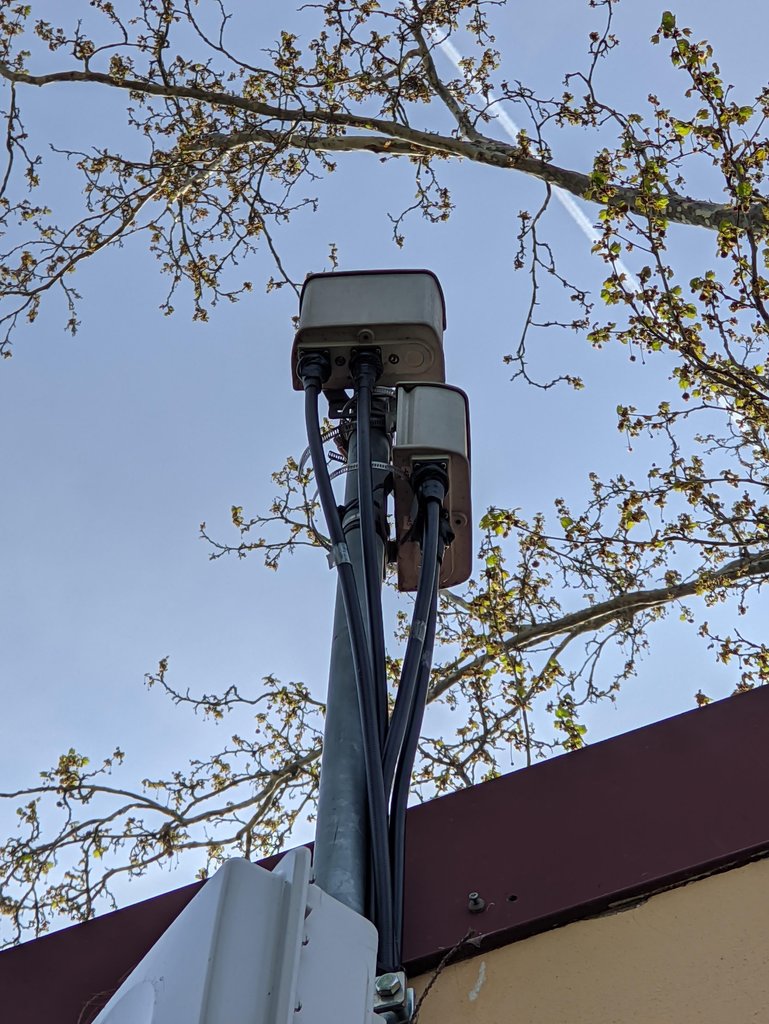

In foto è raffigurata una micro B7 TIM, dove con due radianti viene emessa la stessa cella B7 con lo stesso short cell id, come?

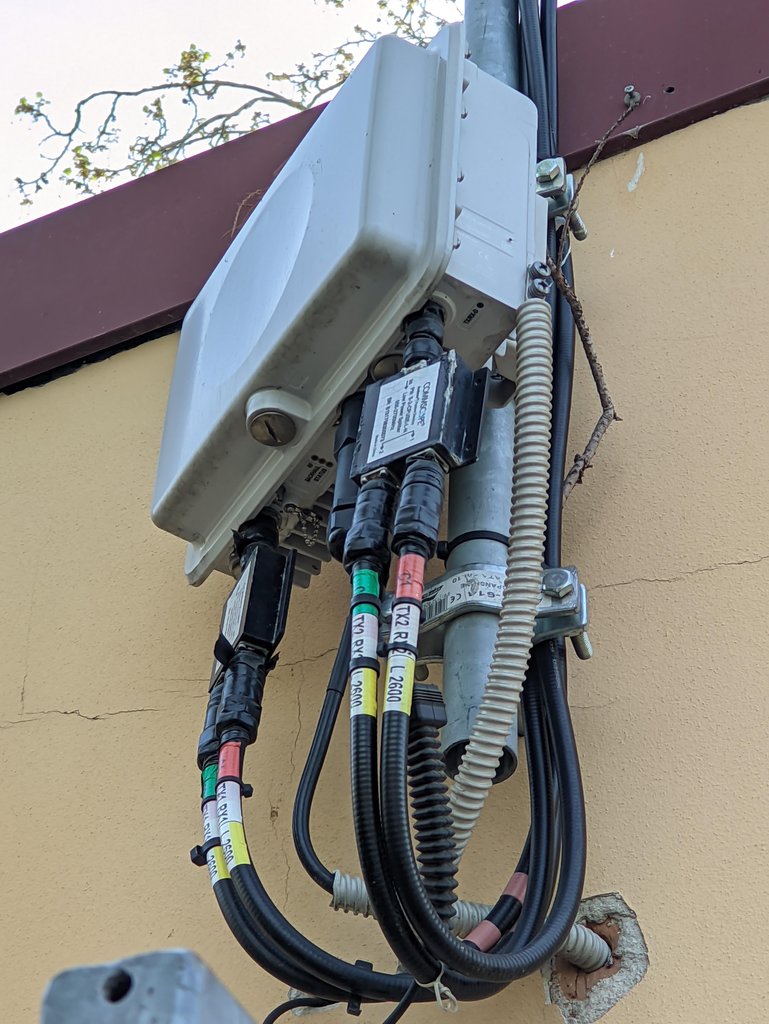

La radio, che genera (almeno in questo caso) una cella B7, viene sdoppiata (splittata) così da poter essere diffusa da due elementi radianti
Non c'entra niente, anche gli elementi attivi (tipo le AAU) emettono celle, come N78 o B3/B38
