Riflettore ottico montato in modo strano?

Matteo_Mabesolani

Ciao a tutti,

vi chiedo un parere: di solito il riflettore sia esso nel ROE stile FlashFiber, sia esso nella borchia stile OpenFiber (come in foto) si installa con la femmina verso la centrale e il maschio verso l'utente. In questo caso è al contrario, è la stessa cosa a livello tecnico? Funziona ugualmente?
Allego la foto della borchia incriminata.

Grazie a tutti

ag23900

Matteo_Mabesolani va dentro la borchia in questo caso e lato centrale nel ROE.

Anche l’accoppiatore della borchia è montato male in questo caso, dovrebbe andare più verso l’interno ed è al contrario. Le parti di metallo vanno all’interno della borchia

_filippofavaro

Matteo_Mabesolani a livello pratico sì, l'impianto lo puoi comunque caratterizzare associando l'ID risorsa del cliente però confermo quanto detto da @ag23900 .. quella borchia non rispetta minimamente la NT di OF 🤷‍♂️

Matteo_Mabesolani

ag23900 va dentro la borchia in questo caso e lato centrale nel ROE.

Aspetta, quindi va girato?
Arrivando dalla centrale dovrei vedere: connettore SC, riflettore, bussola e connettore sc della patch?

ag23900

Matteo_Mabesolani sì, ma non è così importante. Stacca i due cavi, ribalta la bussola col riflettore attaccato in modo che la bussola sia quasi a filo con la borchia e riattacca i connettori.

Matteo_Mabesolani

_filippofavaro

Grazie delle delucidazioni, ricapitolando metto 2 disegni molto artigianali (perdonatemi ma non disegno bene😅) per capire se ho capito il corretto montaggio.

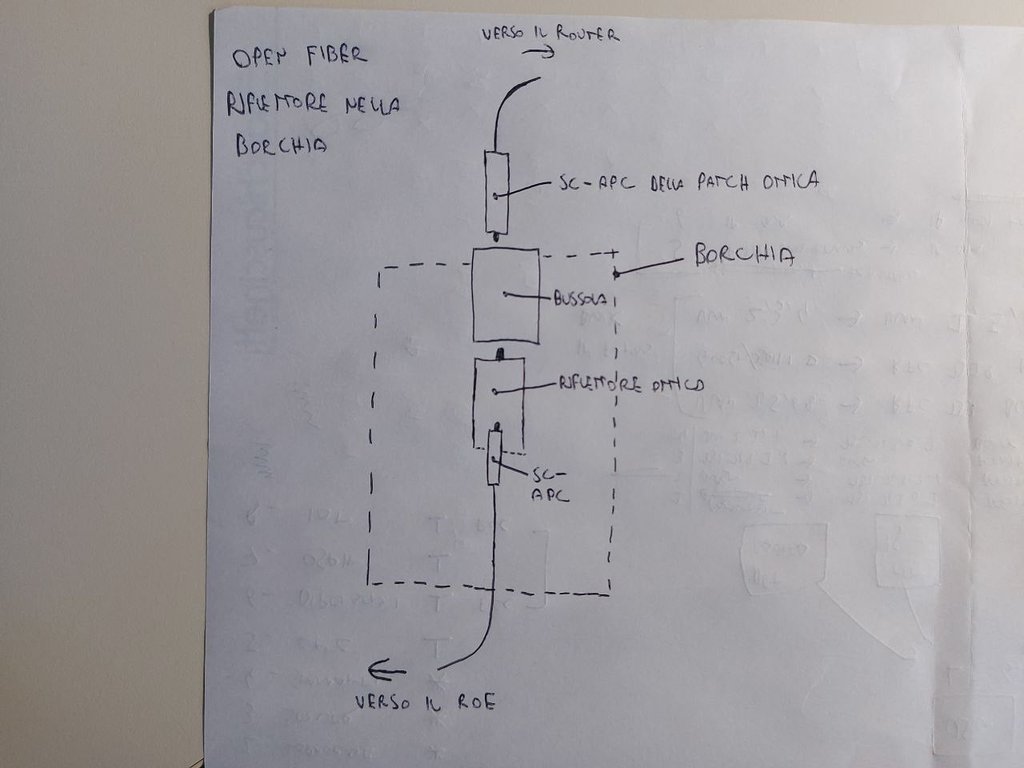

OPEN FIBER: riflettore nella borchia

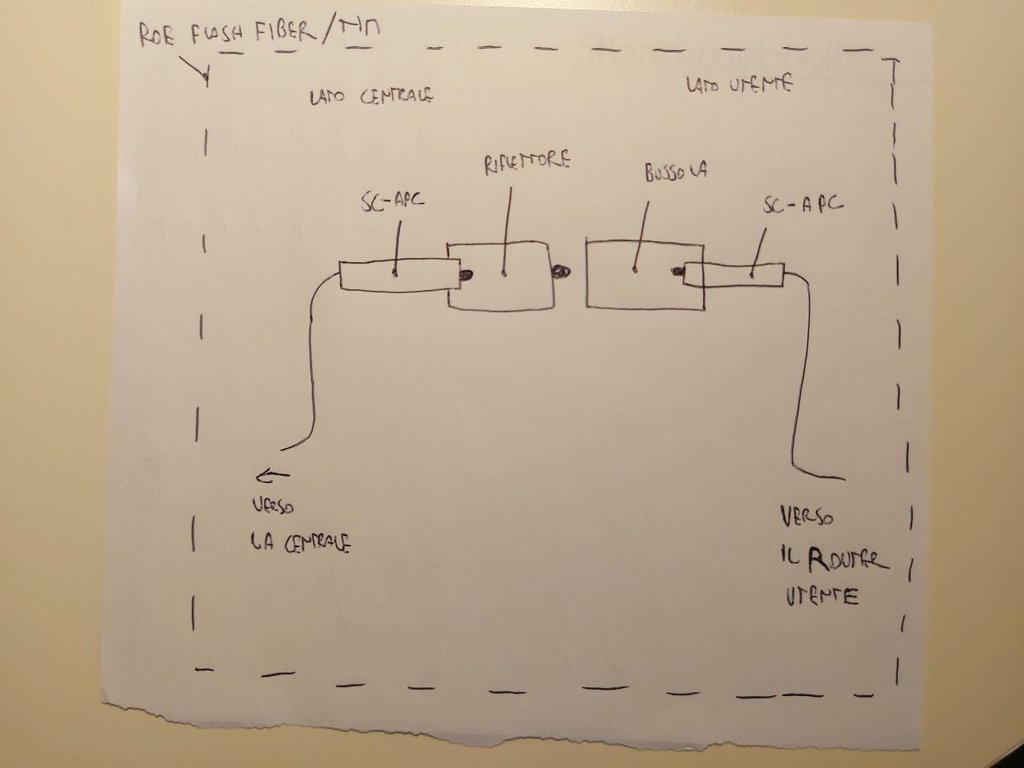

FLASH FIBER: riflettore nel ROE

Confermatemi se ho capito bene😉

Al di là del corretto montaggio vi chiedo: il riflettore fa il suo dovere anche montato al contrario (come nella borchia della prima foto)? Riflette lo stesso oppure sull'OTDR avrei un errore?

Grazie di tutti i chiarimenti

Mckernan

In alcune installazioni OF è stata utilizzata questa configurazione x il Riflettore Ottico.
A mia domanda perché non è stato installato all'interno della Borchia, la risposta è stata la seguente perchè si sarebbe stressata la fibra all'interno della Borchia x la presenza della cartolina.

Nel mio caso invece il riflettore è stato installato all'interno della Borchia eliminando la cartolina; la borchia utilizzata nel mio impianto uno sportello di protezione trasparente.

Paolo

Matteo_Mabesolani

Mckernan A mia domanda perché non è stato installato all'interno della Borchia, la risposta è stata la seguente perchè si sarebbe stressata la fibra all'interno della Borchia x la presenza della cartolina.

In effetti potrebbe starci poiché vai a toccare il fondo della borchia e rischi di piegare la fibra... Attendo di capire se il riflettore faccia il suo dovere anche al contrario

Mckernan

Matteo_Mabesolani
Se ti può essere utile:

Riflettore Ottico
Riflettore Bidirezionale

Paolo

ag23900

Matteo_Mabesolani riflette lo stesso ma il tracciato dell'OTDR sarebbe diverso perché c’è la bussola in mezzo che è un collegamento meccanico in più, in teoria quindi si dovrebbe vedere un calo in più

Matteo_Mabesolani funziona comunque, ma con tracciato leggermente diverso. Il segnale a 1650 arriva dalla centrale, passa per la rete arriva nella borchia passa nella bussola e viene riflesso lì, non serve un bidirezionale

simonebortolin

Matteo_Mabesolani FLASH FIBER: riflettore nel ROE

Pure fibercop. Nel caso di FF il riflettore viene messo nella porta 1 dello splliter 1:8

Nel caso di FC basta uno a pte

Mckernan

Matteo_Mabesolani
Caratteristiche Tecniche:

Riflettore Monodirezionale
Riflettore Bidirezionale

Paolo

Matteo_Mabesolani

Mckernan Grazie mille, Fibernet non si smentisce mai. Direi che essendo il mio verde sia monodirezionale, di conseguenza montato così non serve a nulla... giusto?

Matteo_Mabesolani

ag23900 funziona comunque, ma con tracciato leggermente diverso. Il segnale a 1650 arriva dalla centrale, passa per la rete arriva nella borchia passa nella bussola e viene riflesso lì, non serve un bidirezionale

Ah, ok... mi sfugge però come mai un bidirezionale non serve: nelle immagini Fibernet in questo tipo di montaggio viene usato un bidirezionale: https://www.fibernet.it/wp-content/uploads/2018/07/borchia-1.jpg

Mckernan

simonebortolin
@Matteo_Mabesolani

Ho trova anche questo Articolo:

I riflettori con Tecnologia FBG sono utilizzati per verificare se ci sono attenuazioni o disservizi creando riflettanza al termine di una rete ottica passiva (PON) senza disturbare il traffico.
Il prodotto monodirezionale viene utilizzato in borchia utente tra il connettore in ingresso all’appartamento e l’adattatore della borchia stessa.
Il prodotto bidirezionale viene utilizzato in armadio di permutazione secondario (PFS4) tra il connettore in ingresso all’appartamento e l’adattatore della borchia stessa.
Questi prodotti sono stati sviluppati sulla base della specifica tecnica Open Fiber.

Paolo

ag23900

Matteo_Mabesolani come ha detto @Mckernan sopra quello bidirezionale serve per permettere il “pass-through” del segnale a 1650nm. Praticamente in quel modo hai un OTDR fino al PFS, dove il bidirezionale riflette il segnale e lo lascia anche passare oltre, e un OTDR fino alla borchia, dove il monodirezionale riflette il segnale a 1650 senza lasciarlo andare oltre.
Così hai la possibilità di escludere sin da subito un guasto alla primaria e dire subito che il guasto è sulla secondaria o sulla verticale perché c’è l’OTDR fino al PFS ma non quello fino alla borchia a causa della mancanza della riflessione a fine tratta.
Mettere il riflettore nella borchia permette anche di escludere danni a primaria e secondaria e di sapere fin da subito che il problema magari è la patch in caso di LOS all’ONT

Non so se mi sono spiegato bene, in caso provo a spiegare meglio ahahah

Mckernan

ag23900
@Matteo_Mabesolani

Borchia Open Fiber

Paolo

simonebortolin

ag23900 Così hai la possibilità di escludere sin da subito un guasto alla primaria e dire subito che il guasto è sulla secondaria o sulla verticale perché c’è l’OTDR fino al PFS ma non quello fino alla borchia a causa della mancanza della riflessione a fine tratta.
Mettere il riflettore nella borchia permette anche di escludere danni a primaria e secondaria e di sapere fin da subito che il problema magari è la patch in caso di LOS all’ONT

Esatto, però ha lo svantaggio che se il danno è nella secondaria bisogna scalare e non può risolvere il tecnico che va in casa.... mentre se si mette sul PTE il tecnico che va in casa sa che è o nella verticale o nella patch.... de gustibus....

Comunque credo che @Matteo_Mabesolani pensi che un bidirezionale rifletta la lunghezza d'onda a 1650nm da ambo i lati... invece non è così....

Matteo_Mabesolani

ag23900 Ti sei spiegato molto bene invece, adesso ho capito. Il bidirezionale al PFS mi dà un primo "segno" sul grafico dell'OTDR: riflette il segnale a 1650nm, ma lo lascia anche passare oltre fino al riflettore classico presente nella borchia che lo riflette interamente, senza lasciarlo passare oltre.

simonebortolin Comunque credo che @Matteo_Mabesolani pensi che un bidirezionale rifletta la lunghezza d'onda a 1650nm da ambo i lati... invece non è così....

Era quello che credevo, adesso ho capito bene la differenza. Anche se quanto è scritto sul sito fibernet mi lascia perplesso: "Questo dispositivo può essere installato da entrambe le direzioni rispetto all'O.L.T. - Optical Light Transmission - senza perdere la sua peculiarità."

Ma quindi il riflettore "classico" che c'è nella borchia funziona anche al contrario ?

simonebortolin

Matteo_Mabesolani Ma quindi il riflettore "classico" che c'è nella borchia funziona anche al contrario ?

No. Il riflettore bidirezionale aggiunge un picco di attenuazione a una lunghezza d'onda e può essere usato in ambo i modi.

Il riflettore monodirezionale invece acceca la lunghezza d'onda come se fosse uno stub nella risposta in frequenza
