Che cos'è?...
Convertitore da ottico a coassiale per un impianto televisivo centralizzato
- Modificato
- Modificato
Giann
Oltre a quello, semplificazione dell'impianto poiché x la distribuzione della DTT & 1 Posizione satellitare sono necessari x un sistema con Multiswitch: dorsale con 5 cavi Coax (4 Sat & 1 TV).
Inoltre un eventuale adeguamento con tecnologia DWM (sulla stessa fibra) consente di veicolare fino a 4 Postazioni satellitari oltre alla distribuzione della FTTH ed eventuali servizi (Video Sorveglianza, Allarmi, ecc.)

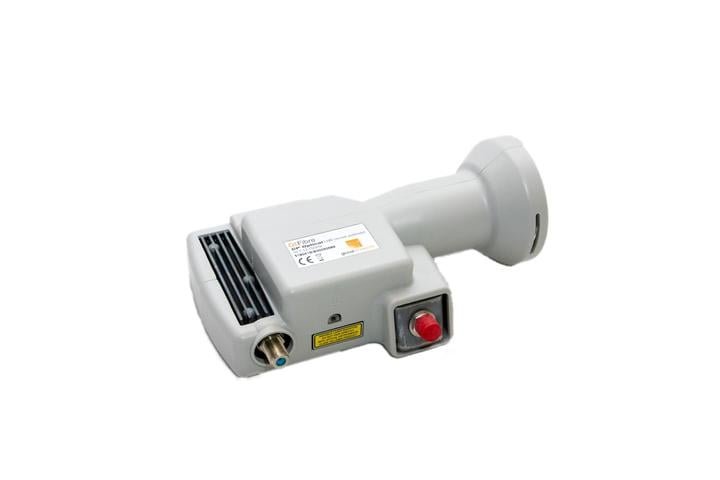

In ogni modo se dovessi realizzare ex-novo (no adeguamento) utilizzerei Lnb con Uscita Ottica della Invacom x limitare l'uso dei cavi coax; distribuito in Italia da Auriga.
Paolo
- Modificato
Giann Oltre a quanto spiegato dall'utente Mckernan, ci sono altri vantaggi:
- Assenza di interferenze su cavo in fibra ottica (anche se gli ultimi metri si percorrono sempre in coassiale);
- Cavo in fibra ottica con sezione minore rispetto a quello in coassiale (facilità di posa nei corrugati);
- Possibilità di posa della fibra ottica negli stessi corrugati dei cavi elettrici;
- Possibilità di percorrere lunghe distanze con una dispersione prossima allo zero.

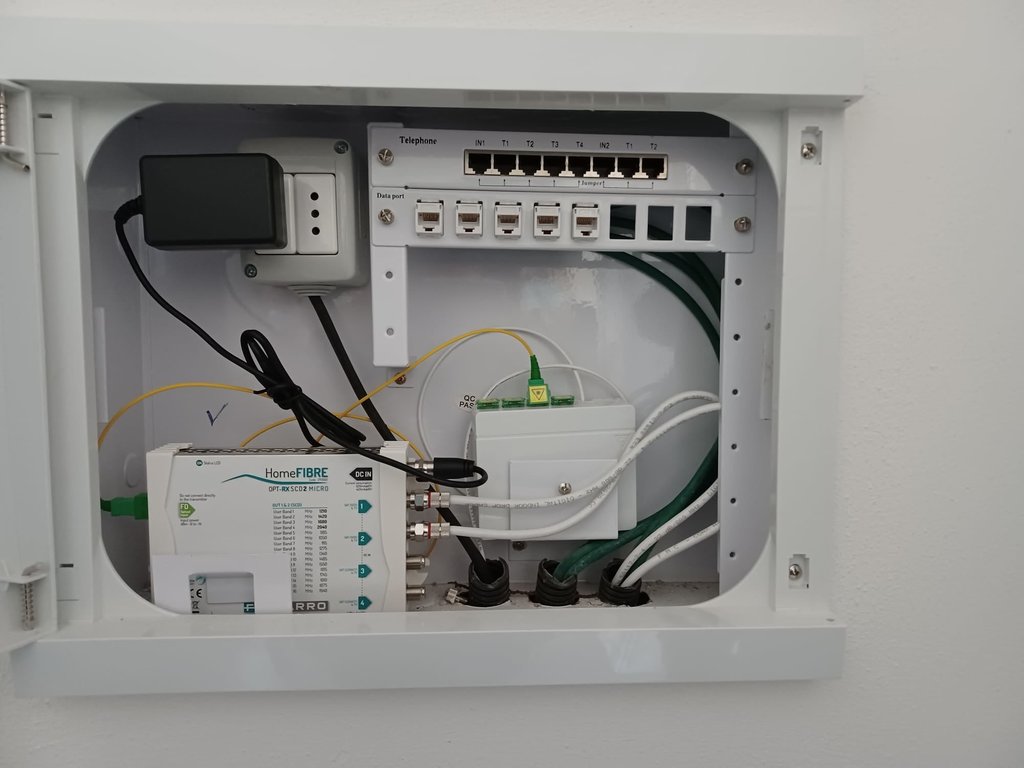

Personalmente, l'intera foto mi sa di impianto in fibra ottica multiservizio, dentro il quale terminare anche l'FTTH dei servizi Internet (si installa un ONT oppure direttamente il modem/router e da lì si parte via ethernet e cavo telefonico per l'intera casa).
- Modificato
MentalBreach
Nei condomini questa è un ottima soluzione x l'adeguamento dell'impianto sat alla tecnologia dCSS x Sky: in questo modo sarebbe possibile liberare i corrugati utilizzati x la dorsale SAT & TV x utilizzarli nella distribuzione x altri servizi; come le verticali x la FTTH.
A Catalogo Fracarro dispone di Multiswitch al Piano Tradizionali Passanti x Dorsali a Fibra ottica x mantenere la rete in Cavi Coax verso le UI senza procedere alla stesura della Fibra Ottica.
Il Modello mostrato nella Foto consente la distribuzione di Segnali Sat & Tv: n.2 Sat dCCSS (n.4 Ch. SCR & n.12 Ch. dCSS) & TV e n.2 sat Tradizionali & TV
Paolo
Ma ci starà uno switch da 8 ?
Mckernan In ogni modo se dovessi realizzare ex-novo (no adeguamento) utilizzerei Lnb con Uscita Ottica della Invacom x limitare l'uso dei cavi coax; distribuito in Italia da Auriga.
Cosa è?
ErnyTech Spero che almeno un cavo per alimentare la presa da 3G1.5 lo metti....
MentalBreach Aggiungo una altra cosa importante che avete dimenticato, nei condomini è ormai obbligatorio avere un pezzo di fibra che separa l'antenna digitale/satellitare dalla rete di distribuzione per avere galvanità. Inoltre è obbligatorio l'installazione di questo tratto in fibra in tutti i condomini soggetti a CPI
simonebortolin galvanità
Isolazione galvanica
Mckernan Interessante!
ma si può anche iniettare dentro la fibra il segnale dvb?
simonebortolin Si, Fracarro ha fatto l'intera serie con centralina sia antenna che satellitare.
È stato pubblicato il video (di DDay) proprio qui sul forum qualche giorno fa: https://youtu.be/SYcoxe0rYtI
- Modificato
MentalBreach no io intendo usando lnb invacom si può iniettare con uno splitter al contrario pure il segnale del dvb?
So perfettamente la lineup fracarro, ma sono rimasto ad un convertitore da 5 coax a fiber e poi da fiber a coax
Sono sempre interessato all'argomento rf over coax anche per futuri usi personali
- Modificato
simonebortolin
Non ho idea se possa funzionare poiché non conosco le Lamda utilizzate dal dispositivo Invacom ma potresti utilizzare questo Trasmettitore 50-1000Mhz in combinazione con uno Splitter.
Mentre come Ricevitore.
Il Sistema Invacom è abbastanza datato, non ricordo se utilizzi i connettori ST, a differenza del Sistema Fracarro Home Fibra sviluppato x la FTTH
Paolo
Mckernan Lamda
Bisognerebbe comunque usare 1550
Mckernan utilizzare questo Trasmettitore 50-1000Mhz in combinazione con uno Splitter.
Mentre come Ricevitore.
Ecco questo è a 1350...
