- Modificato
[eliminato, si trova qui]
Come riconoscere le AAU 4G/5G senza confondersi
Sentiti complimenti per questa guida, hai davvero fatti una ricerca molto approfondita!
Non mi resta che lasciare la parola ai più esperti per eventuali suggerimenti, ma io posso solo dirti che è un'ottima guida.
- Modificato
cristopher99 Dovrei recuperare le foto delle AAU N78 nuove di Huawei (usate da VF)
Purtroppo abito al nord se no le avrei cercate volentieri..
cristopher99 quelle mmwave di Fastweb, sempre huawei.
Qui Fastweb come fa la divisione tra zte e Huawei?
Comunque ottima guida, bravo
- Modificato
Camel90 Purtroppo abito al nord se no le avrei cercate volentieri..
Son riuscito ad aggiungerle, grazie comunque per il pensiero
Camel90 Qui Fastweb come fa la divisione tra zte e Huawei?
È un casino (segue i vendor linkem per NSA), si può generalizzare con:
- sud: huawei;
- nord: misto tra huawei, ZTE ed ericsson.
Per fare un esempio del "casino", in provincia di Brescia usano ZTE come vendor, vado a Castel Goffredo (provincia di Mantova) ed è tutto huawei
Aggiornata la guida con l'aggiunta di AAU Nokia (AEQE-I & AEQQ) e Huawei (5639 & 5323)
3 mesi dopo
- Modificato
Aggiornata la guida, i cambiamenti per metterla in pari a quella presente in wiki su LTEitaly:
- modificata la denominazione di alcune AAU;
- aggiunta la TRx di ciascuna AAU;
- aggiornata l'immagine delle AAU AEQQ ( @zayigo , 37554);
- aggiornata l'immagine delle AAU mmWave ZTE (quella precedente non si vedeva benissimo);
- aggiunta la AAU Ericsson AIR 3278 (Vcorti, 450607);
- aggiunta la AAU Ericsson AIR 5322;
- aggiunta la AAU Nokia mmWave ( @zayigo , 29202);
- correzioni.
13 giorni dopo
Salve a tutti, qualcuno saprebbe spiegarmi cosa sono e cosa fanno RRU, BBU e AAU?
Sto iniziando a studiare da autodidatta e vorrei capirci di più, grazie.
giorgioaltr Salve a tutti, qualcuno saprebbe spiegarmi cosa sono e cosa fanno RRU, BBU e AAU?
BBU
La BBU è il cervello del sito radiomobile; si occupa di "dirigere" utenti collegati a quel sito in tutto e per tutto, dalla mobilità alla CA (UE slave e BBU master, ricordo), si occupa della gestione delle risorse radio, si occupa di gestire le RRU/AAU collegati ad esso per generare segnale utile e si occupa infine di collegarsi al backhauling presente
Possono essere presenti più BBU sul sito dipendentemente dalle capacità del vendor di supportare diversi layer e diverse tecnologie nella stessa BBU, ad esempio una BBU per 2G e 3G e l'altra BBU per 4G e 5G
Una BBU può essere racchiusa in un cabinet grande (come TIM, VF e WindTre) oppure in uno estremamente piccolo (iliad), dipendentemente da quante schede abbia e da cosa ha "in più" dentro il cabinet, ad esempio delle batterie a gel, delle IDU per la gestione dei ponti radio oppure delle RRU
Nelle immagini sottostanti abbiamo una (o più) BBU TIM in alto (armadio RBS Ericsson) e in basso la BBU iliad (cab grigio)
RRU
La RRU è una radio: si occupa di generare il segnale utile che poi viene trasmesso ai radianti passivi (collegati dai coassiali) e da lì nel territorio circostante; si occupa anche dell'inverso, ossia di captare i segnali provenienti dai dispositivi.
Le RRU sono pilotate dalla BBU del sito attraverso un collegamento in fibra ottica

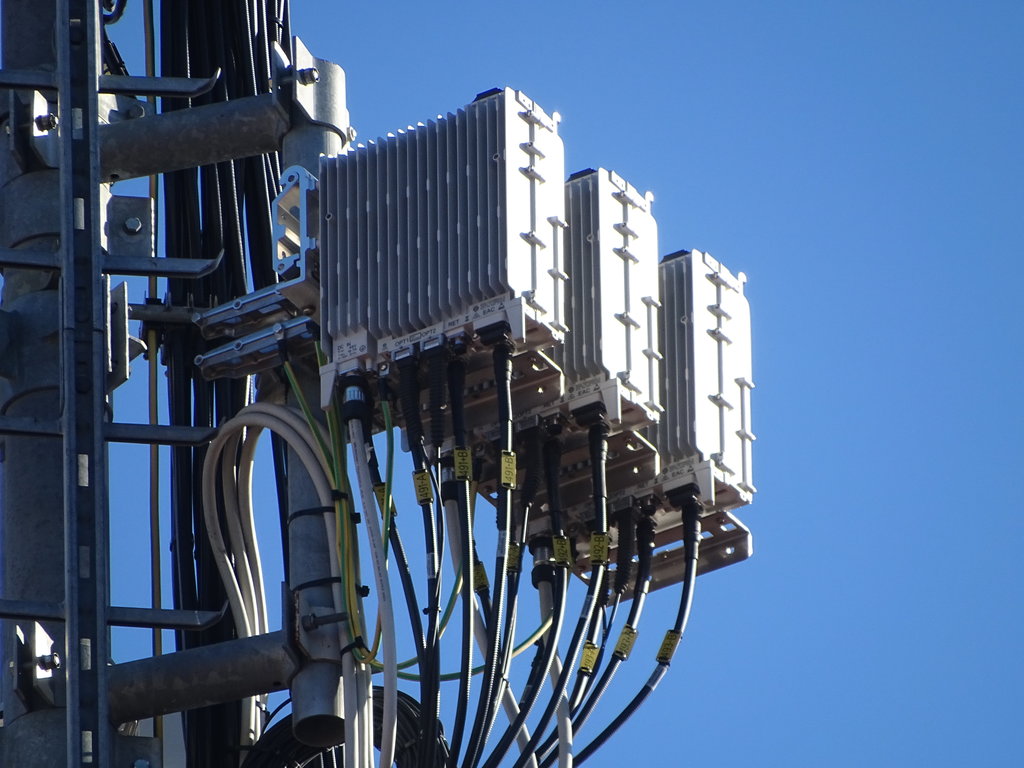

Quelli contrassegnati dall'etichetta gialla (non è una regola, è per questa immagine) sono i coassiali che escono dalla RRU Nokia per andare verso i radianti passivi. Oltre a loro c'è il cavo di alimentazione in DC e delle fibre che collegano i moduli RRU alla BBU
AAU
Una AAU (Active Antenna Unit) è la fusione tra la RRU e il radiante passivo. Si occupa di generare il segnale in loro ed emetterlo direttamente nell'ambiente esterno (e viceversa per l'upload dei dispositivi)
Attenzione però a non considerare solo AAU quelle MAMIMO, perchè esistono pure modelli "semplici" (quasi inusati in italia) da 2x2/4x4
Ad esempio, questa è una AAU 1800mhz ad Alcamo, usata da TIM
Oppure una SmallCell Ericsson, che volendo fare i minuziosi possono essere considerate delle AAU (anche se generalmente sono considerate più SmallCell e basta)
Le caratteristiche che accomunano tutte le AAU sono:
- l'alimentazione;
- una o più fibre che le collegano alla BBU;
- (eventuale) messa a terra.
cristopher99 grazie, sei un grande
- Modificato
cristopher99 Quali sono i vantaggi di usare AAU invece di RRU+radianti?
- Modificato
davidew Un vantaggio è che la fibra arriva direttamente dentro all'AAU, quindi non c'è perdita come avviene tra RRU>coassiale>pannello passivo.
Ecco perché in genere le RRU piu vicine sono al radiante e meglio è
Un altro vantaggio è Massive MIMO, cioè la possibilità di mettere molte piu antenne all interno (addirittura fino a 128 se non sbaglio?) rispetto ai radianti passivi.
Il problema è invece sulla frequenze basse e in FDD per esempio si diceva che per usare AAU in n28, si dovrebbe creare una AAU grande come una Mini Cooper.
