Ciao a tutti, devo trasformare una presa femmina RJ11 in un plug maschio RJ11, volevo avere una conferma su come andassero Messi i fili nel plug.
Attualmente sono attestati sul keystone RJ11 in questo modo:

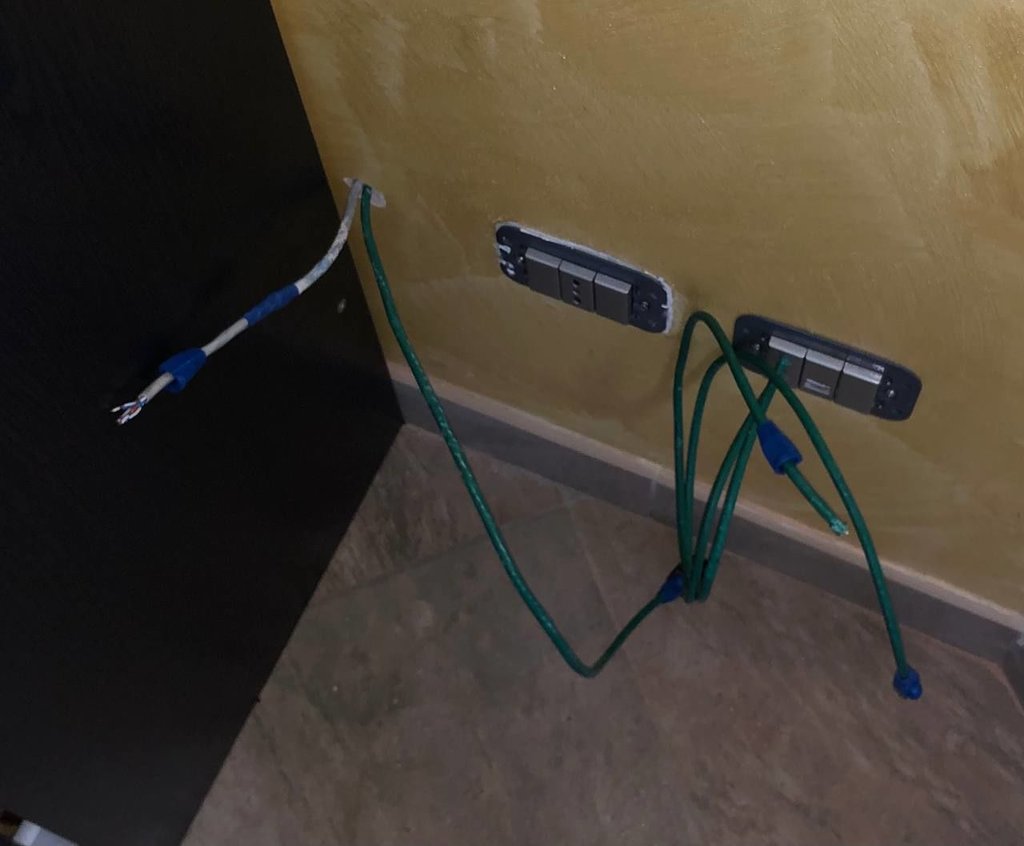

Io li metterei centrali, con il filo blu a destra e il bianco blu a sinistra (se i fili li faccio entrare dal basso e la parte dorata da crimpare verso di me, vedi foto sotto)
Giusto per conferma, la presa FON1 del Fritz 7590 è RJ11 vero?
Gea97 Premesso che l'inversione di polarità nel caso dei terminali telefonici non cambia praticamente nulla, nel retro del keystone si vede il bianco blu nel terminale 2, quindi la tua intuizione dell'ordine è corretta.
[cancellato] si esatto il bianco blu nel 2 e il blu nel 3... ma aspetta quindi i numeri corrispondono alla numerazione del pin da usare? (I pin si numerano da sinistra a destra se tengo il plug come nel mio esempio giusto?)
Gea97 I pin si numerano da sinistra a destra se tengo il plug come nel mio esempio giusto?
Yep.
[cancellato] perfetto
Ma se invece volessi fare un cavo da mettere nel keystone RJ11 sarebbe sempre uguale giusto?
Gea97 In che senso? Un cavo "maschio-maschio" patch? In quel caso non vanno incrociati, va tenuto lo stesso ordine di colori da entrambe le estremità.
Si esatto un maschio-maschio patch da inserire in quel keystone.
Dovrei mettere sempre il blu sul pin 3 e il bianco-blu sul pin 2 giusto? (In entrambi i lati ovviamente)
Gea97 Prendi un qualunque cavo già fatto, ti eviti lo sbattimento ed è sicuro (oddio... diciamo estremamente probabile) che funzioni correttamente
Ahahah no ma quest’ultima era un ipotesi per capire, non ho intenzione di creare un cavo patch. era per capire la logica e il funzionamento del circuito
Gea97 I cavi patch telefonici sono normali cavi dritti, non credo ci sia uno standard universalmente riconosciuto per i colori dei cavi (non ne ho mai dovuto fare uno...), basta che colleghi i pin "dritti" da parte a pare (1 con 1, 2 con 2, ...).
Ah, i plug RJ non sono fatti per crimpare singoli cavetti, ti ci vuole una piattina per avere la rigidità strutturare e resistere allo strappo. Se guardi dove entra la piattina c'è un punto che viene schiacciato dalla pinza proprio per "mordere" la struttura esterna del cavo.
[cancellato] non credo ci sia uno standard universalmente riconosciuto per i colori dei cavi (non ne ho mai dovuto fare uno...)
Invece sembra di si.
Se guardi bene le foto su google le patch hanno esattamente questi colori.
rieges Ah boh può essere, come scrivevo non ne ho mai dovuto fare uno e quindi non mi sono mai interessato. C'è anche da dire che molti cavi telefonici sono piattine quindi l'ordine di fatto è già deciso, a meno che non monti un connettore sottosopra.
Ah vero, ma in generale quando crimpo devo sempre staccare l’altra estremità dal circuito telefonico vero? E anche nel caso di cavi Ethernet li devo staccare da eventuali modem/switch?
Io l’ho sempre fatto ma non ho mai capito se sia uno sbatti inutile e basta
Gea97 Tieni conto che la pinza quando stringe mette in corto tutti i pin del connettore... se l'apparato è "robusto", non succede nulla, se dall'altra parte per esempio c'è un PoE injector stupido stile quelli per le antenne sul tetto o telecamere, fai scintille.
